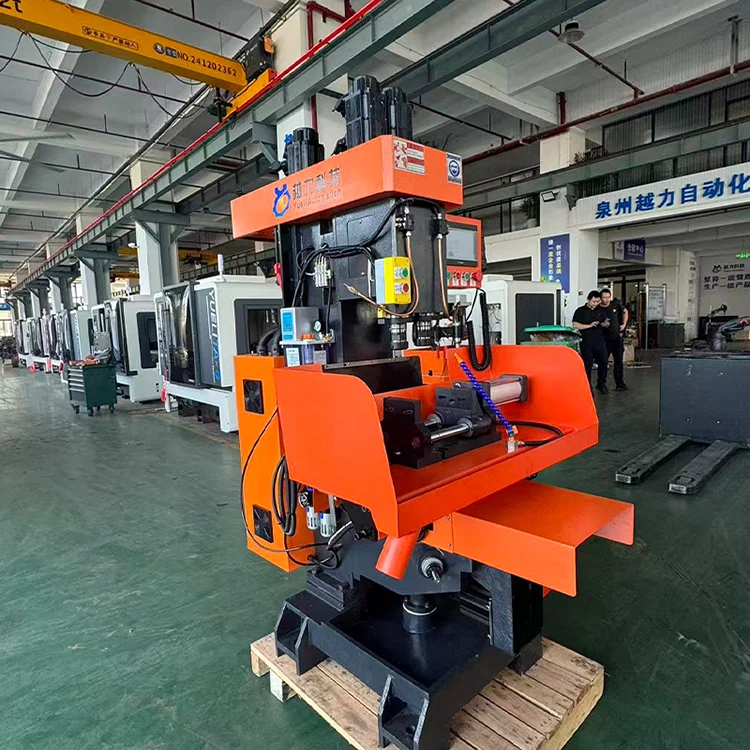

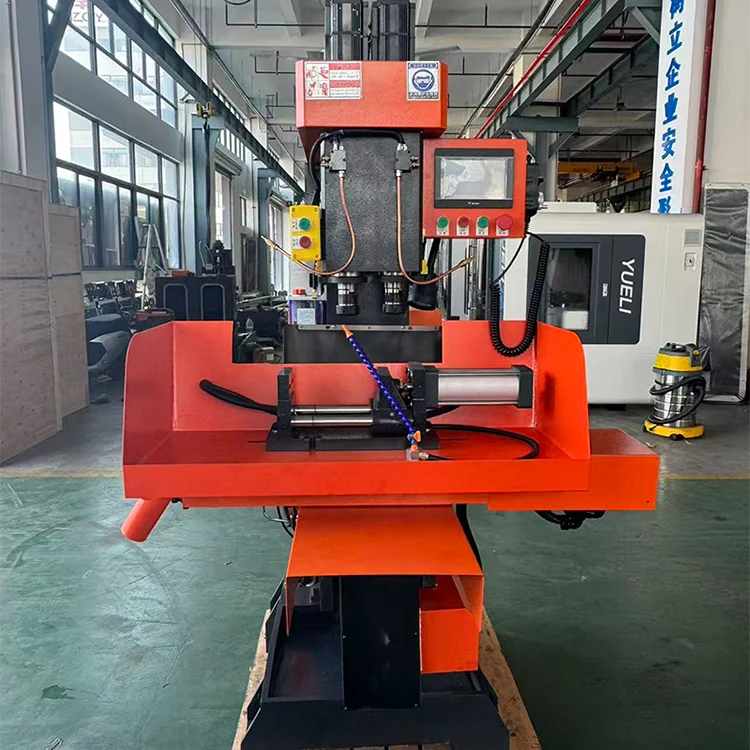

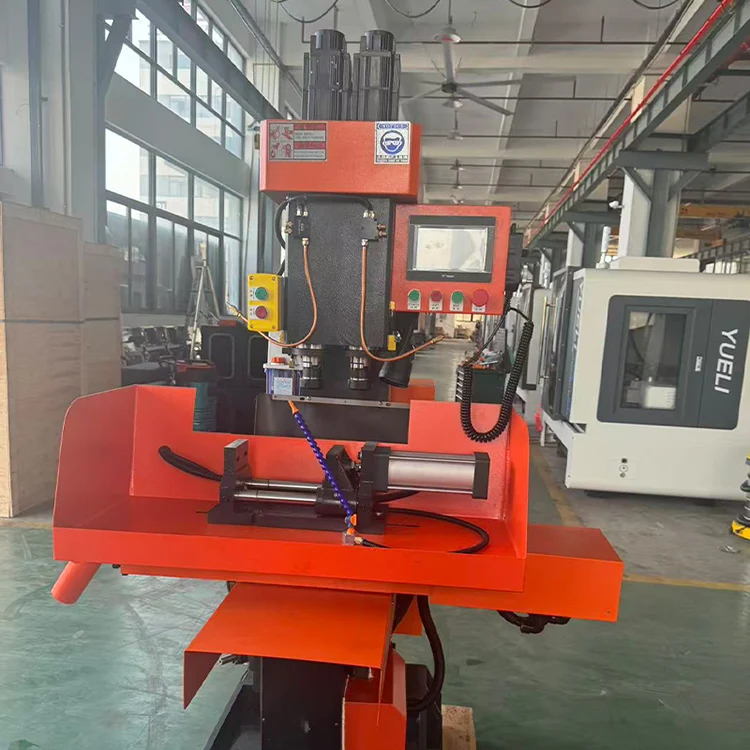

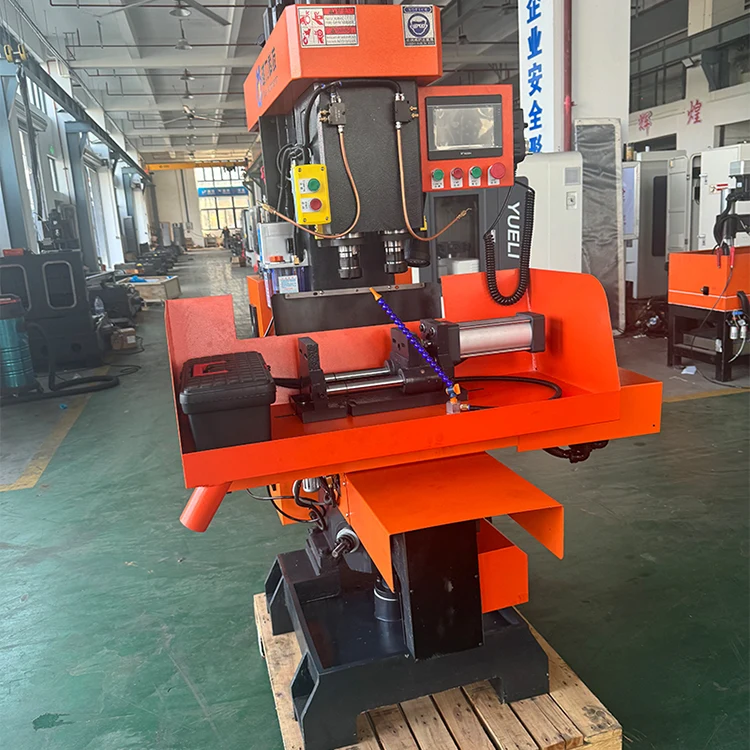

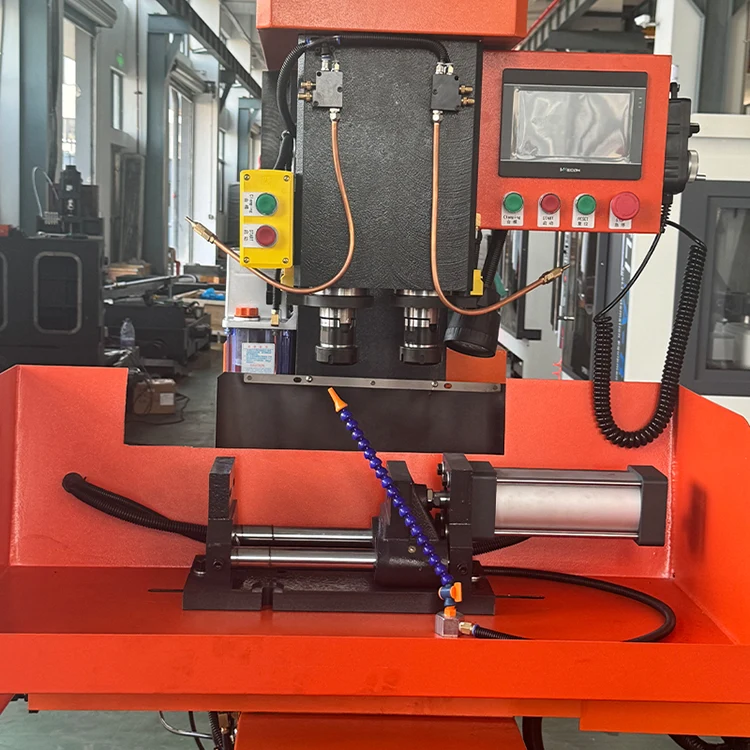

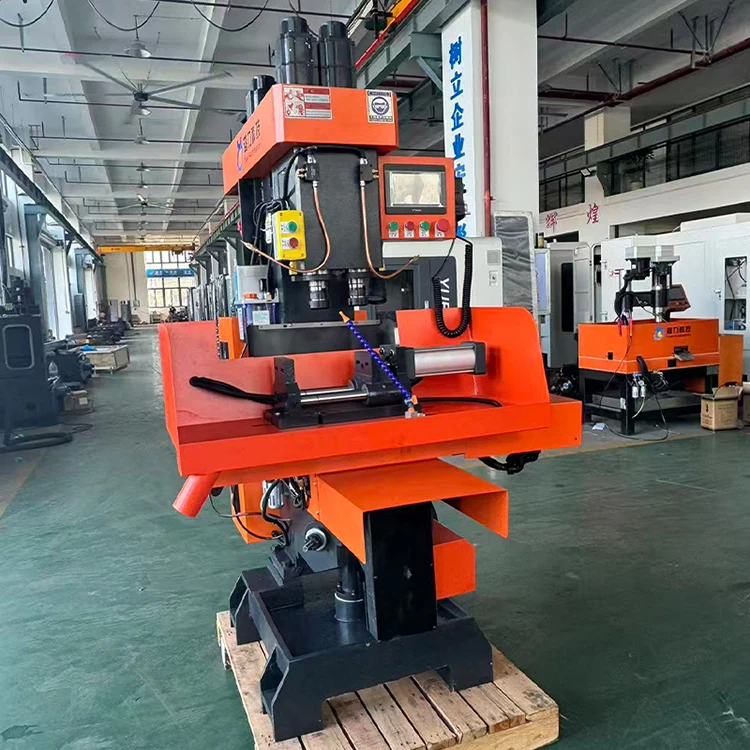

Mașină compusă verticală cu două axe

Mașina compusă verticală cu două axe (model intern ZSK4132X2B) este produsă de Quanzhou Yueli Automation Equipment Co., Ltd. Este potrivită pentru producția și procesarea produselor de montaj pentru uși în loturi mici și medii. Mașina unealtă are un aspect neted și elegant, cu operare simplă și intuitivă și reglare convenabilă. Adoptând controlul PLC, se mândrește cu un nivel de automatizare mai ridicat și o fiabilitate excelentă, ceea ce reduce intensitatea forței de muncă a operatorilor. Acesta permite unui operator să gestioneze mai multe mașini și servește ca un echipament ideal de procesare de înaltă eficiență și anti-poluare.

Introducere de produs

Mașina compusă verticală cu două axe este potrivită pentru producția și procesarea produselor de montaj pentru uși în loturi mici și medii. Mașina unealtă are un aspect neted și elegant, cu operare simplă și intuitivă și reglare convenabilă. Adoptând controlul PLC, se mândrește cu un nivel de automatizare mai ridicat și o fiabilitate excelentă, ceea ce reduce intensitatea forței de muncă a operatorilor. Acesta permite unui operator să gestioneze mai multe mașini și servește ca un echipament ideal de procesare de înaltă eficiență și anti-poluare.

· Aspect neted și elegant cu operare simplă și intuitivă.

· Ajustare convenabilă și nivel de automatizare mai ridicat cu control PLC.

· Fiabilitate excelentă cu intensitate redusă a muncii.

· Un singur operator poate gestiona mai multe mașini.

Principalii parametri tehnici

Următorii parametri tehnici se aplică mașinii compuse cu două axe verticale.

Structura și caracteristicile mașinii

 Mașina compusă verticală cu două axe are următoarele caracteristici structurale și de performanță.

· Procesarea, găurirea, alezarea și filetarea unui număr mare de piese pot fi finalizate dintr-o singură mișcare, cu eficiență ridicată.

· Structura caroseriei este compactă și are o rigiditate bună.

· Arborele principal este realizat din oțel aliat de înaltă calitate, călit și tratat termic, șlefuit de precizie și are rezistență ridicată la uzură.

· Suprafața de alunecare este stinsă cu ultrasunete și are un dispozitiv de lubrifiere pentru a asigura durata de viață a suprafeței de alunecare.

· Bancul de lucru se mișcă la stânga și la dreapta cu un dispozitiv de pornire și un dispozitiv de poziționare tampon, care are vibrații mici și mișcare rapidă.

· Mânerul adoptă tipul de tijă de tragere, care nu este ușor de căzut și are siguranță ridicată.

Structură și performanță

Designul mașinii compuse cu două axe verticale adoptă caracteristicile structurale ale mașinii de frezat și ale dispozitivului de pornire de susținere, cu avantajele unei eficiențe ridicate de procesare, precizie stabilă și procedură de operare simplă.

· Înlocuirea curelei și structura de tensionare, ușor de schimbat viteza și tensionarea curelei.

· Arborele principal este antrenat de un motor 4KW/4P printr-o curea sincronă, cu eficiență ridicată a transmisiei și zgomot redus.

· Mecanismul de recuperare automată a axului din stânga și din dreapta poate menține întotdeauna axul într-o stare pregătită pentru procesare, economisind timp și îmbunătățind eficiența muncii.

· Mânerul de ridicare poate fi rotit cu ușurință pentru a realiza ridicarea platformei de ridicare.

· Bancul de lucru este echipat cu poziționare tampon pentru a asigura o poziționare fiabilă și o precizie stabilă.

· Carucul din mijloc și platforma de ridicare sunt proiectate cu mecanisme de blocare pentru a asigura poziționarea stabilă a piesei de prelucrat, ceea ce contribuie la asigurarea preciziei prelucrării.

· Dispozitivul pneumatic este utilizat pentru a realiza controlul automat, fiabilitate bună și pentru a asigura eficiență ridicată și precizie ridicată a procesării.

Sistem de lubrifiere

Mașina compusă verticală cu două axe folosește un sistem automat de lubrifiere cu deplasare pozitivă. Se aplică următorul program de lubrifiere.

Sistem electric

 Mașina compusă verticală cu două axe folosește următoarea configurație a sistemului electric.

· Sistem CNC: Sunicon.

· Servomotor: Sunicon.

· Servo ax: Tehnologia Zhima.

· Contactor AC: Schneider.

· Releu: Omron.

· Menghină pneumatică: YUELI.

Protecție de siguranță

Mașina compusă verticală cu două axe îndeplinește cerințele tehnice generale GB 15760-2004 pentru protecția de siguranță a mașinilor-unelte de tăiat metal și este echipată cu dispozitivele de siguranță și semnele de avertizare necesare.

· Axa X utilizează un scut din tablă din oțel inoxidabil complet închis pentru a bloca eficient fluidele de tăiere și așchii.

· Axa Z utilizează protecție din tablă și un capac telescopic pentru a prelungi în mod eficient durata de viață.

· Axele X și Z sunt echipate cu limite rigide și soft pentru a preveni defecțiunile cauzate de erori de funcționare, erori de programare, defecțiuni ale unității etc.

· Designul electric respectă standardul electric GB5226.1 cu protecție la supracurent și scurtcircuit.

· Dulapul electric adoptă un design complet închis, cu ventilatoare axiale pentru disiparea căldurii.

· Sistemul NC are o baterie încorporată; dacă sistemul pierde energie, programele de prelucrare stocate nu se vor pierde.

· Funcție de alarmă și buton de oprire de urgență pentru a preveni deteriorarea cauzată de diverse defecțiuni bruște.

Accesorii și documente standard

Mașina compusă verticală cu două axe vine cu următoarele accesorii și documente.

Instrumente incluse:

· Cheie cu două capete 17-19, 12-14, 8-10, 22-24 (1 fiecare)

· Comutator de proximitate (2 bucăți)

· Coletă Φ20 (2 bucăți)

· Cheie hexagonală 1,5-10 (1 set)

Întrebări frecvente

Care este sistemul CNC utilizat pe această mașină compusă verticală cu două axe?

Aparatul folosește sistemul Sunicon CNC.

Care este conicitatea axului și capacitatea maximă de găurire?

Conicitatea axului este NT30. Diametrul maxim de găurire este de 32 mm pentru piesele din cupru, iar diametrul maxim de filetare este M32.

Care sunt deplasările axelor X, Y și Z1/Z2?

Cursarea axei X este de 320 mm, cursa axei Y este de 120 mm, iar cursa axei Z1/Z2 este de 110 mm.

Care este viteza axului și greutatea mașinii?

Viteza axului variază de la 10 la 3000 r/min cu viteză reglabilă. Greutatea mașinii este de 900 kg.

Care este necesarul total de putere?

Capacitatea totală de alimentare este de 7 kW.

Quanzhou Yueli Automation Equipment Co., Ltd. – Nan'an, Fujian, China – Fondată în 2013
