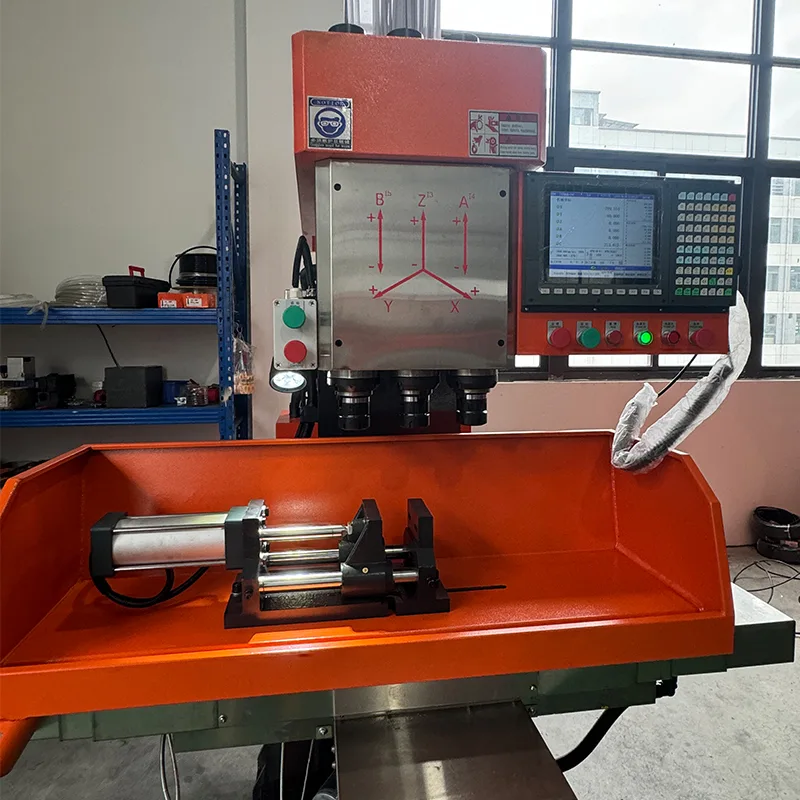

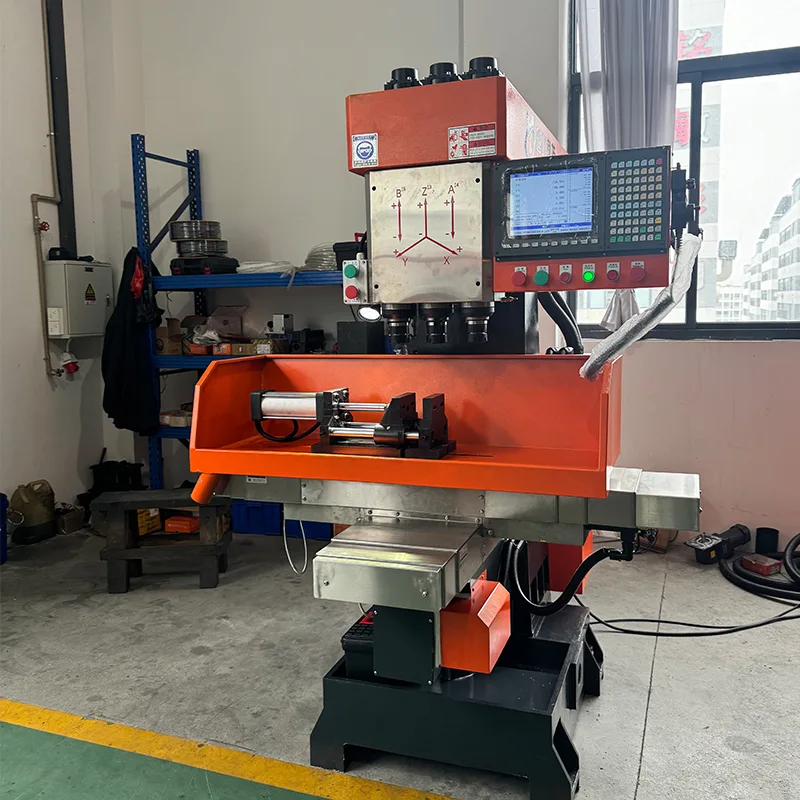

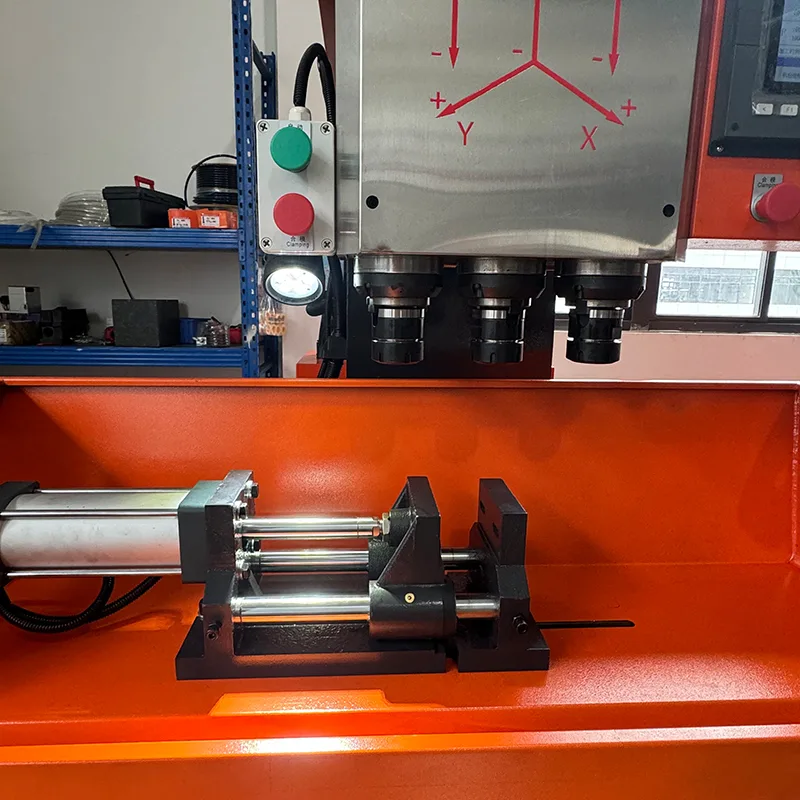

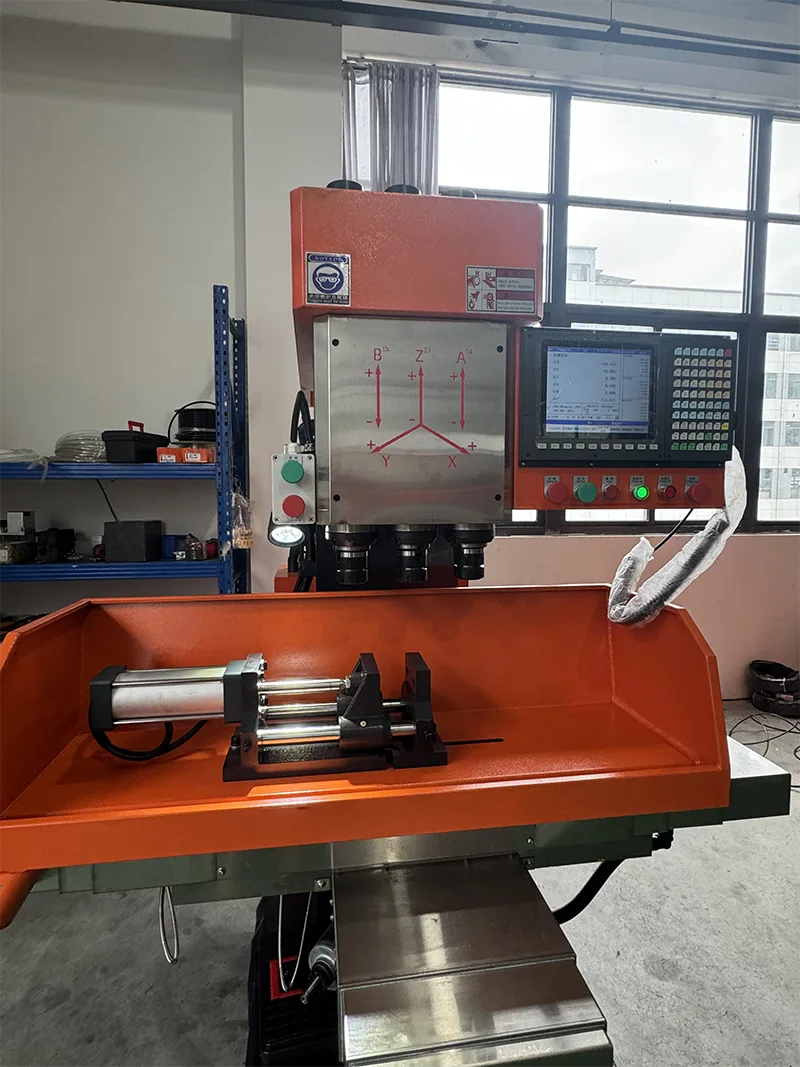

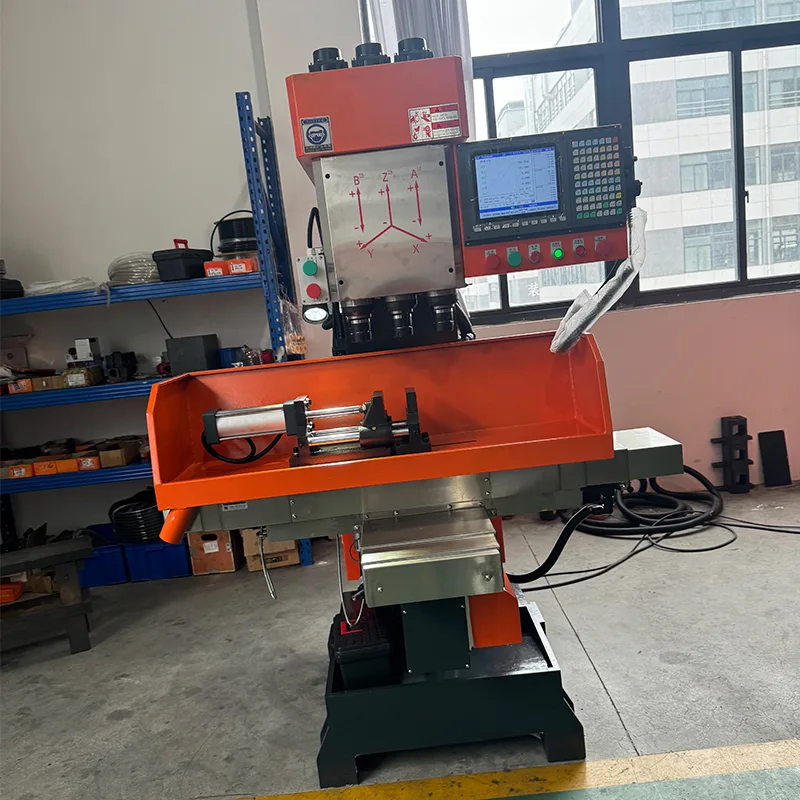

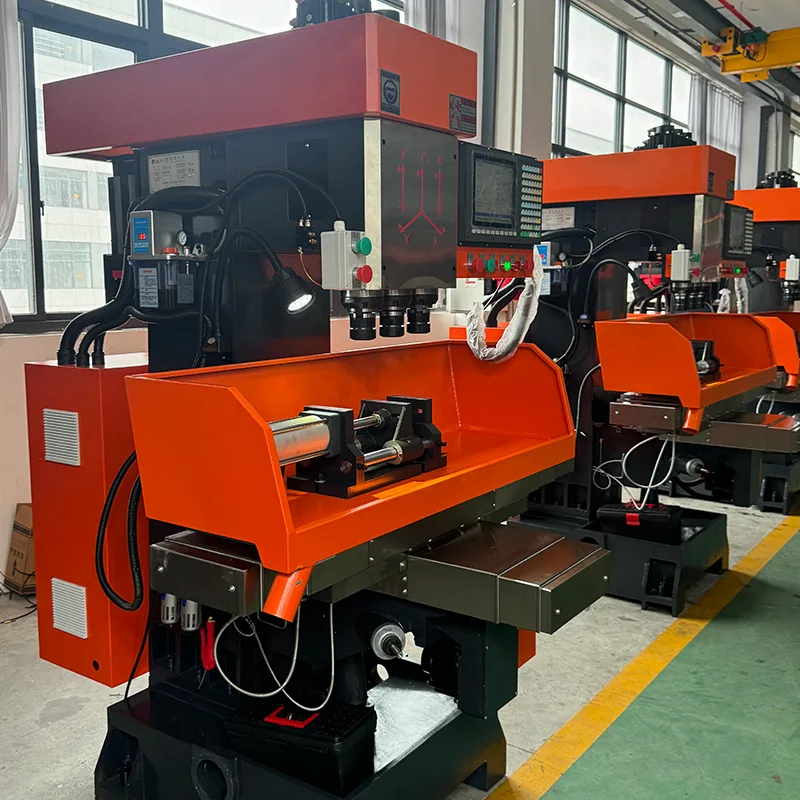

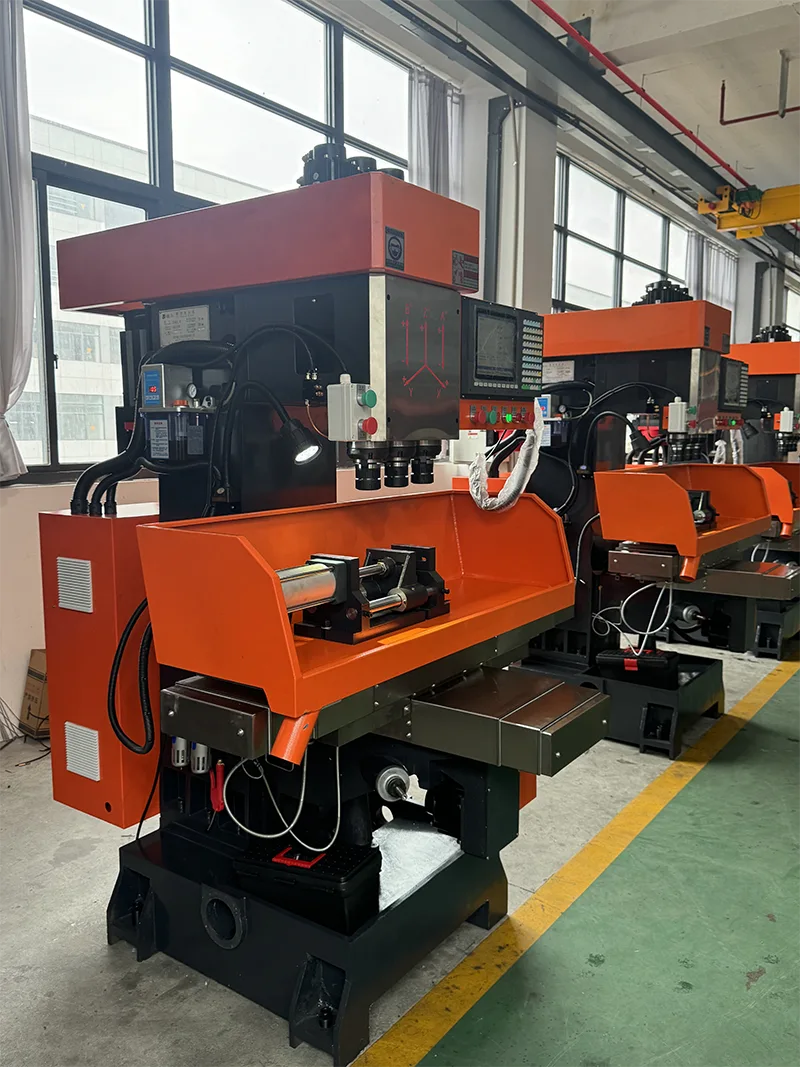

CNC vertical cu trei axe

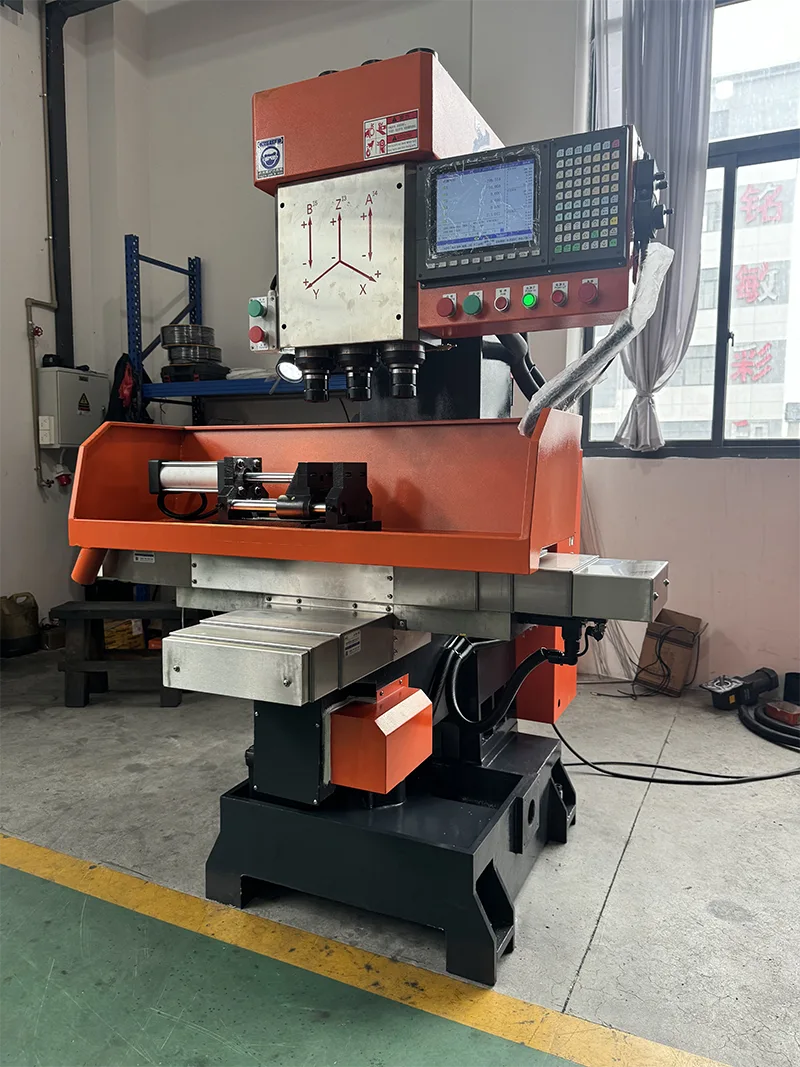

CNC vertical cu trei axe ZSK-4150X4 este un produs matur al companiei noastre. Această mașină-uneltă rezolvă problema că găurirea, alezarea și filetarea nu ar putea fi finalizate în același timp atunci când se prelucrează un număr mare de piese. Găurire completă, alezare, teșire și filetare și alte cerințe, este un echipament mecanic ideal pentru a obține o eficiență ridicată și o economie de energie. Mașina este ușor de operat și poate fi operat liber fără personal tehnic special. Compania a acumulat mai mult de zece ani de tehnologie profesională și control strict al calității și are un serviciu post-vânzare bun, care este bine primit de clienți.

Introducere de produs

CNC vertical cu trei axe ZSK-4150X4 este un produs matur al companiei noastre. Această mașină-uneltă rezolvă problema că găurirea, alezarea și filetarea nu ar putea fi finalizate în același timp atunci când se prelucrează un număr mare de piese.

· Găurire completă, alezare, teșire și filetare într-o singură operațiune.

· Echipament mecanic ideal pentru a obține eficiență ridicată și economisire a energiei.

· Ușor de operat fără personal tehnic special.

· Mai mult de zece ani de tehnologie profesională și control strict al calității.

· Serviciu post-vânzare bun, bine primit de către clienți.

Caracteristici principale

CNC-ul vertical cu trei axe ZSK-4150X4 are următoarele caracteristici.

· Prelucrarea unui număr mare de piese, găurirea și alezarea și filetarea sunt finalizate simultan, cu eficiență ridicată.

· Fuzelajul este compact și rigid.

· Arborele principal este realizat din oțel aliat de înaltă calitate și este călit și tratat termic, șlefuit cu precizie. Are rezistență ridicată la uzură.

· Suprafața de alunecare este stinsă prin frecvență supersonică. Are un dispozitiv de lubrifiere pentru a asigura durata de viață a suprafeței de alunecare.

· Mișcarea la stânga și la dreapta a mesei de lucru adoptă un dispozitiv de pornire și un dispozitiv de poziționare tampon, care are vibrații mici și mișcare rapidă.

· Mânerul cuțitului adoptă un tip de tijă de tragere, care nu este ușor de căzut. Are siguranta ridicata.

Specificatii tehnice

Următorii parametri tehnici se aplică CNC-ului vertical cu trei axe ZSK-4150X4.

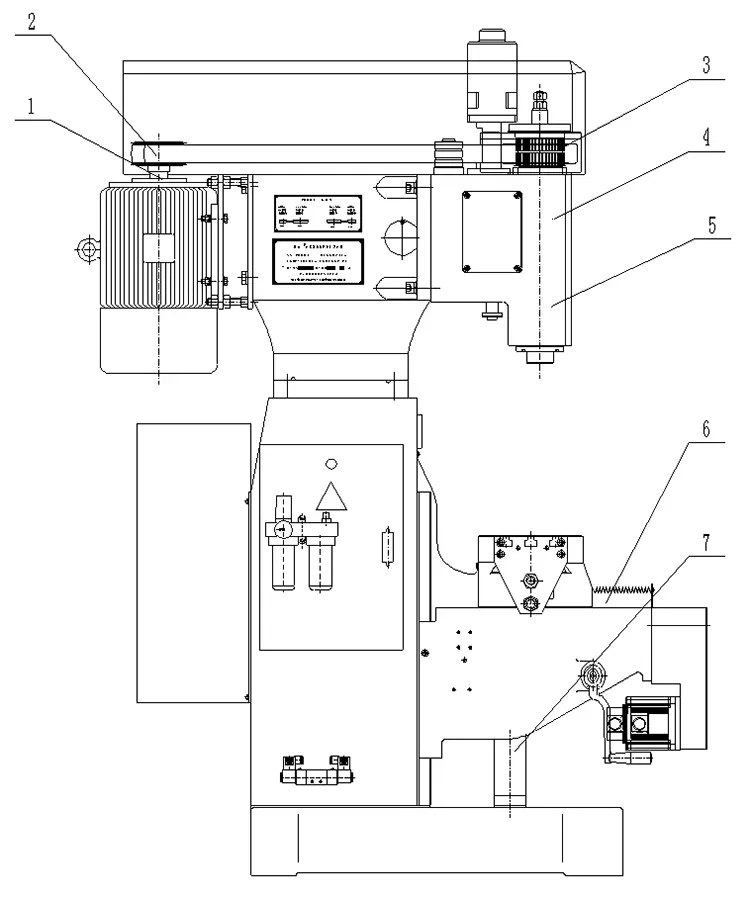

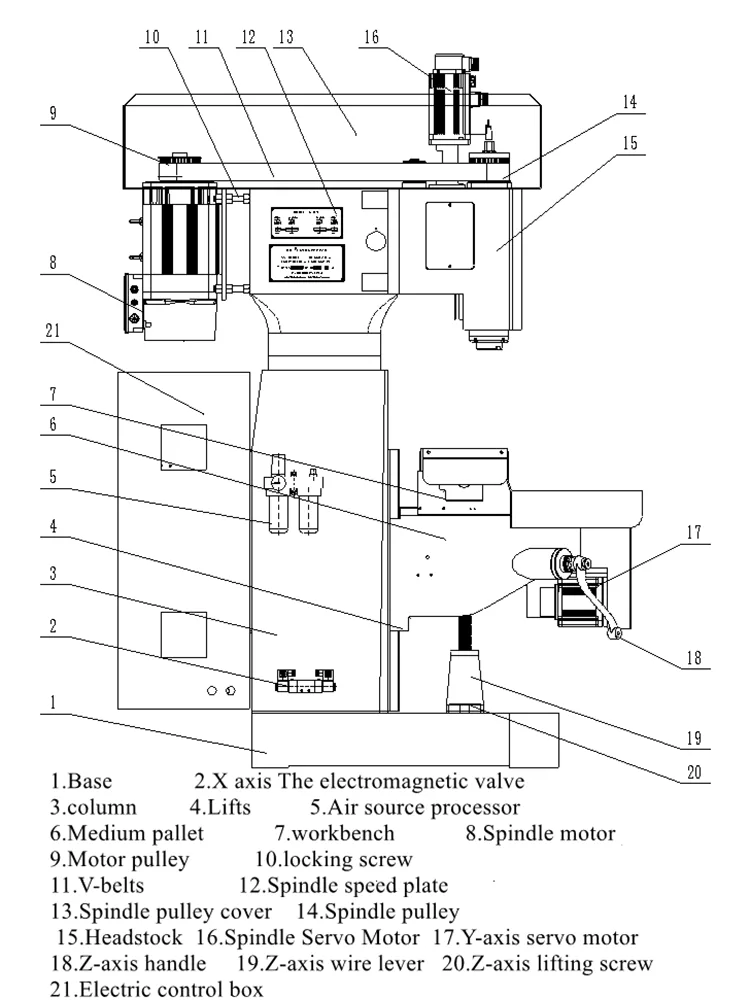

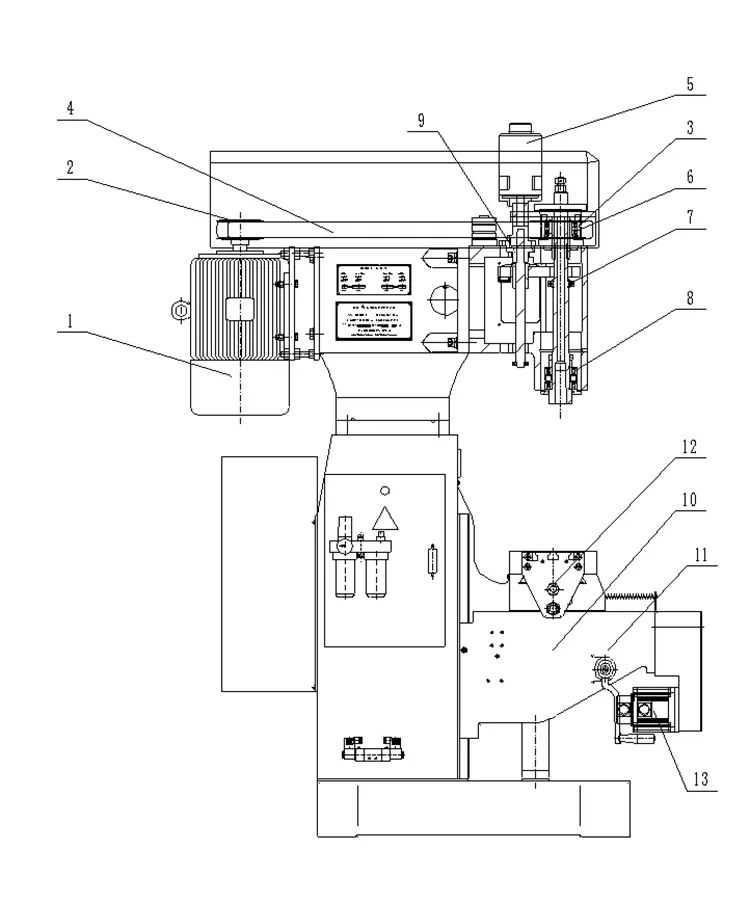

Mecanismul și performanța mașinii-unelte

Designul CNC-ului vertical cu trei axe ZSK-4150X4 adoptă caracteristicile structurale ale mașinii de frezat și dispozitivului de pornire suport, care are avantajele unei eficiențe ridicate de procesare, precizie stabilă și proceduri simple de operare. Utilizarea PLC pentru procesarea controlului logic poate evita în mod eficient scurtcircuitul arcului cauzat de comutarea înainte și inversă a motorului. În același timp, metoda de declanșare a pulsului este utilizată pentru a antrena supapa solenoidală pentru a evita fenomenul că bobina supapei solenoidale este alimentată pentru o lungă perioadă de timp, provocând arderea bobinei.

· Structura: Centru de prelucrare simplu. Controlul programului utilizează sistemul de control Taiwan Yitu cu funcție de detectare pentru a evita deteriorarea robinetului sau a sculei din cauza defecțiunii supapei solenoide sau a cilindrului de ulei. Dialog prietenos om-mașină pentru o operare ușoară.

· Potrivit pentru prelucrarea pieselor în loturi mari și medii. Prindere unică. Eficiență ridicată și precizie bună.

· Mecanismul de filetare nu trebuie să înlocuiască antrenamentul cu șurub. Pasul este standard. Servomotor principal super-sincron Beijing cu propria conversie a frecvenței îmbunătățește rugozitatea suprafeței filetului și asigură precizia.

· Cercetare și dezvoltare independentă a componentelor capului de putere. Slefuire de precizie. Rezistență bună la uzură și durată lungă de viață.

· Sistemul CNC Hust poate seta viteza de avans în funcție de nevoi. După utilizare pe termen lung, șurubul se uzează, sistemul are funcție de compensare a sculei.

· Fiecare suprafață de alunecare motorizată adoptă un dispozitiv automat de lubrifiere centralizat pentru a asigura durata de viață a mașinii-unelte.

· Miscarea mesei culisante actionata de servomotor. Mai multe coordonate pot fi setate digital. Precizie ridicată de poziționare. Vibrație scăzută. Răspuns rapid.

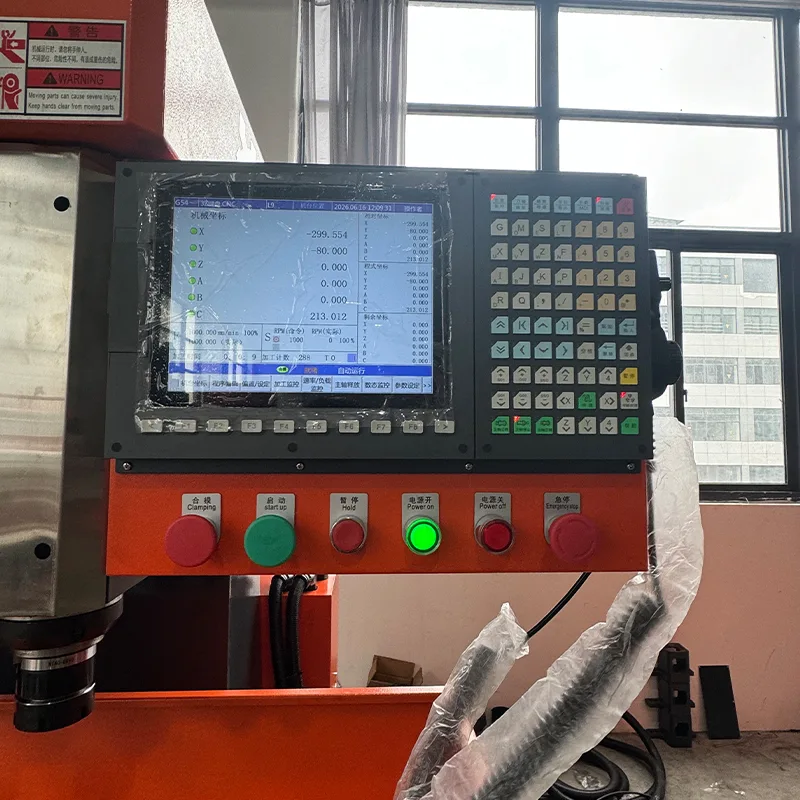

· În timpul procesării, starea piesei de prelucrat este afișată prin ecranul tactil. Funcție de alarmă pentru defecțiuni.

· Protecția complet închisă asigură siguranța personală și îmbunătățește mediul de procesare.

Sistem electric

CNC-ul vertical cu trei axe ZSK-4150X4 utilizează următoarele componente electrice.

· Electrovalvă: Taiwan AirTAC. Stabilitate bună. Presiunea aerului nu poate fi mai mică de 0,5 MPa.

· Contactor AC: LS coreean. Stabilitate bună.

· Releu: Omron. Stabilitate bună.

Sistem de transmisie

CNC-ul vertical cu trei axe ZSK-4150X4 utilizează următoarele componente de transmisie.

Sistem de lubrifiere

Manșonul axului și suprafața șinei de ghidare sunt lubrifiate de o pompă manuală de lubrifiere, ceea ce face operarea mai ușoară și mai cuprinzătoare, asigurând durata de viață a suprafeței de lubrifiere.

Precauții de funcționare și procesare

Următoarele precauții sunt din manualul de operare al CNC-ului vertical cu trei axe ZSK-4150X4.

· Citiți manualul de utilizare și documentele însoțitoare înainte de utilizare.

· Alimentare: trifazat cu patru fire, capacitate 7KW, secțiune transversală a firului izolat nu mai puțin de 4mm² (cupru).

· Nu instalaţi în apropierea sursei de căldură, temperaturi ridicate sau zone cu praf.

· Adăugați ulei la linia de marcare a uleiului înainte de prima utilizare după despachetare.

· Pompa de răcire nu poate funcționa fără lichid.

· Nu împărțiți cutia de alimentare cu aparate de sudură electrice sau echipamente de înaltă/medie frecvență.

· Cablul de împământare trebuie să fie conectat la standard. Secțiune transversală nu mai puțin de 2,5 mm².

· După pornire, utilizați stiloul de testare pentru a verifica că exteriorul mașinii nu este electrificată înainte de funcționarea de testare.

· Porniți motorul pompei de ulei conform manualului. Observați dacă pompa de ulei este inversată.

· Comutatoarele de proximitate au fost ajustate și fixate. Mici ajustări permise. Schimbări majore consultați serviciul post-vânzare.

· Parametrii invertorului setati inainte de fabricatie. Utilizatorul nu are voie să seteze separat.

· Nu apăsați butonul „manual” rapid și frecvent pentru a evita alarma invertorului.

· Când înlocuiți unealta sau reglați cureaua de transmisie, opriți sursa de alimentare externă.

· Terminalul de împământare galben-verde trebuie să fie împământat. Nu conectați linia de fază la borna neutră (N).

· Nu selectaţi funcţionarea la suprasarcină. Utilizați unelte adecvate, cantitatea de tăiere, viteza de avans.

· Blocare întrerupător pe cutia de comandă electrică. Opriți alimentarea și blocați-l în timpul inspecției de întreținere.

Întrebări frecvente

Care este conicitatea axului acestei mașini?

Conicitatea axului CNC-ului vertical cu trei axe ZSK-4150X4 este MT4.

Care este diametrul maxim al găurii care poate fi prelucrat?

Diametrul maxim al găurii este de Ф50mm la prelucrarea pieselor de cupru cu 4 muchii de tăiere și avans pe rotație 0,16 mm/r.

Care este diametrul maxim de filetare?

Diametrul maxim de filetare este Ф50mm pentru prelucrarea pieselor de cupru. Care sunt cursele axelor X, Y și Z? Cursa axei X este de 400 mm, cursa axei Y este de 250 mm și cursa axei Z este de 320 mm.

Care este intervalul de viteză al axului?

Intervalul de viteză al axului Z1 și Z2 este de la 619 la 1420 r/min cu servocontrol.

Care este puterea motorului axului și greutatea totală a mașinii?

Puterea servomotorului axului este de 5,5 kW la 380 V, iar greutatea netă a mașinii este de 2500 kg.

Ce sistem de control folosește această mașină?

Aparatul folosește sistemul de control Taiwan Yitu cu dialog prietenos om-mașină pentru o operare ușoară.
