Ghid liniar Foraj Centru de filetare Tip deschis

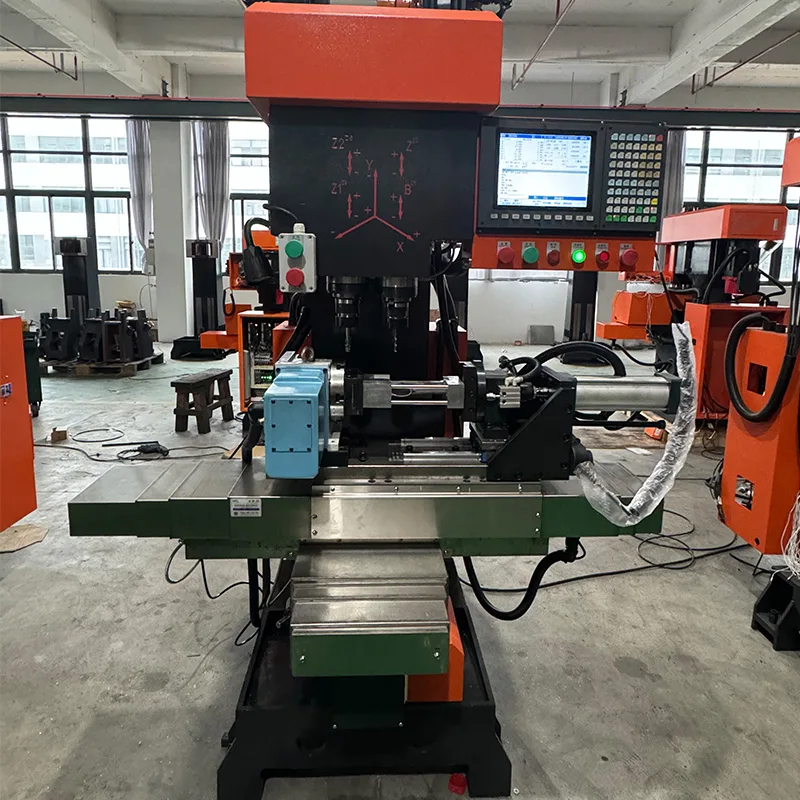

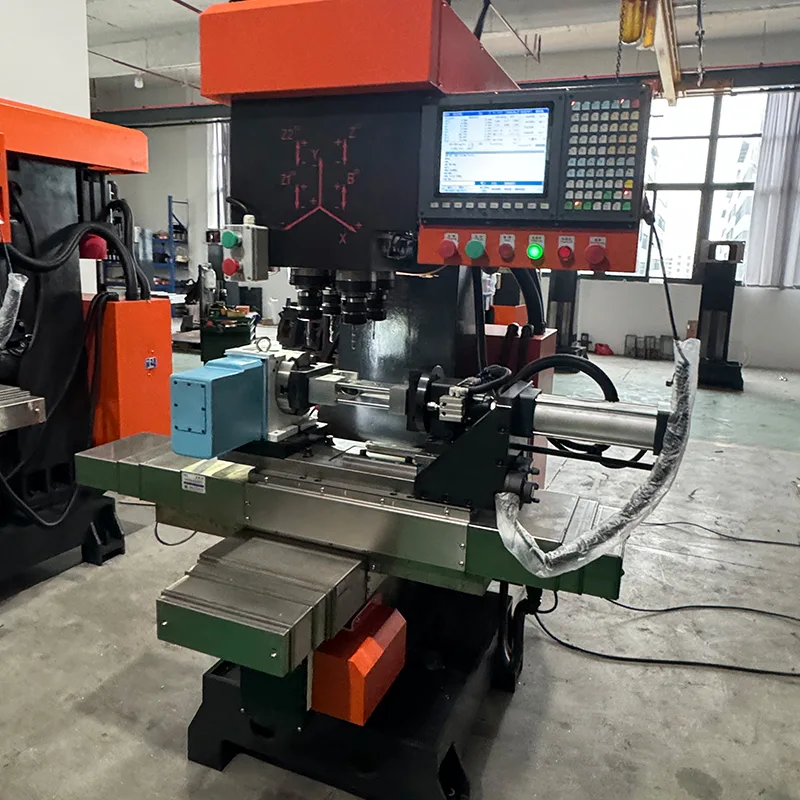

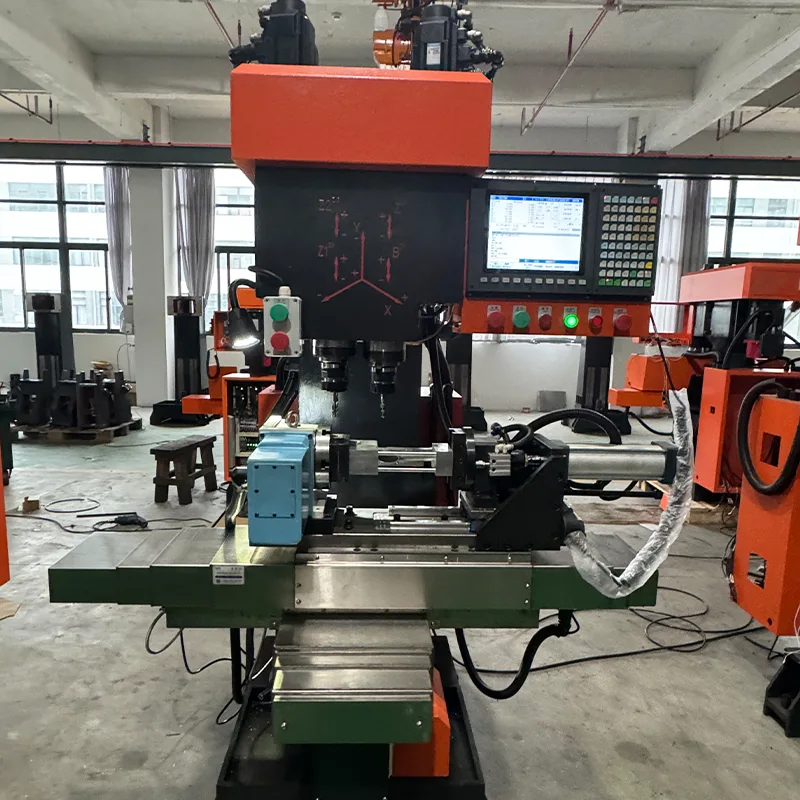

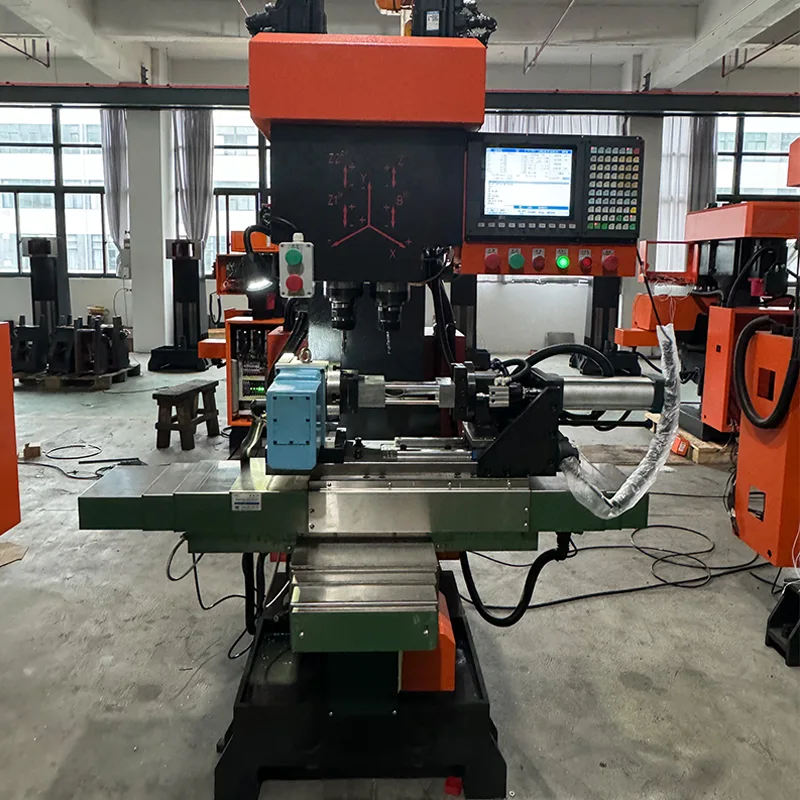

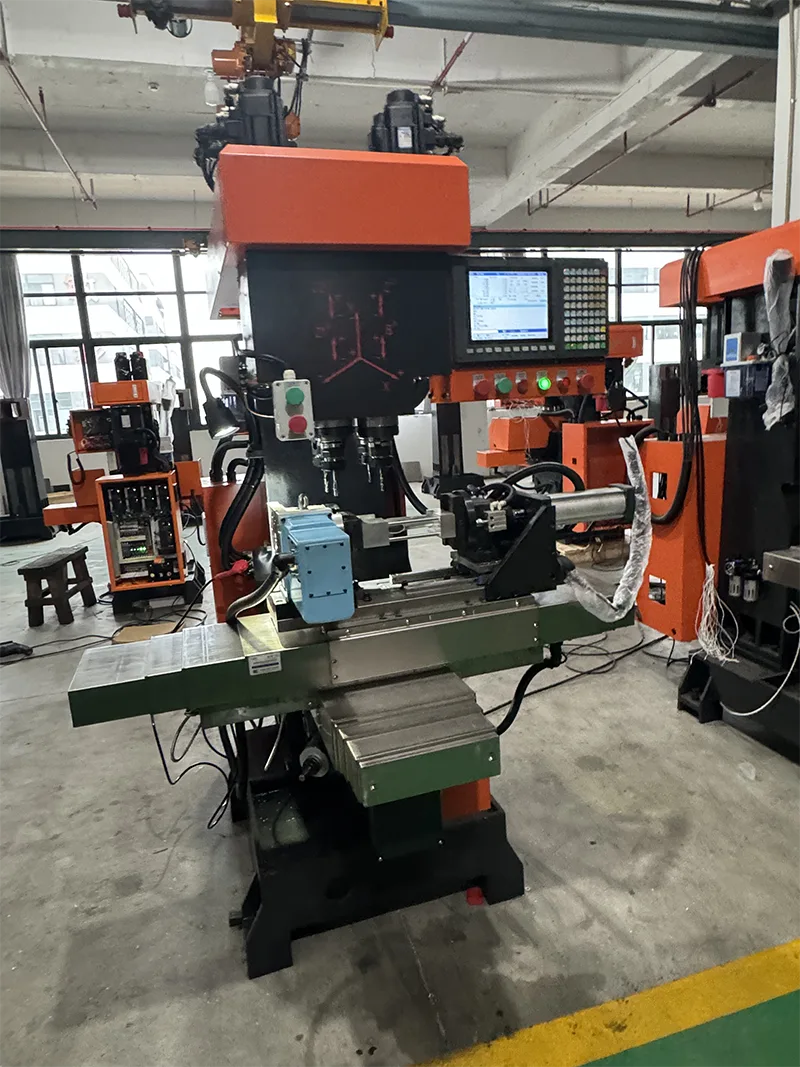

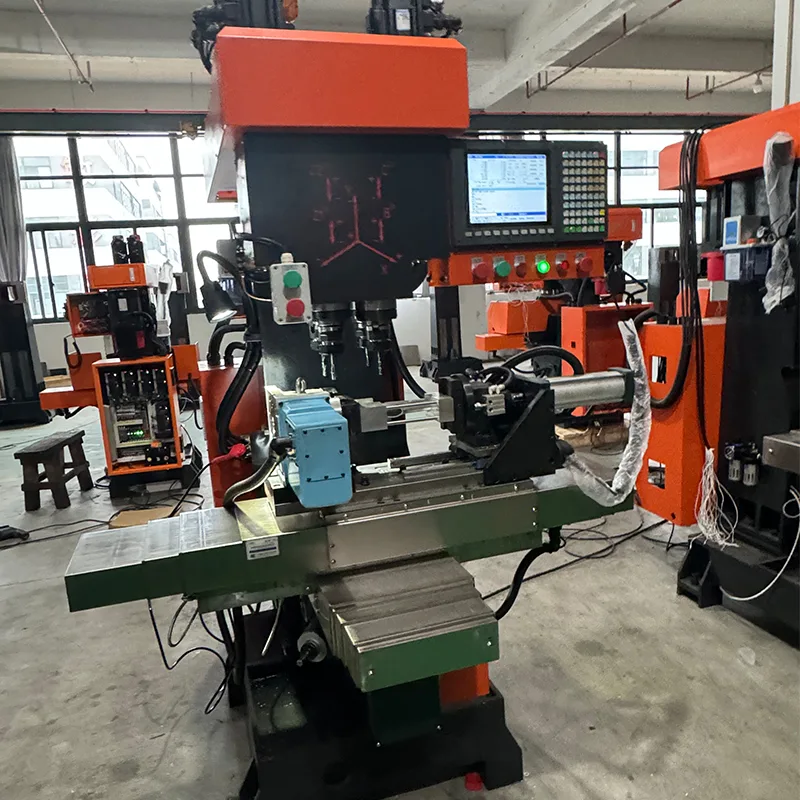

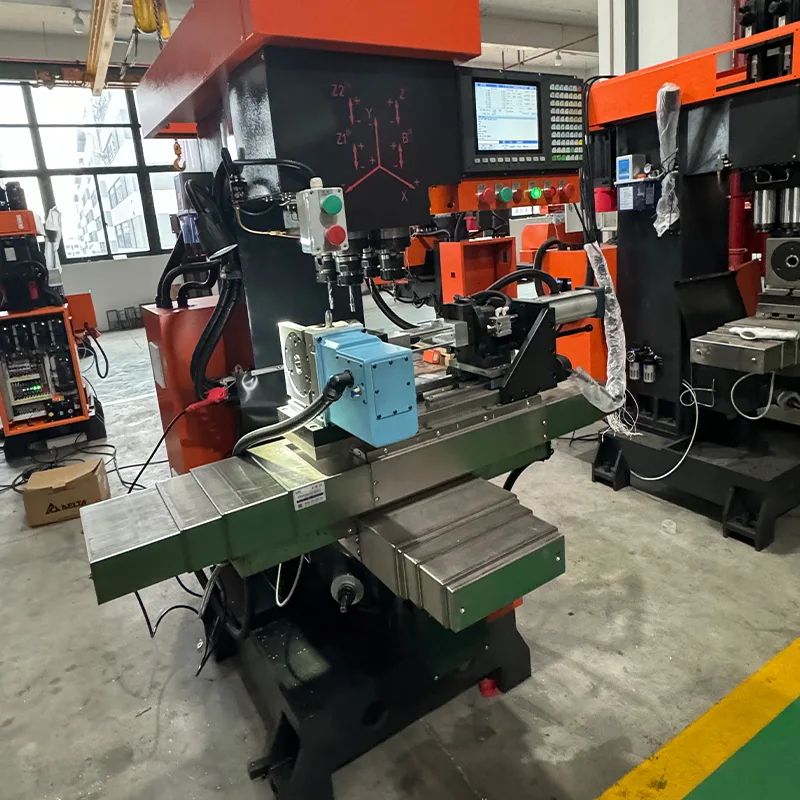

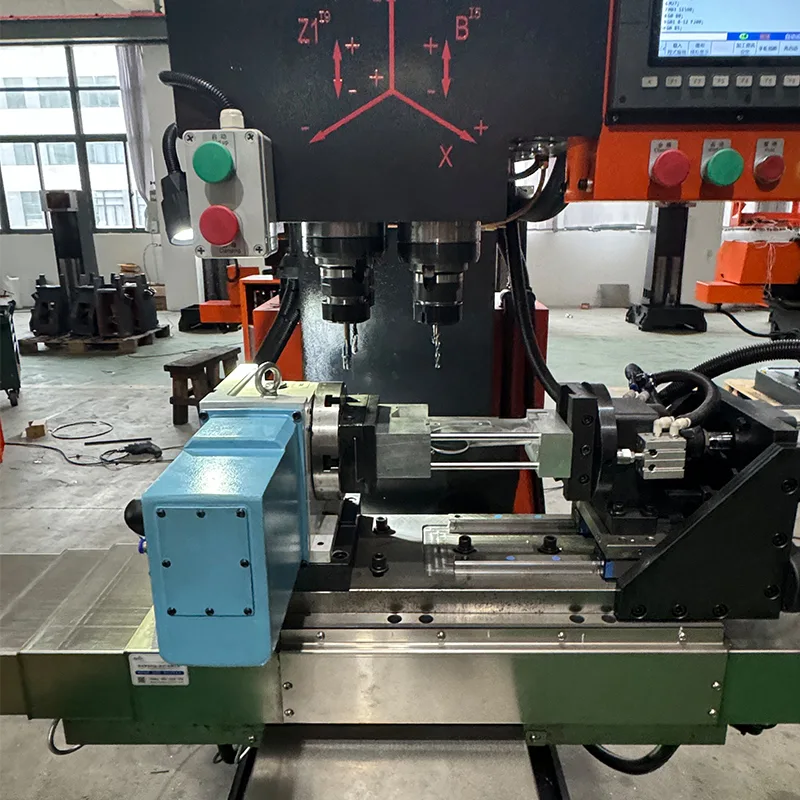

ZSK540 Centru de filetare pentru găurire cu ghidaj liniar de tip deschis este un centru de găurire cu ghidaj liniar vertical cu 4 axe în configurație de tip deschis. Acest model vine fără carcasă din tablă, oferind un design cadru deschis potrivit pentru aplicații în care nu este necesară carcasa completă. Mașina este echipată cu un sistem CNC de autobuz Taiwan Syntec cu ecran tactil, cu interfață om-mașină ușor de utilizat pentru programare intuitivă și operare simplă. Cu funcția CNC pe 4 axe, toate cele patru axe pot efectua operații de găurire, filetare și frezare. Motorul servo-ax de 5,5 kW cu convertizor de frecvență încorporat permite atingerea rigidă și reglarea continuă a vitezei, asigurând precizia de prelucrare.

Configurația mașinii și caracteristicile structurale

Centrul de filetare de foraj cu ghid liniar ZSK540 de tip deschis este construit cu următoarele configurații standard și caracteristici structurale.

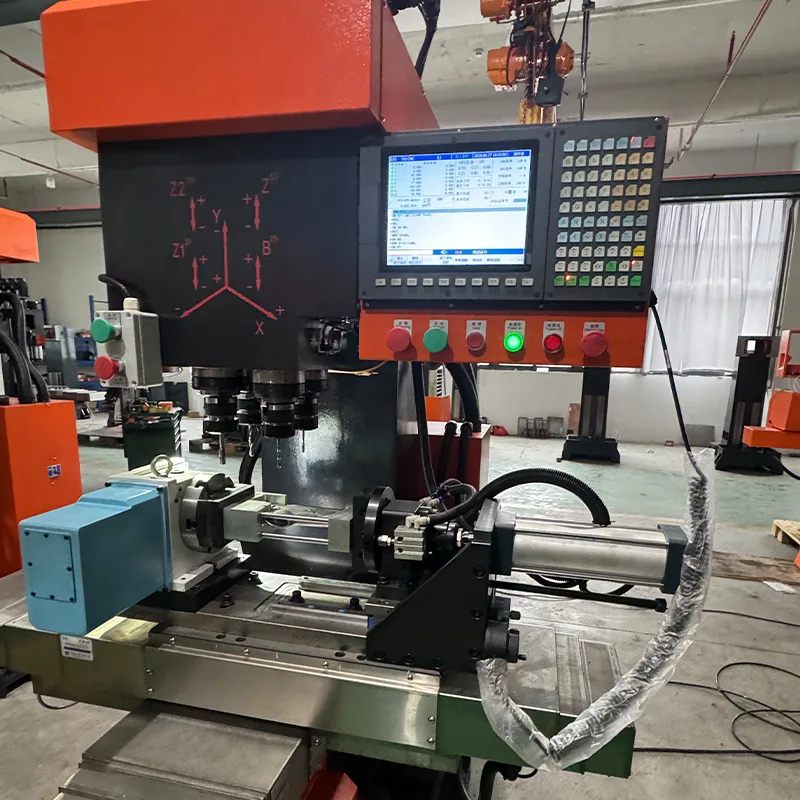

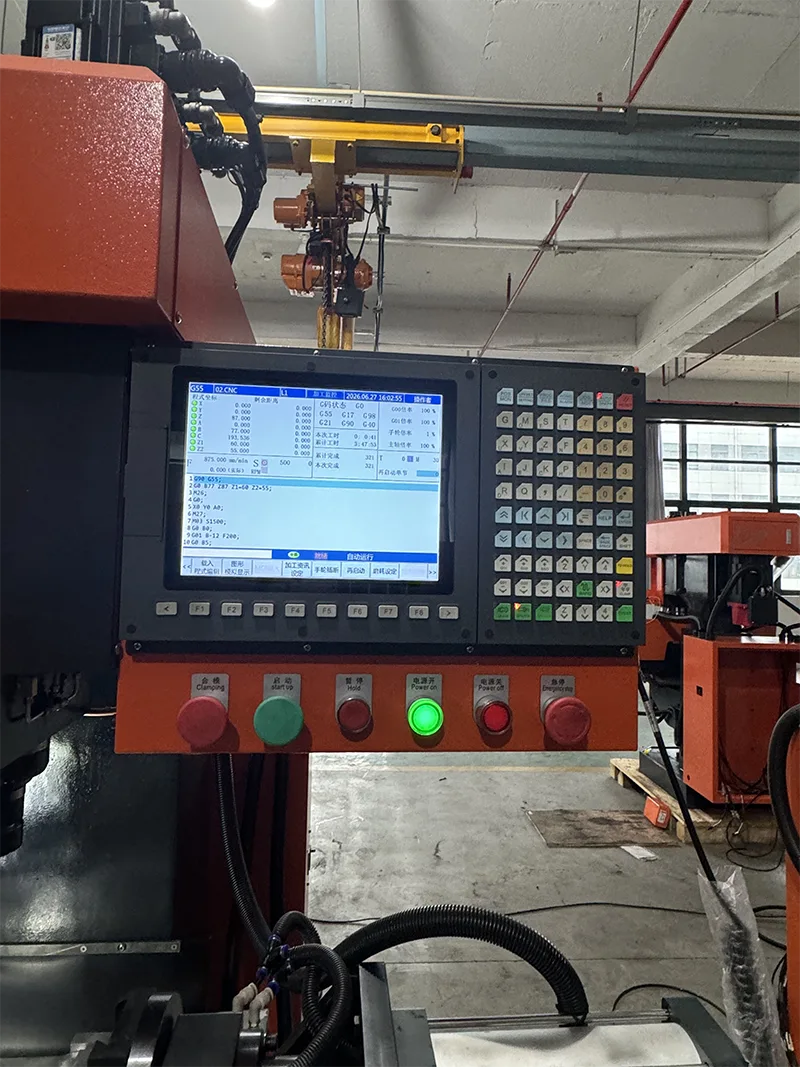

· Sistem CNC: Sistem CNC autobuz Taiwan Syntec cu ecran tactil. Interfață om-mașină ușor de utilizat. Programare intuitivă. Operare simplă. Rapid de învățat.

· Servosistem: Servomotoare Syntec, 5 unități în total (4 cu frână). Servomotor cu ax Huahong de 5,5 kW.

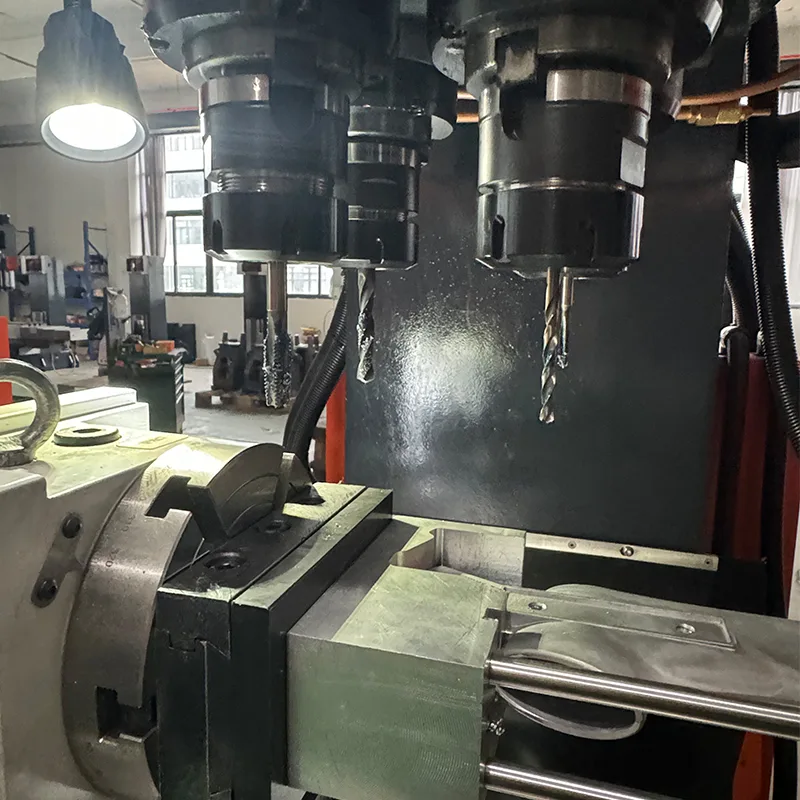

· Ax: BT40 ax conic. Diametrul manșonului axului 105 mm. Viteza axului 0-3000 r/min.

· Ghidaj și șuruburi cu bile: ghidaje liniare Hiwin (6 unități) și șuruburi cu bile Dinghan (3 unități). Pasul axei Z 10mm, pasul axei X/Y 16mm. Suporta taieri grele.

· Componente pneumatice: componente pneumatice importate coreean.

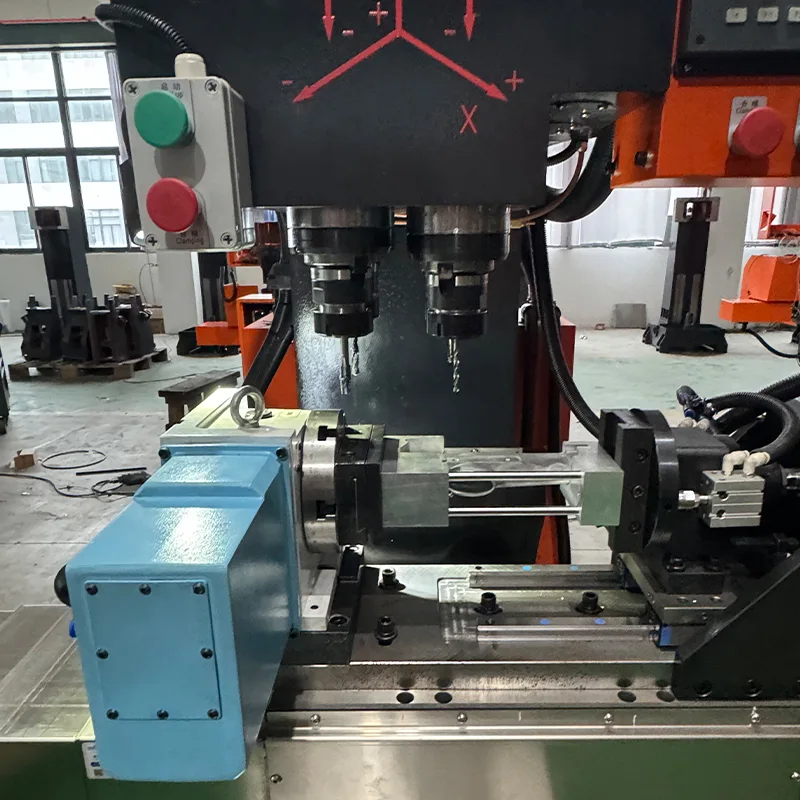

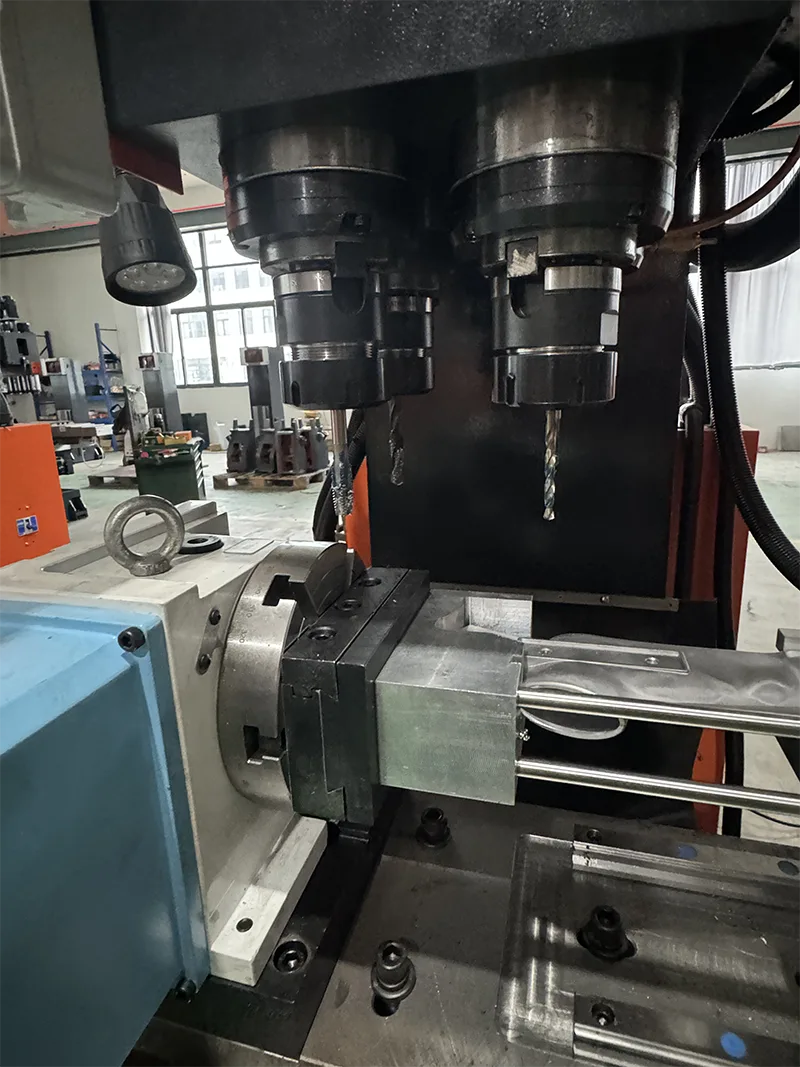

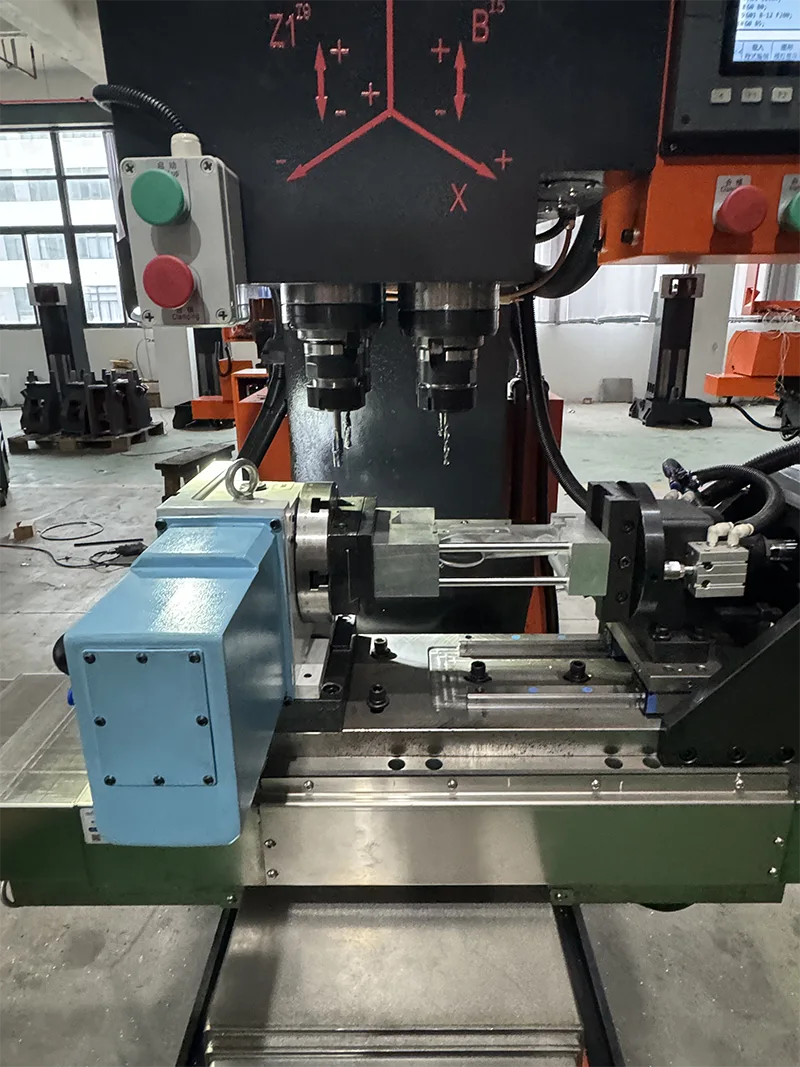

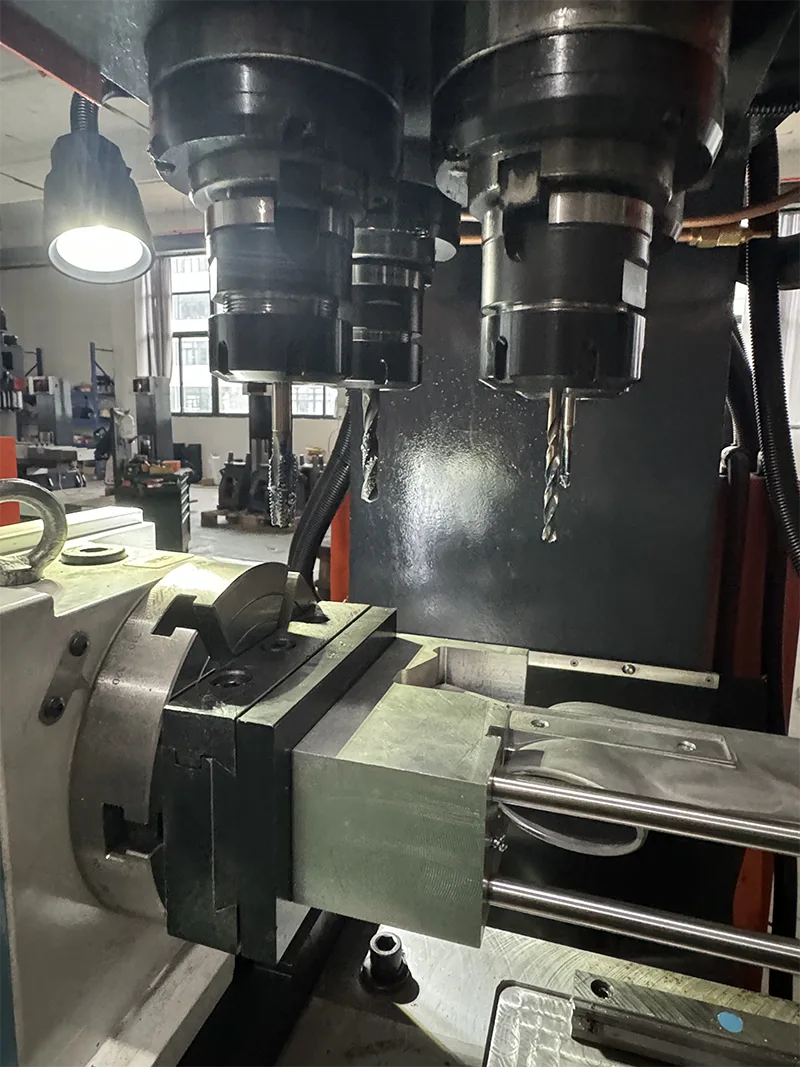

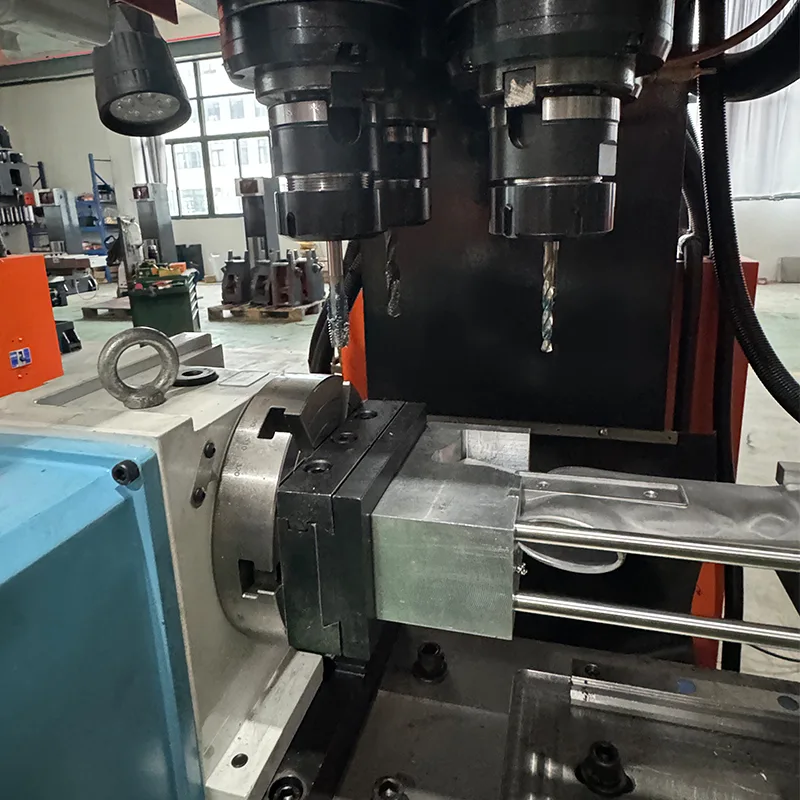

· A patra axă: Echipat cu a patra axă pentru găurire, filetare, frezare și crestare pe diferite planuri.

· Componente electrice: componente electrice standard chinezești. Rezervor lichid de racire inclus.

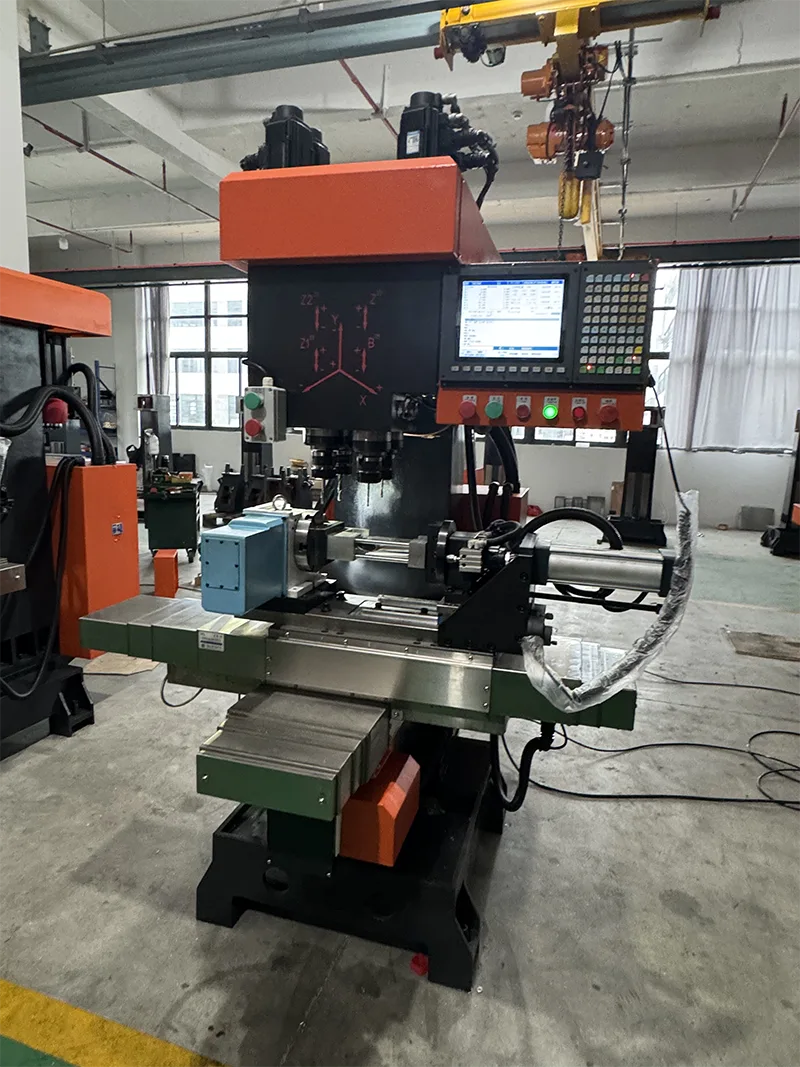

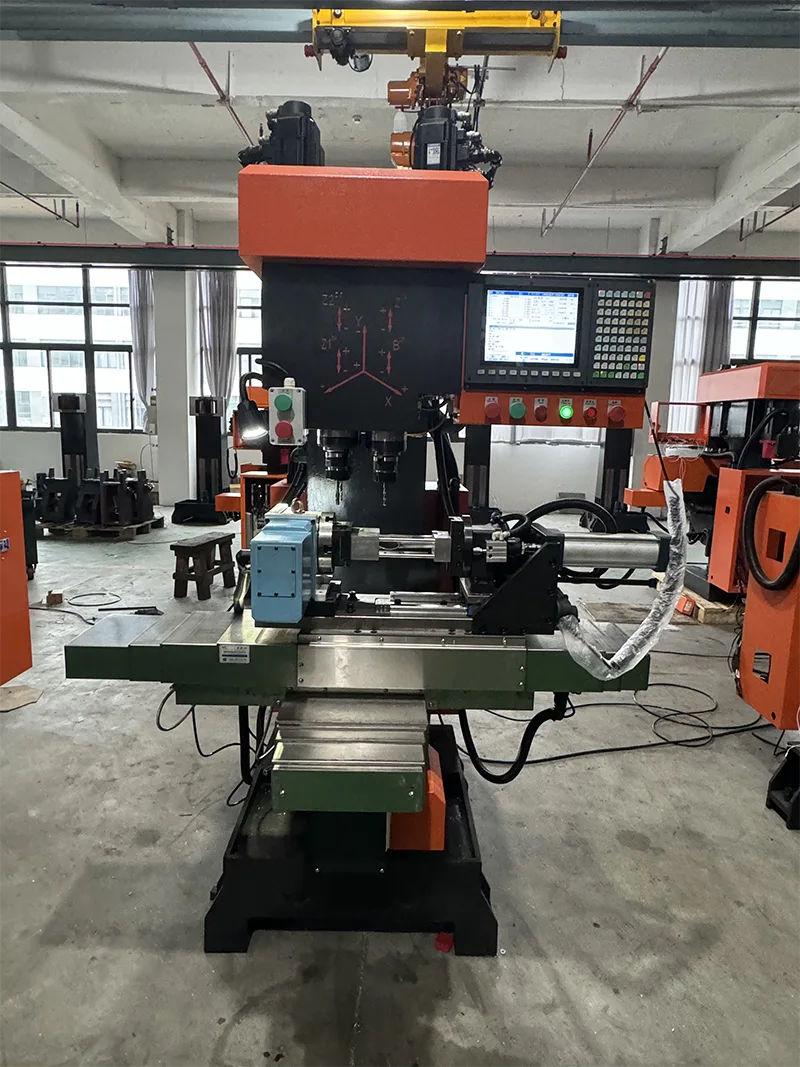

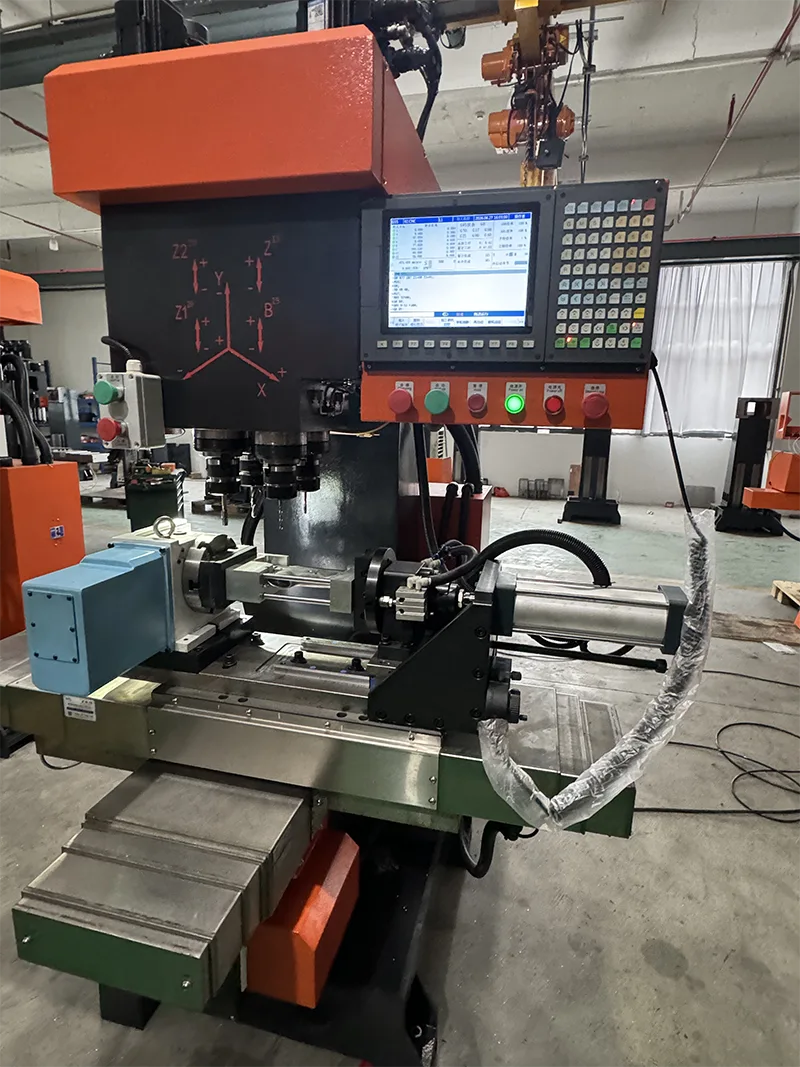

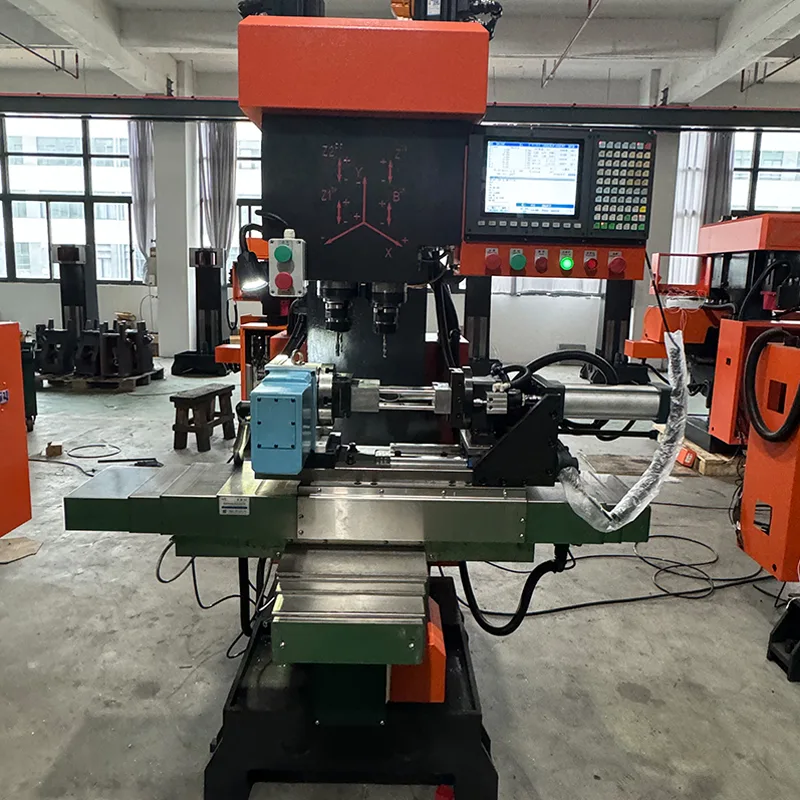

· Design de tip deschis: Fără carcasă din tablă. Structura cadru deschisă pentru acces ușor și încărcare a piesei de prelucrat.

Specificatii tehnice

Următorii parametri tehnici se aplică pentru centrul de filetare de foraj cu ghid liniar ZSK540 de tip deschis.

Specificații pentru a patra axă

Centrul de filetare pentru foraj cu ghid liniar ZSK540 de tip deschis este echipat cu o unitate de a patra axă. Se aplică următorii parametri.

Capacitate de prelucrare și avantaje operaționale

Centrul de filetare de foraj cu ghid liniar ZSK540 de tip deschis este proiectat pentru o producție eficientă, cu următoarele capacități și avantaje.

· Prelucrare cu mai multe axe: funcția CNC cu 4 axe permite găurirea, filetarea, frezarea și crestarea pe diferite planuri cu a patra axă.

· Capacitate mare de tăiere: Masa de lucru și suportul mijlociu cu ghidaje liniare cu role Hiwin și șuruburi cu bile cu role suportă operațiuni grele de tăiere.

· Precizie ridicată: Poziționare digitală cu precizie ridicată a poziționării repetate. Viteză de setare rapidă a sculei.

· Productivitate: Operarea convenabilă permite unui operator să conducă mai multe mașini, reducând costurile cu forța de muncă și intensitatea forței de muncă.

· Design de tip deschis: Nicio carcasă din tablă nu oferă acces ușor pentru încărcarea și întreținerea piesei de prelucrat.

Procesul de fabricație și asigurarea calității

Yueli urmează procese riguroase de producție și control al calității pentru a asigura fiabilitatea și precizia mașinii.

· Tratarea materialului: Fonta prelucrata prin tratament la temperaturi ridicate si imbatranire peste 6 luni.

· Asamblare de precizie: proces strict de asamblare pentru ghidaje liniare, șuruburi cu bile și rulmenți.

· Răzuire profesională: răzuire pe bază de motor, răzuire la capătul axului și răzuire a suprafeței de montare pe coloane.

· Inspecție de calitate: detectarea erorilor de pas cu măsurarea simultană a dreptății în direcțiile X și Y. Verticalitatea axului la masa de lucru cu 0,01 mm. Ghidajul axei Z la perpendicularitatea mesei în 0,01 mm. Perpendicularitatea ghidajului axei X-Y în 0,005 mm.

· Trasabilitate: producție științifică cu sistem de control al calității complet trasabil.

Câmpuri de aplicare

Centrul de filetare de foraj cu ghid liniar ZSK540 de tip deschis este potrivit pentru operațiunile de tăiere a metalelor din mai multe industrii deservite de Yueli.

· Materiale: Cupru, aluminiu, aliaj de zinc, otel.

· Obiecte sanitare – componente și fitinguri sanitare.

· Supape de protecție împotriva incendiilor – corpuri și componente ale supapelor.

· Feronerie – feronerie pentru controlul ușii, feronerie electrică.

· Piese auto – componente motor, accesorii motociclete.

· Aerospațial – componente de precizie.

· Fabricarea de mașini – piese de mașini generale.

Întrebări frecvente

Care este diferența dintre acest model și versiunea inclusă?

Acest model nu are carcasă din tablă. Este o configurație de tip deschis.

Care este conicitatea axului și capacitatea maximă de găurire?

BT40 ax conic. Diametrul maxim de gaurire este de 50 mm. Diametrul maxim de filetare este de 50 mm.

Care sunt călătoriile axei X și Y?

Cursarea axei X este de 400 mm. Cursarea axei Y este de 280 mm.

Ce marcă sunt ghidajele liniare și șuruburile cu bile?

Ghidaje liniare Hiwin și șuruburi cu bile. Sistem CNC Taiwan Syntec. Componente pneumatice importate coreean.

Pentru ce industrii este potrivită această mașină?

Obiecte sanitare, supape de protecție împotriva incendiilor, feronerie, feronerie electrică, aerospațială, producție de mașini, piese auto.
