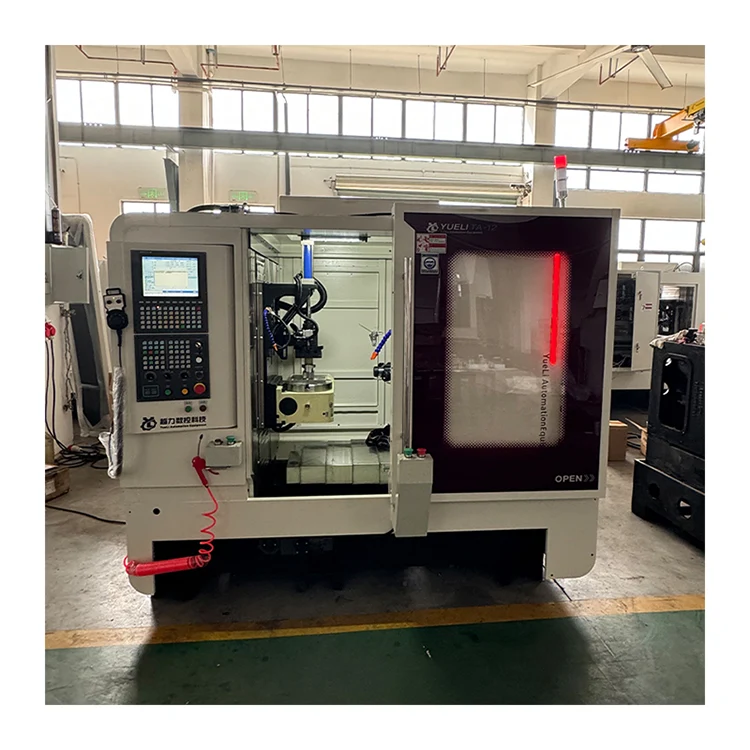

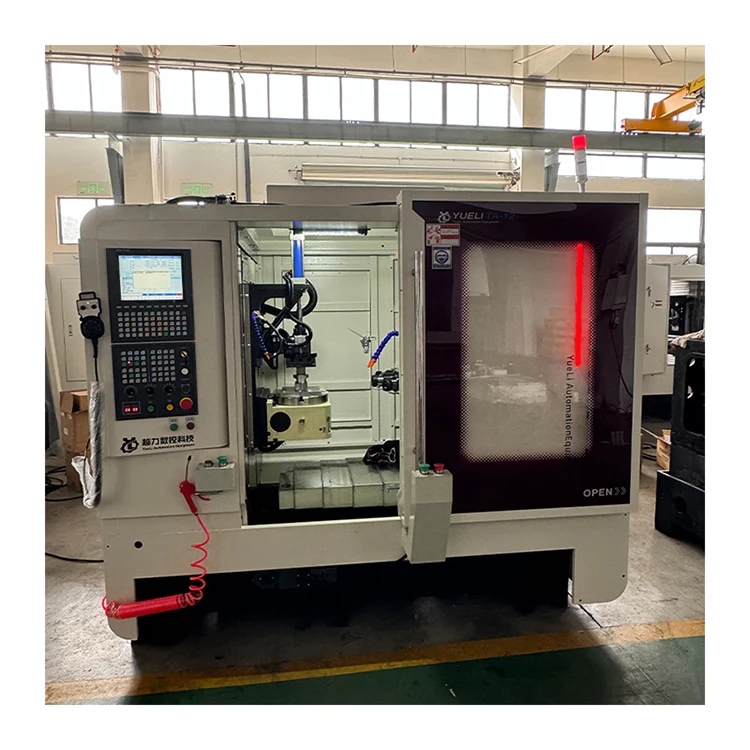

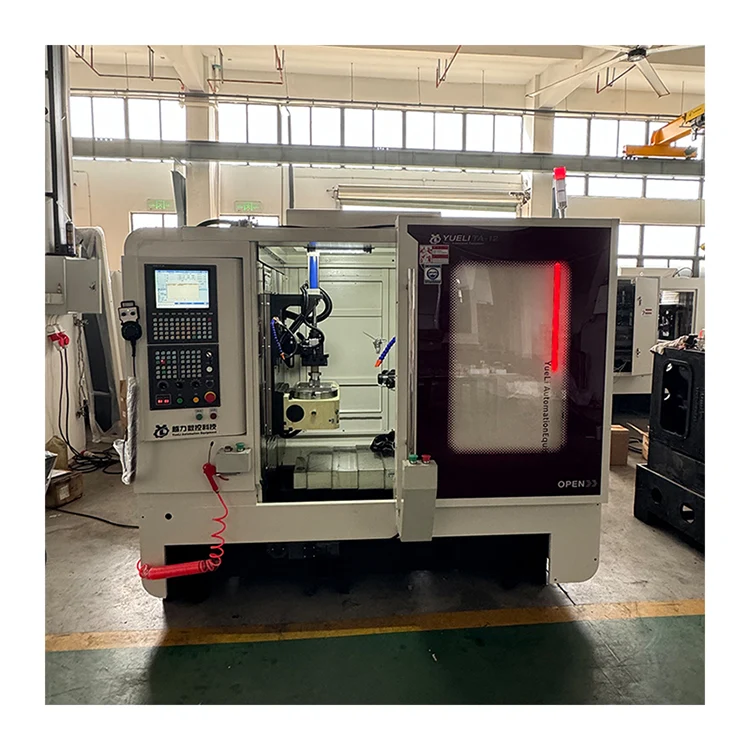

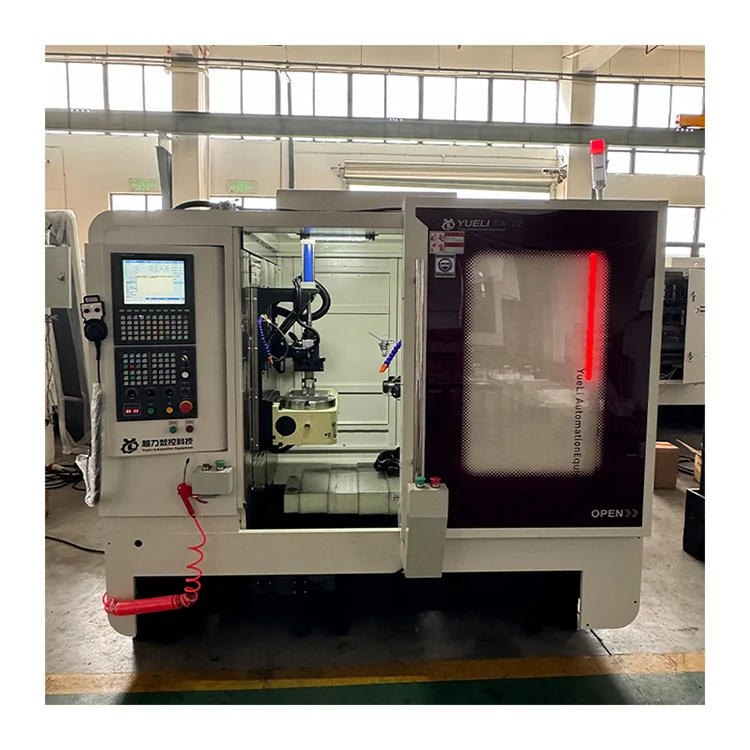

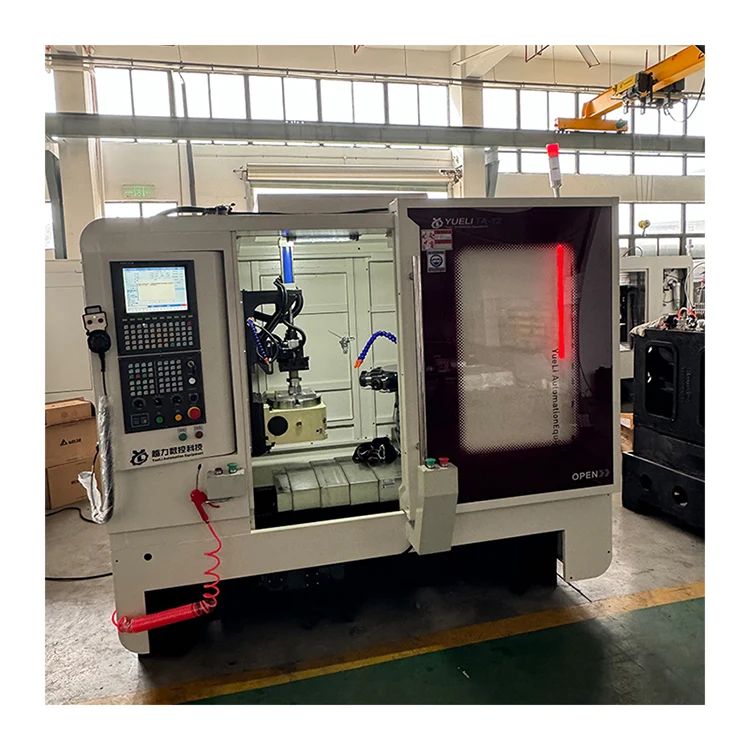

Mașină cu turelă CNC orizontală cu 12 axe

Mașina cu turelă CNC orizontală cu 12 axe de la Yueli (modelul intern TA-12) este o mașină cu turelă CNC orizontală cu 12 axe. Echipat cu sistem Hust CNC, turelă rotativă cu 12 stații, motor ax 5,5KW-7,5KW, interfață ax ER40. Greutatea netă a mașinii este de 3500 kg.

Trimite o anchetă

Descriere produs

Mașina cu turnulă CNC orizontală cu 12 axe (model intern TA-12) este produsă de Quanzhou Yueli Automation Equipment Co., Ltd. Este potrivită pentru producția și procesarea de loturi mari și medii. Aparatul are un aspect neted și generos, o operare simplă și intuitivă și o reglare convenabilă. Cu controlul CNC, oferă o automatizare mai mare, o fiabilitate bună și o intensitate redusă a muncii, permițând unei persoane să opereze și să gestioneze mai multe mașini. Acest produs este un echipament ideal de procesare anti-poluare de înaltă eficiență.

Introducere de produs

Mașina cu turelă CNC orizontală cu 12 axe este potrivită pentru producția și procesarea de loturi mari și medii. Aspectul mașinii este neted și generos, operarea este simplă și intuitivă, iar reglarea este convenabilă. Este adoptat controlul CNC, gradul de automatizare este mai mare, fiabilitatea este bună, intensitatea muncii a operatorului este redusă și se pot realiza operarea și gestionarea unei persoane și a mai multor mașini.

Parametrii de configurare tehnice

Următoarele componente și specificații se aplică mașinii cu turelă CNC orizontală cu 12 axe.

Nu.	Componentă	Caietul de sarcini	Cant	Marca
1	Piedestal	HT250, dupa tratament de reincalzire si imbatranire	1	Yueli
2	Coloană	HT250, dupa tratament de reincalzire si imbatranire	1	Yueli
3	A 4-a axă	HT250, dupa tratament de reincalzire si imbatranire	1	Yueli
4	Banc de lucru	HT250, dupa tratament de reincalzire si imbatranire	1	Yueli
5	Rulment ax		8	C&U
6	Servomotor pe axa X	2.0KW, cursa maximă 350mm, viteza maximă 30m/min	1
	Șurub cu bile axa X	R32 10	1
	Ghidaj liniar pe axa X	RGH30HA	2
7	Servomotor pe axa Y	1,5 kW, cursa maximă 400 mm, viteză maximă 30 m/min	1
	Șurub cu bile axa Y	R32 10	1
	Ghidaj liniar pe axa Y	RGH30HA	2
8	Servomotor pe axa Z	3.0KW, cursa maximă 300mm, viteza maximă 30m/min	1
	Șurub cu bile axa Z	R32 10	1
	Ghidaj liniar pe axa Z	RGH30HA	2
9	Dimensiunea bancului de lucru	300×300mm	1

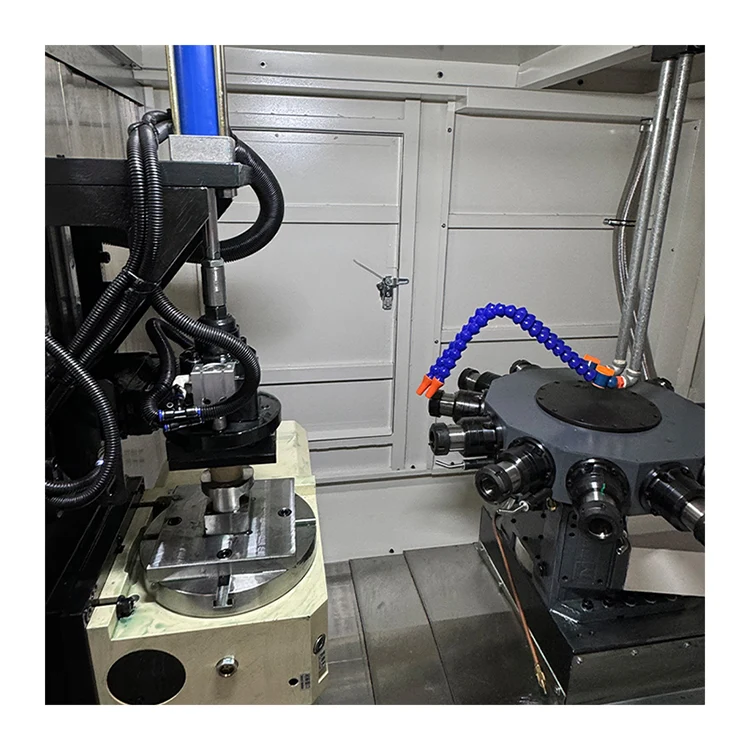

10	turelă rotativă	12 fusuri	1
11	Puterea motorului axului servo	5.5KW-7.5KW		Opțional
12	Revoluții ale axului	0-3000 rpm
13	Interfață ax	ER40
14	Capacitate de gaurire (cupru prin gaura)	Ф60mm
15	Atingerea maximă (cupru)	50×3mm
16	Timp de schimbare a sculei cu turelă ax	0,8 sec / 180°
17	Motor de schimbare a sculei	750W		Schimbarea sculelor servo
18	Diametrul maxim al sculei	120 mm
19	Rotiți a patra axă	YT200R
20	Dimensiuni (L×L×H)	2200×1765×1922mm		Cu capac din tablă
21	Greutate netă	3500KG
22	Lungimea maximă a sculei (fața de capăt a axului)	200 mm
23	Scut	Capac telescopic din otel inoxidabil
24	Sistem CNC	Hust	1	Taiwan
25	Sistem hidraulic	Phoenix	1	Taiwan
26	Sistem de îndepărtare a așchiilor	Îndepărtarea așchiilor în spirală	1
27	Servomotor	Hust	5
	Servo ax	Alfa 5,5 kW	1
	Sistem electronic de control	Contactoare Shihlin, relee Omron, surse de alimentare Mingwei	1 set
	Comutator de aer			Shihlin
	Contactor			ABB
	Releu termic			ABB
	Buton			Schneider
	Comutator de alimentare			Delta
	Componente pneumatice			Taiwan AirTAC

Principalii parametri tehnici

Următorii parametri tehnici se aplică mașinii cu turelă CNC orizontală cu 12 axe.

Nu.	Categorie	Caietul de sarcini	Remarcă
1	Cursa maximă a axei X	350 mm
2	Cursa maximă a axei Y	400 mm
3	Cursa maximă a axei Z	300 mm
4	X/Y/Z cea mai rapidă viteză de mișcare	30 m/min
5	Numărul de axe ale arborelui	12 fusuri
6	Diametru maxim de gaurire	60 mm	Cupru
7	Diametru maxim de filetare	M50×3mm
8	Revoluții ale axului	0-3000 rpm
9	Precizia poziționării găurilor	0,008 mm
10	Repetați precizia de poziționare	0,008 mm
11	Dimensiunile mașinii	2200×1765×1922mm
12	Greutatea mașinii	3500KG
13	Sistem CNC	Hust
14	Sistem hidraulic	Phoenix
15	Sistem de îndepărtare a așchiilor	Îndepărtarea așchiilor în spirală
16	Șurub cu bile / Glisier liniar	Taiwan Hiwin
17	Servomotor	Hust
18	Servo ax	Alfa
19	contactor AC	Siemens
20	Releu	Omron
21	Menghina hidraulica	Yueli

Structura și performanța mașinii

Mașina cu turelă CNC orizontală cu 12 axe are următoarele caracteristici structurale și de performanță.

· Simple machining center. Controlul programului utilizează sistemul de control Taiwan Hust cu funcție de detectare pentru a evita deteriorarea robinetului sau a sculei din cauza defectării electrovalvei sau a cilindrului. Dialog prietenos om-mașină pentru o operare ușoară.

· Potrivit pentru prelucrarea pieselor în loturi mari și medii. Prindere unică finalizată. Eficiență ridicată și precizie bună.

· Mecanismul de filetare nu trebuie să înlocuiască unitatea șurubului. Pasul este standard. Servomotor principal Beijing CTB cu conversie proprie de frecvență îmbunătățește rugozitatea suprafeței filetului și asigură precizia.

· Cercetare și dezvoltare independentă a componentelor capului de putere. Slefuire de precizie. Rezistență bună la uzură. Durată lungă de viață.

· Sistemul CNC Hust permite setarea vitezei de avans în funcție de nevoi. După utilizare pe termen lung, șurubul se uzează, sistemul are funcție de compensare a sculei.

· Fiecare suprafață de alunecare motorizată folosește un dispozitiv automat de lubrifiere centralizat pentru a asigura durata de viață a mașinii-unelte.

· Mișcarea mesei culisante condusă de servomotor. Mai multe coordonate pot fi setate digital. Precizie ridicată de poziționare. Vibrație scăzută. Răspuns rapid.

· În timpul procesării, starea piesei de prelucrat este afișată pe ecranul tactil. Funcție de alarmă pentru defecțiuni.

· Protecția complet închisă asigură siguranța personală și îmbunătățește mediul de procesare.

Componentele principale ale structurii

Mașina cu turelă CNC orizontală cu 12 axe constă din următoarele componente structurale principale.

· Coloană: 1 set

· A patra axă: 1 set

· Bază: 1 set

· Sistem electronic: 1 set

· Menghină hidraulică: 1 set

· Sistem de îndepărtare a așchiilor: 1 set

Sistem electric

Mașina cu turelă CNC orizontală cu 12 axe folosește următoarele componente electrice.

· Supapă electromagnetică: Taiwan AirTAC. Stabilitate bună. Presiunea aerului nu poate fi mai mică de 0,5 MPa.

· Contactor AC: Schneider. Stabilitate bună.

· Releu: Omron. Stabilitate bună.

Sistem de lubrifiere

Fiecare cap de putere al mașinii cu turelă CNC orizontală cu 12 axe este lubrifiat cu unt, care este ușor de utilizat și de operat, asigurând durata de viață a suprafeței de lubrifiere.

Nu.	Componentă	Ulei lubrifiant	Ciclul de lubrifiere
1	Ungere automată	30# ulei de mașini	Nu poate fi mai jos decât suprafața standard
2	Suprafața de alunecare	30# ulei de mașini	Ajustați după cum este necesar
3	Rulment	Unsoare cu litiu ZL-2
4	Ulei hidraulic	Ulei hidraulic anti-uzura 46#

Accesorii și documente standard

Mașina cu turelă CNC orizontală cu 12 axe vine cu următoarele accesorii și documente.

· Cutie de scule inclusă: cheie dublu 17-19, cheie hexagonală 1,5-10 (1 set).

· Documente aleatorii: specificații de sistem, manual de utilizare, instrucțiuni pentru șofer (1 copie fiecare).

Întrebări frecvente

Care este interfața axului și capacitatea maximă de găurire?

Interfața axului este ER40. Diametrul maxim de găurire este de 60 mm pentru găurile de trecere din cupru, iar diametrul maxim de filetare este M50 × 3 mm pentru cupru.

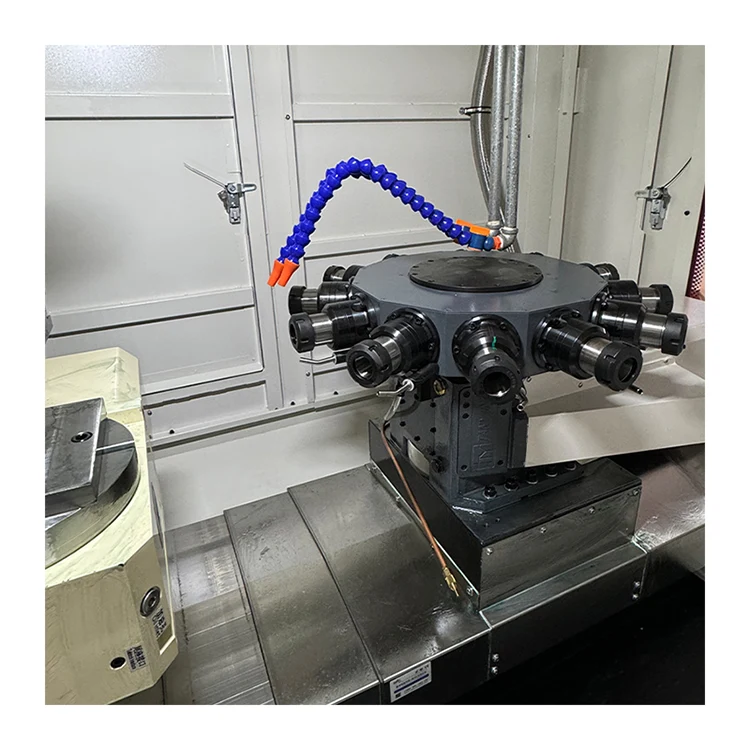

Câte fusuri are turela?

Tureleta rotativa are 12 axe. Timpul de schimbare a sculei este de 0,8 secunde la 180 de grade.

Care sunt deplasările axelor X, Y și Z?

Cursarea axei X este de 350 mm, cursa axei Y este de 400 mm, iar cursa axei Z este de 300 mm. Viteza maximă de deplasare pentru toate axele este de 30 m/min.
