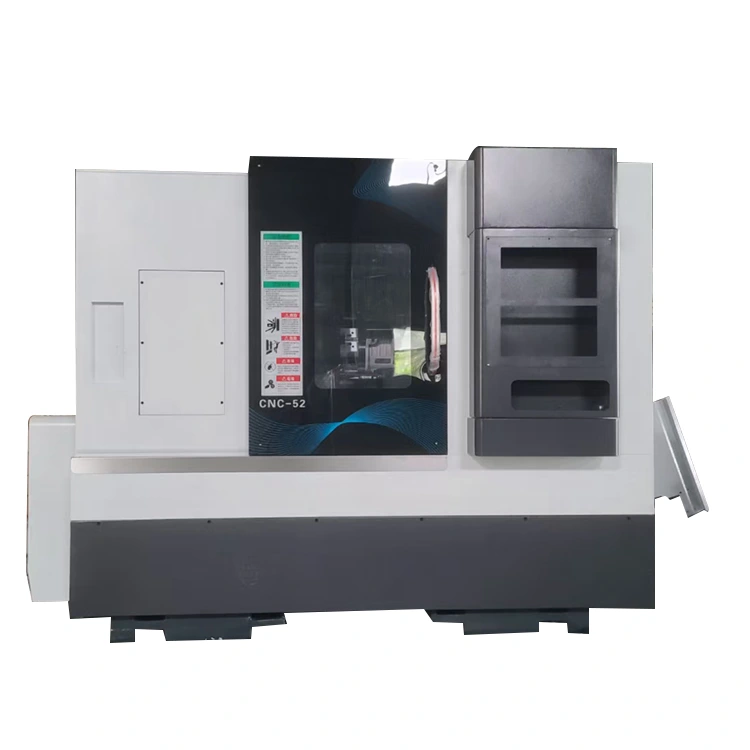

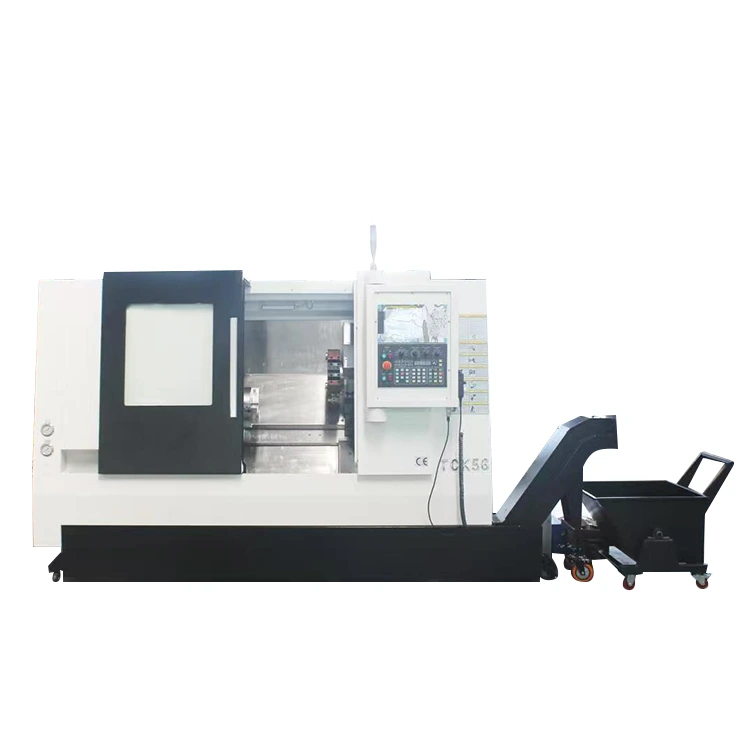

Centru de strunjire-frezare CNC cu contrapunctură

NU.

Nume

Unitate

Spec

Remarcă

1

Glisați dimensiunea de sus a mesei

mm

450*340

2

Cursă maximă a axei z

mm

600

3

Cursă maximă a axei X

mm

300

4

Diametru maxim de balansare

mm

650

5

Diatanța de la ax la blatul mesei glisante

mm

170

6

Distanța de la centrul axului la sol

mm

1100

7

Lungimea MAX de prelucrare

mm

475

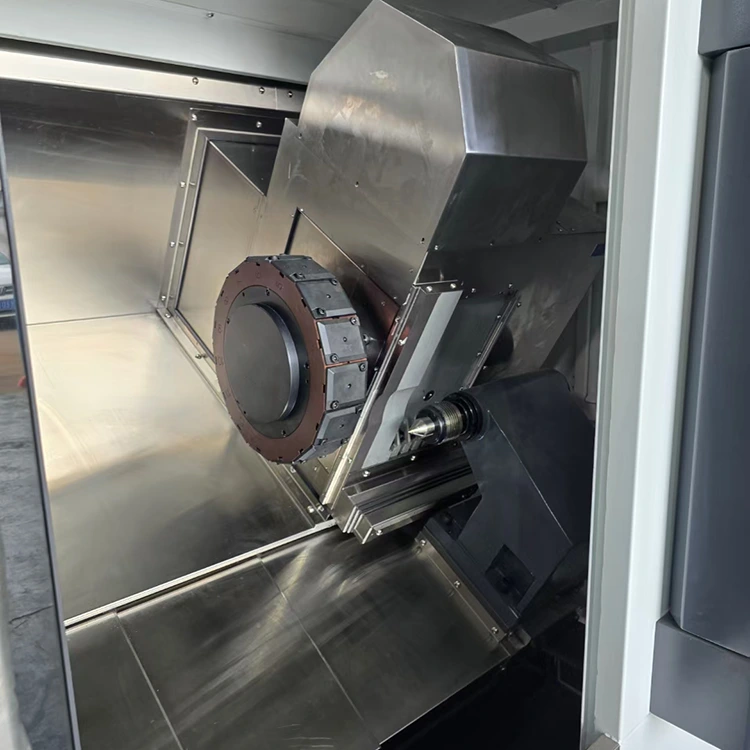

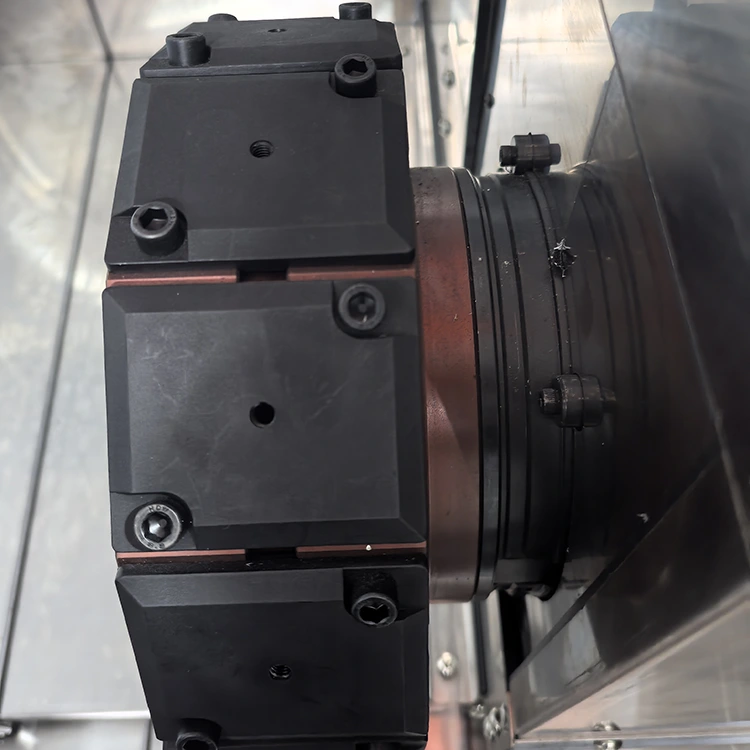

Luând ca exemplu turela de putere NF80-170-BMT55-12T

8

Diametrul de strunjire MAX

mm

500

9

Modelul axului (diametrul axului)

mm

A2-6（200）

10

Viteza axului

RPM

0-4000

11

Specificații șurubului cu bile X, Z

32*10/40*10

Șurub cu bile japonez THK, clasa C3

12

Sină de ghidare liniară pe axa X

Rolă Taiwan HIWIN clss p, mărime 35

4 glisoare-tip standard

13

Sină de ghidare liniară pe axa Z

Rolă Taiwan HIWIN clss p mărimea 35

4 glisoare - Glisoare cu lungime extinsă

14

Metoda de conectare a motorului principal X.Z

Curea de distribuție/Acționare directă/Acționare directă

15

X.Z. Flanșă de motor pentru contrapunctură

mm

130/110

16

Dimensiunea mașinii

mm

2415*1257*1270

17

Greutatea netă a mașinii

KG

3800 kg

Cu protecție internă și externă

18

Metoda de instalare a sculei

turelă de putere 170-BMT55

19

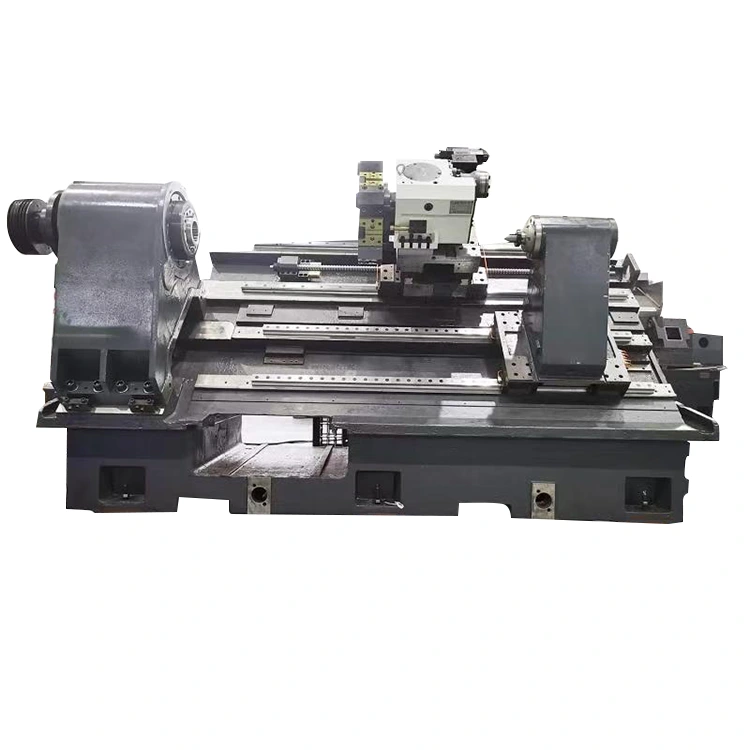

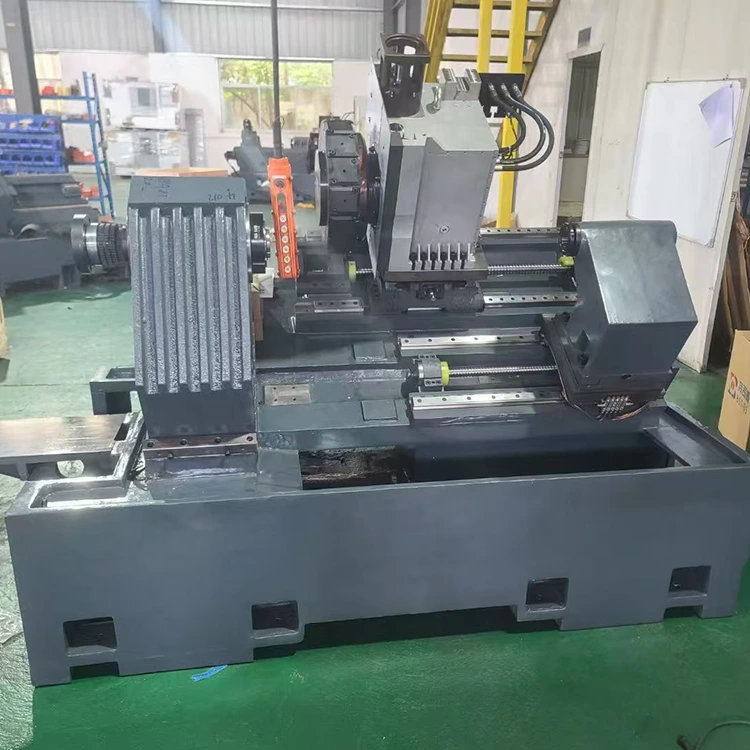

Tipul și înclinarea bazei mașinii

Pat înclinat de 30 de grade

20

Contropost

Conpozit cu ghidaj liniar

21

Metoda de avansare a contrapunctului

Propulsie hidraulică și servopropulsie

Centru hidraulic echipat standard

22

Cursă maximă a contrapuntului

600

23

Lungimea minimă de proiecție a contrapuntului

30 mm

24

Modelul central al contrapunctului

MT5
