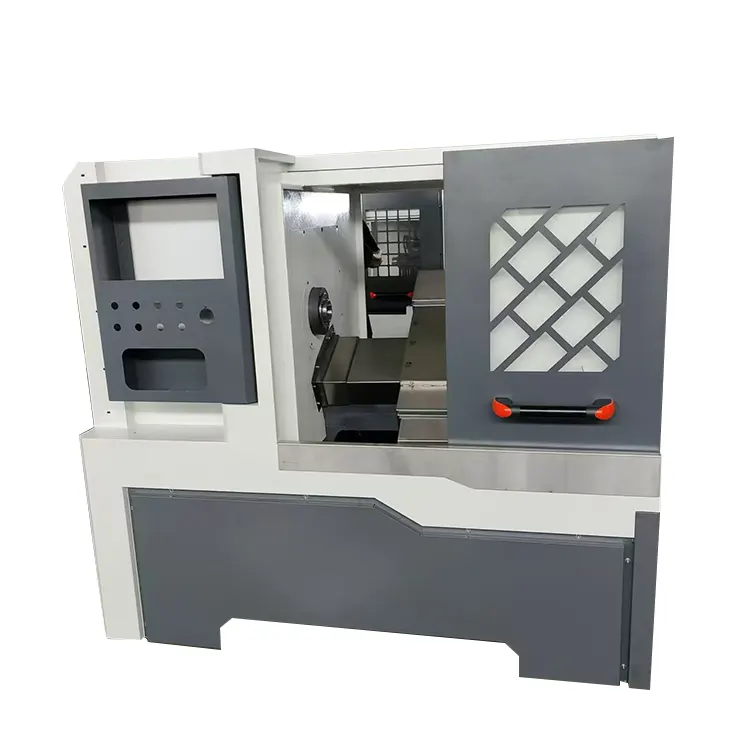

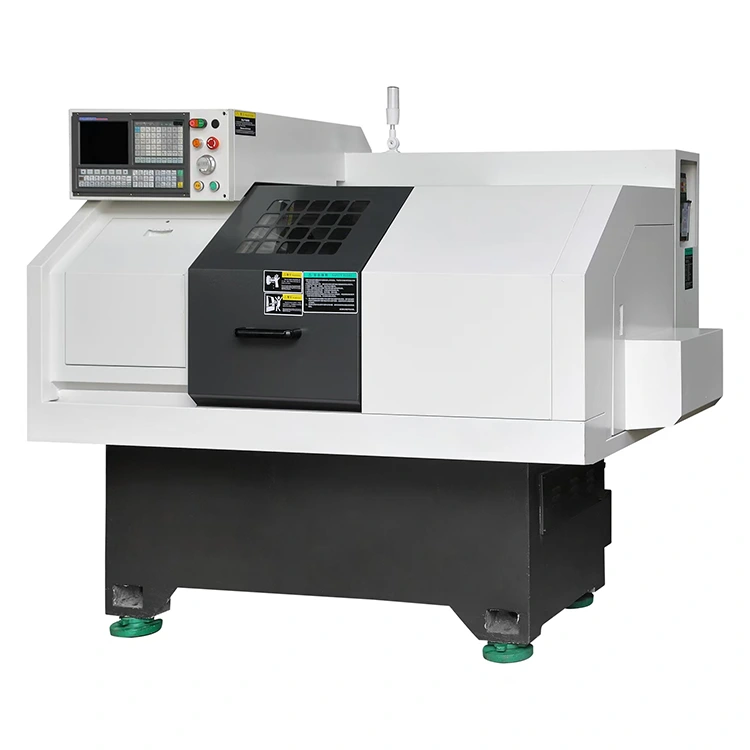

Masina integrata cu truss

Client

Reza

Cotatia nr.

YL2025091101

Contact

Reza

Data cotației

2025-9-11

CC.

Valabilitatea cotației

30 de zile

Tel

Timpul de livrare

20 de zile după depunerea primită

Preţ

0640 (inclusiv capul electric cu tăietorul de zburători și turela pentru scule pătrate)

RMB42000SET

Plată

T/T.30% sub formă de depozit, 70% plată înainte de livrare.

garanție

Un an.

Fotografie

 Nume

 Spec

Capacitate de procesare

Diametru maxim de balansare peste pat (mm)

280

Diametru maxim de balansare peste cărucior (Φ/mm)

f160

Lungime maximă de strunjire (Φ/mm)

280

Diametrul maxim de strunjire (Φ/mm)

280

Diametrul maxim al orificiului traversant pentru stocul de bare（Φ/mm）

42

Ax

Tip de vârf ax (GB 5900.1)

A2-5

 Conicitatea găurii căptușelii axului

21°

GB21°

Diametrul orificiului prin ax (Φ/mm)

49

 Diametrul orificiului traversant al tijei de remorcare a arborelui

41.5

Filetul tijei axului

M48×1,5

Gama de viteze a axului (r/min)

0-3000（4000）

Configurație standard: 0-3000 (Opțional: 4000)

 Modul de schimbare a vitezei axului

32

Ax independent: 3 față, 2 spate

Puterea motorului principal (evaluare continuă) (kW)

4

Puterea motorului principal (valoare maximă instantanee) (kW)

4

Viteza de traversare rapidă a axei X (m/min)

15

Viteza de traversare rapidă a axei Z (m/min)

15

Cuplul servomotorului pe axa X (N·m)

110/6.4

Cuplu servomotor pe axa Z (N·m)

110/6.4

Cursa axei X (mm)

640

Cursa axei Z (mm)

280

Metoda de conectare a motorului pe axa X și pe axa Z

 Cuplare directă

Ghidaj pe axa Z

Z-30-640

Șurub cu bile axa Z 30-640 Tip pătrat

X-După.

X-30-540

Șurub cu bile axa X 30-540 tip pătrat

 Tip ghidaj

（30FZS）

Ghidaj liniar (30FZS)

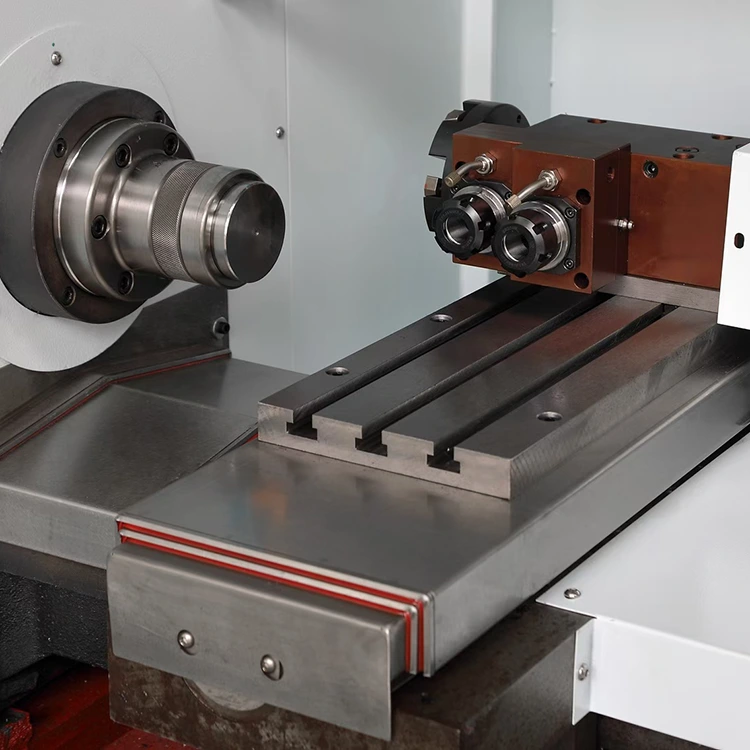

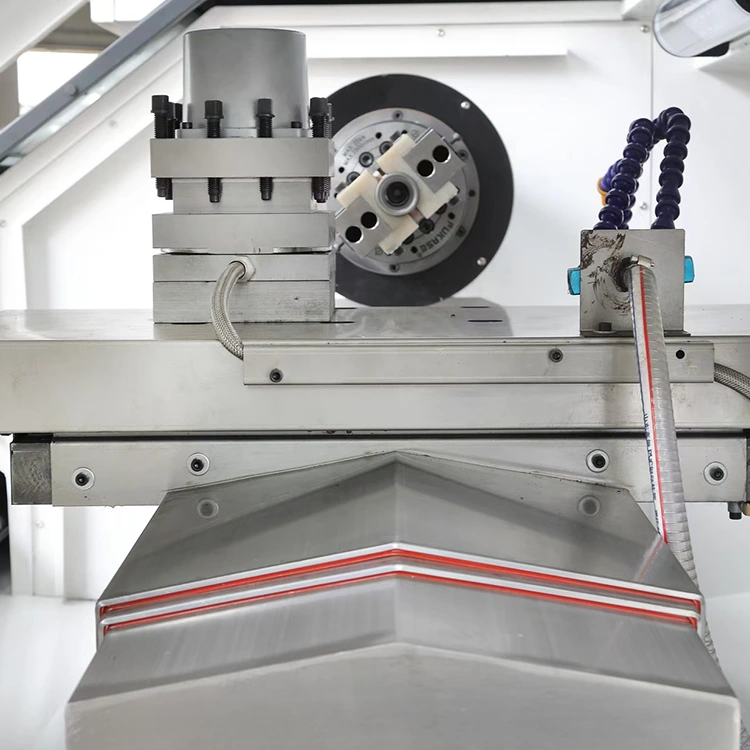

turelă de scule

 Tip turelă de scule

6125

 Numărul de stații de scule

（MM）

Dimensiunea sculei (mm)

20*20

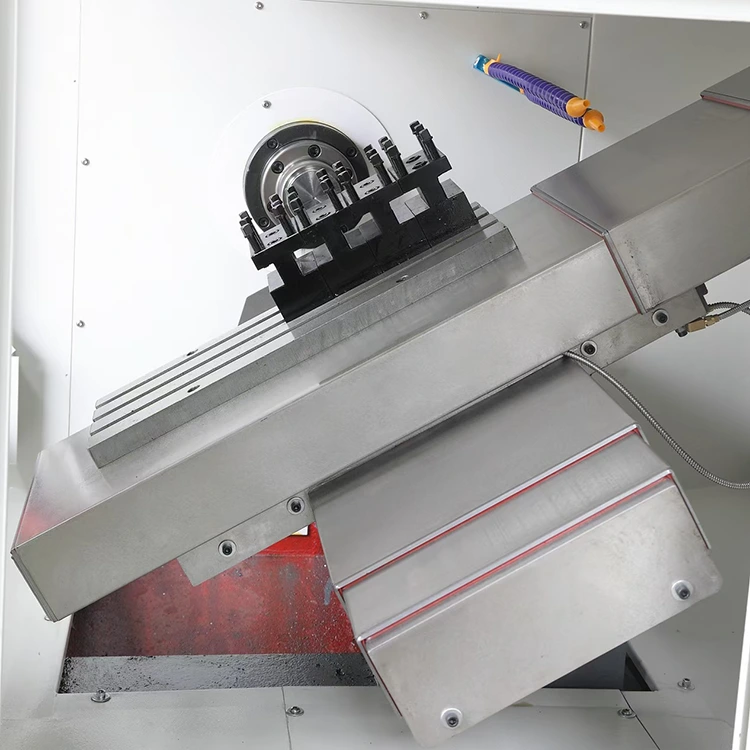

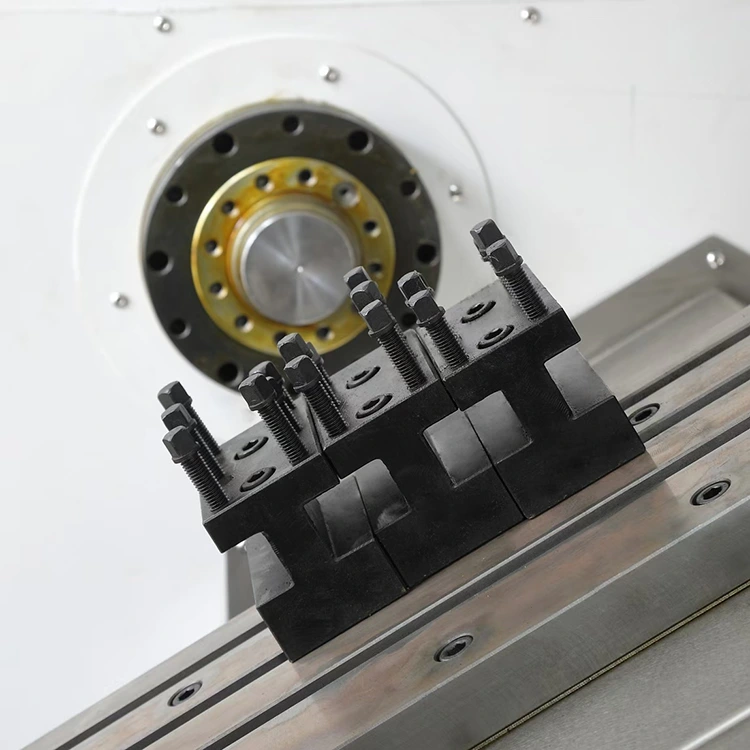

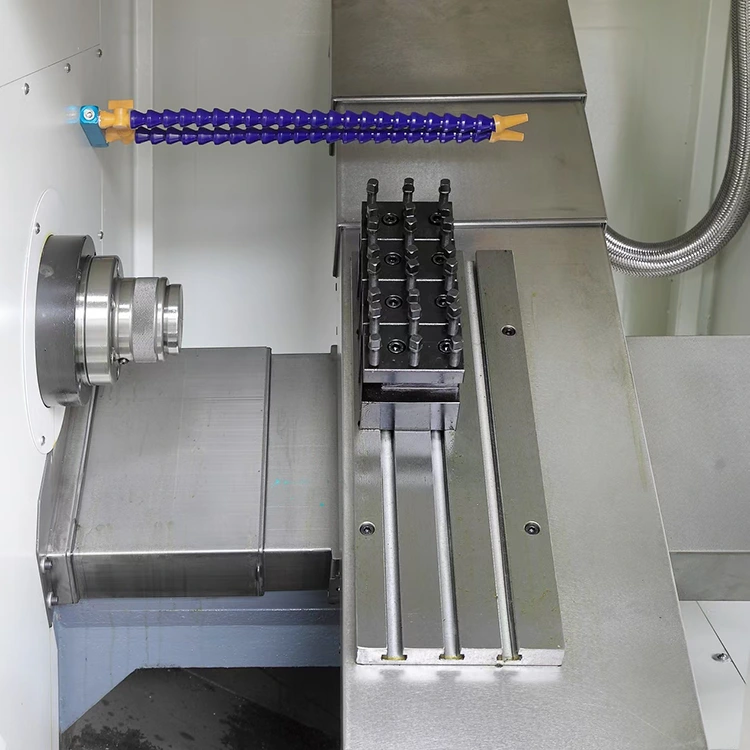

Stâlp fix pentru instrumente (20×20)

Truss

Cursa standard axa X

2400 mm

Viteza maximă a axei X

1,5 mm/s

Cursa standard axa Y

650 mm

Viteza maximă a axei Y

1 m/s

Cursa standard axa Z

1000 mm

Viteza maximă a axei Z

1,5 m/s

 Înălțimea tăvii de la sol

1100 mm

 Dimensiunea tavii

550*350mm

 Numărul de tăvi

2

2 poze

 Material truss

oţel

 Sfarsit de prindere

，

Prindere pneumatică  rotație pneumatică

 Modul de transmisie

Ghidaj liniar cu suport de șină înclinat

 Tensiune de intrare

220V

 Presiunea aerului de intrare

0,5-0,8 pa

Alimentare electrică

 Putere totală nominală

9KW

 Curent total nominal

20A

Spec

 Greutatea mașinii

900 kg

Dimensiunea mașinii (L×L×H)

1650×1250×1600mm

alte

 Metoda de prindere

Diametru mandrină (opțional)

 Puterea pompei de apă

380V/90w

Model cu șurub cu bile (axa X)

2508

Model cu șurub cu bile (axa Z)

3208

Tip transportor așchii (achiziție opțională)

Prelucrare  câmp

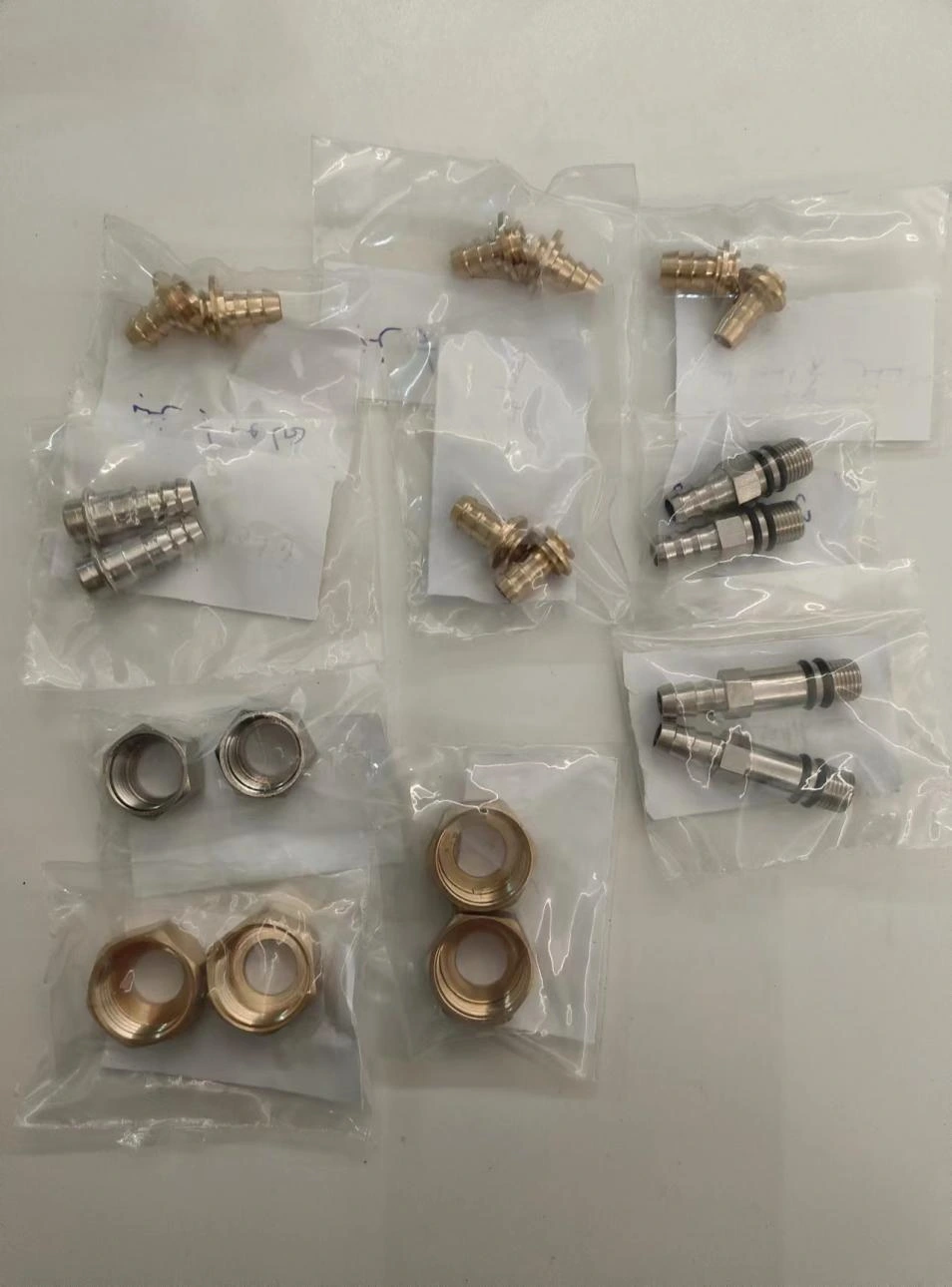

 Piese auto motociclete și accesorii hardware
