Strung CNC cu pat înclinat cu turelă servo și contrapunctură

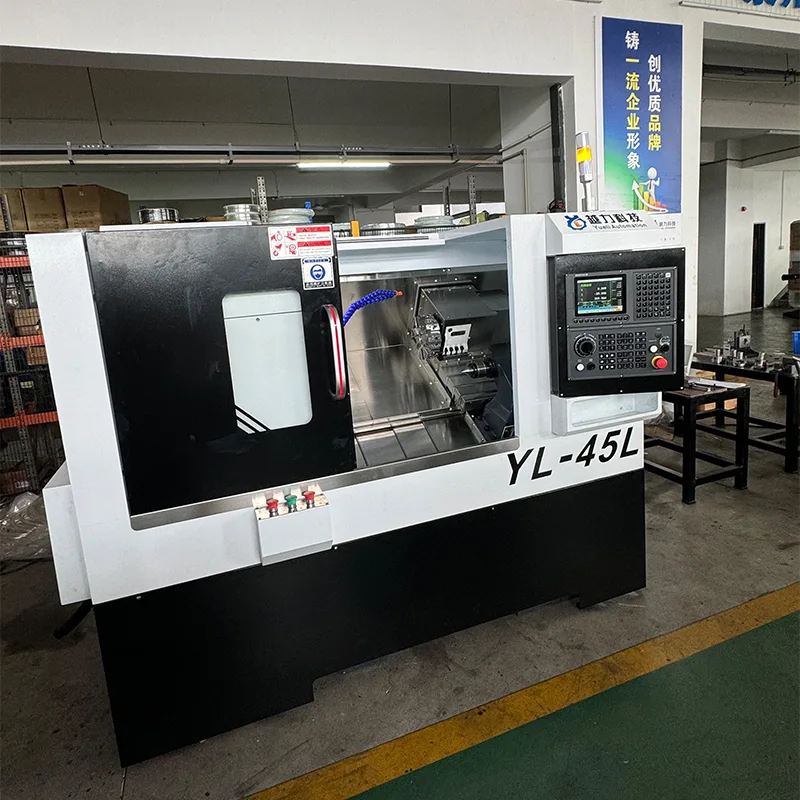

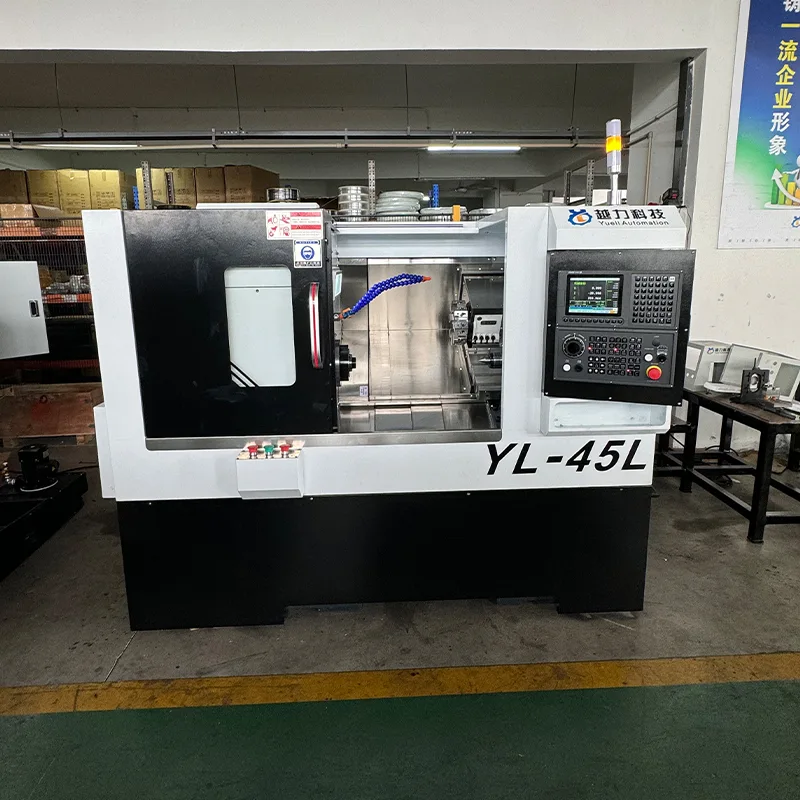

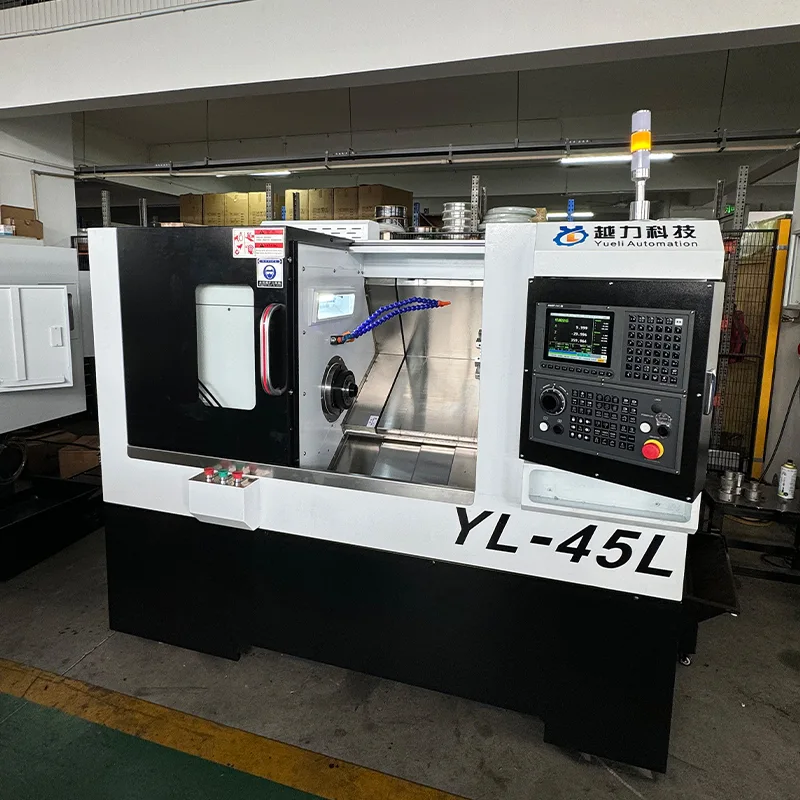

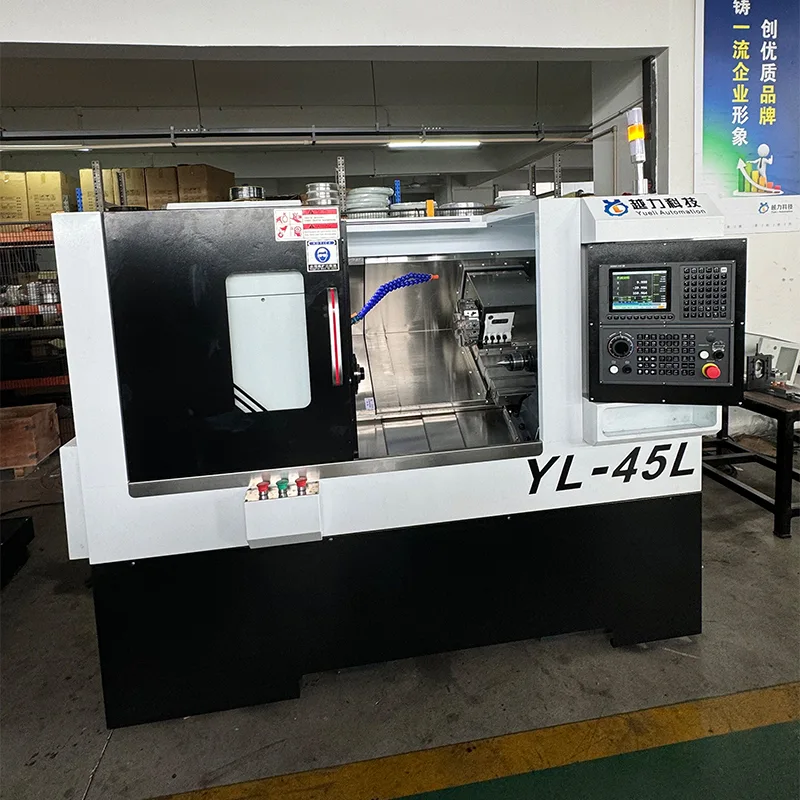

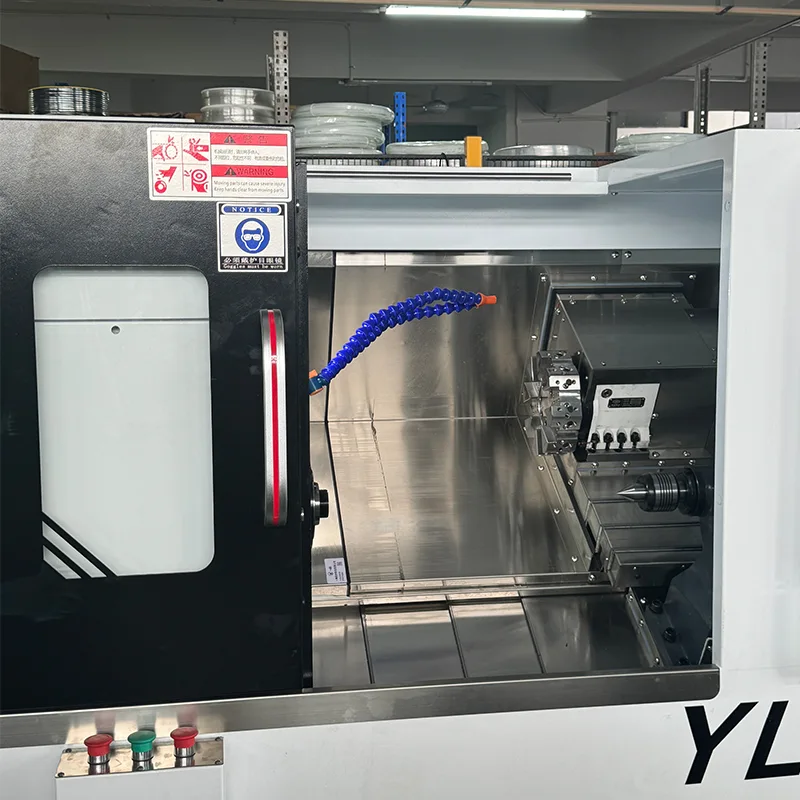

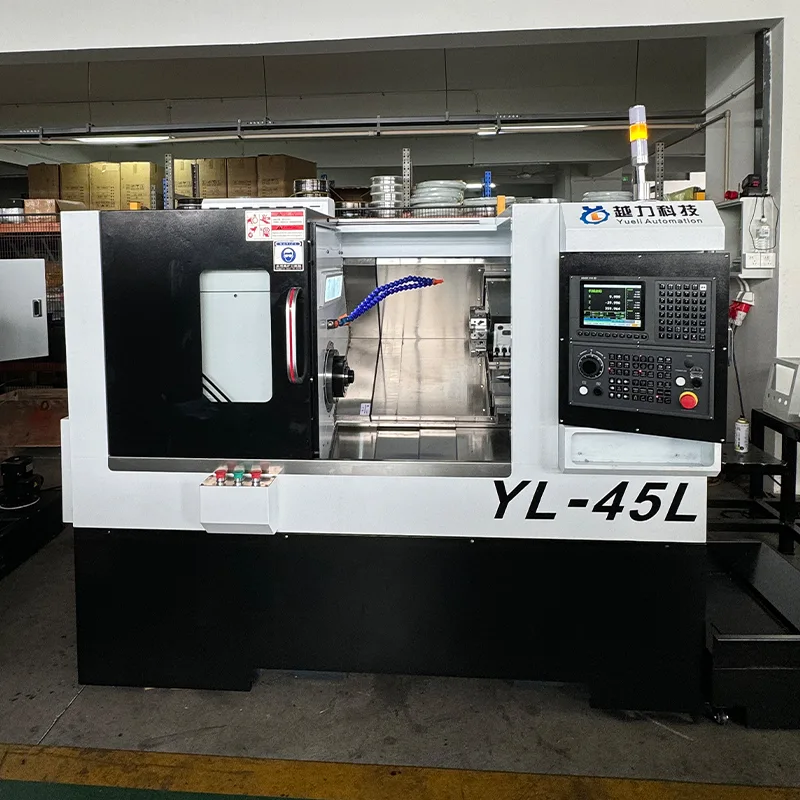

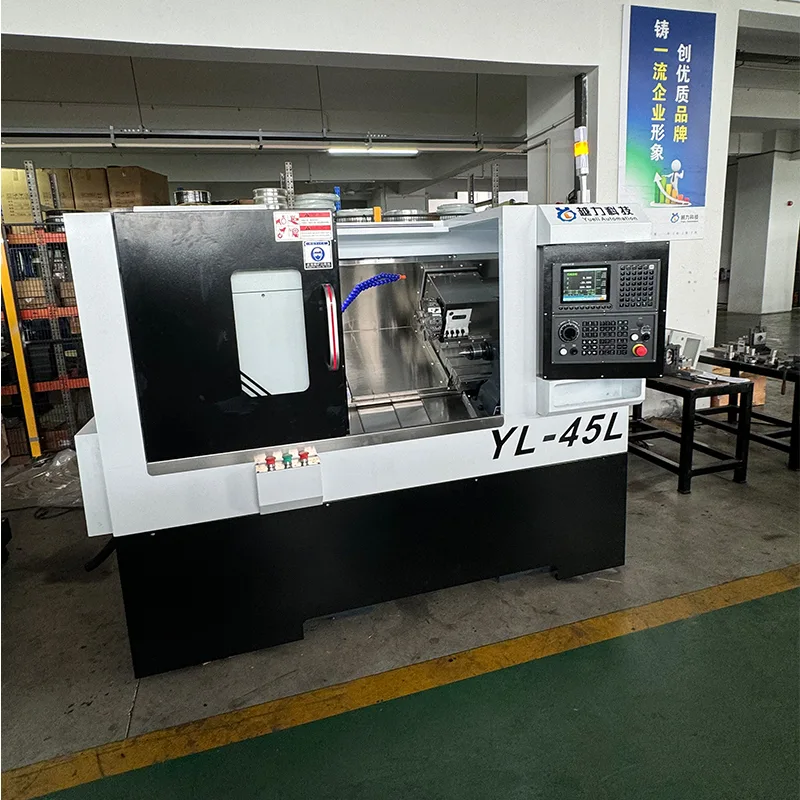

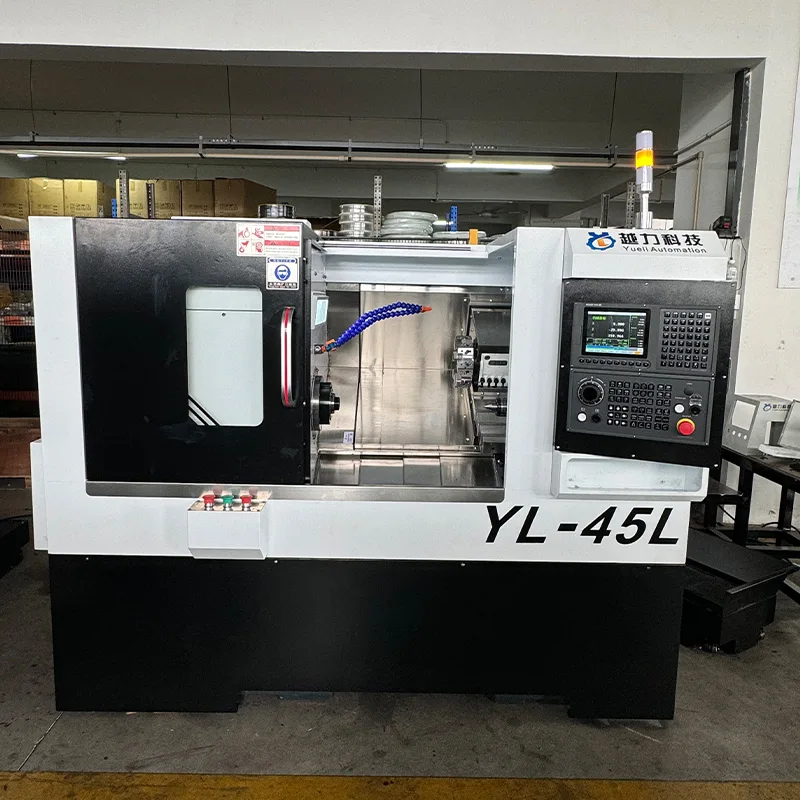

Strung CNC cu pat înclinat cu turelă servo și contrapunctură (modelul YL-45L) este produs de Quanzhou Yueli Automation Equipment Co., Ltd. Mașina are un design cu pat înclinat de 30 de grade cu o turelă servo 63 pentru scule. Este echipat cu sistem CNC FANUC Oi-TF PLUS (5), șuruburi cu bile de precizie Japan THK de 32 mm și ghidaje cu role liniare de precizie de 30 mm, oferind performanțe de prelucrare stabile și precise. Viteza axului variază de la 0 la 5000 RPM cu un motor de ax Huahong de 7,5 kW. Mașina are o contrapunctură de ghidare liniară cu propulsie hidraulică, cursa contrapunctului este de 500 mm, iar conicitatea contrapunctului este MT4. Diametrul maxim de strunjire este de 375 mm, iar lungimea maximă de prelucrare este de 380 mm cu mandrina.

Specificatii tehnice

Următorii parametri tehnici se aplică strungului CNC cu pat înclinat cu turelă servo și contrapunctură.

Configurație principală

Strungul CNC cu pat înclinat cu turelă servo și contrapunctură este echipat cu următoarele componente cheie.

Accesorii standard

Următoarele accesorii sunt incluse cu strungul CNC Slant Bed cu turelă servo și contrapunctură.

Structura mașinii și caracteristicile cheie

Strungul CNC cu pat înclinat cu turelă servo și contracapă încorporează următoarele caracteristici structurale și de performanță.

· Pat: design de pat înclinat de 30 de grade pentru rigiditate și flux eficient de așchii.

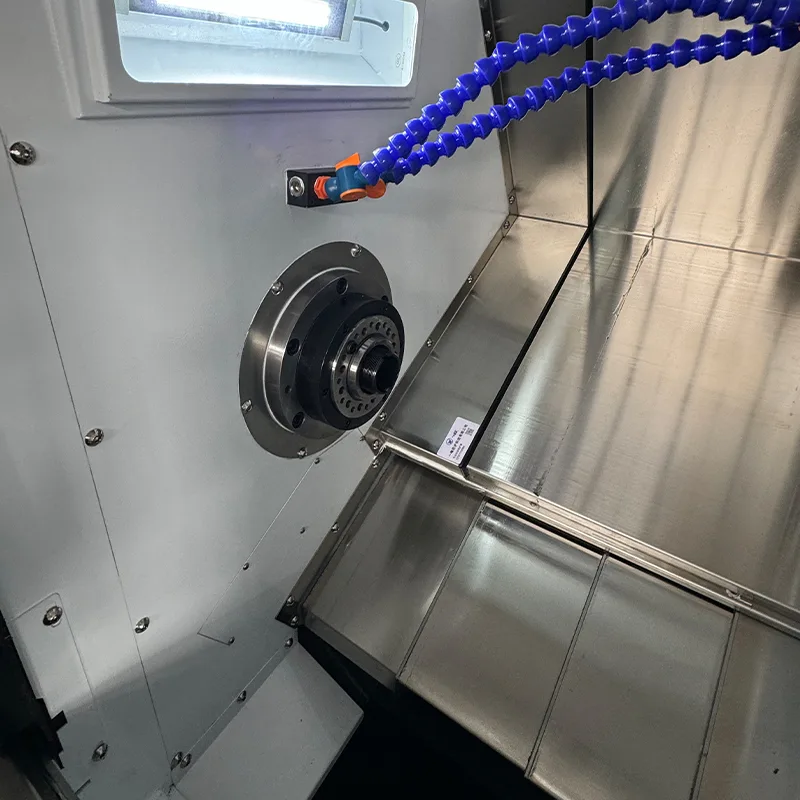

· Ax: Ansamblu ax de precizie cartus cu rulmenti Japan NSK. Ax model A2-5 cu diametrul de 170mm. Gama de viteze 0-5000 RPM.

· Ghidaj: Ghidajele cu role liniare de precizie Japonia THK de 30 mm. Axa X cu 4 blocuri standard, axa Z cu 4 blocuri extinse.

· Șuruburi cu bile: șuruburi cu bile de precizie Japan THK de 32 mm cu pas de 10 mm pentru ambele axe X și Z.

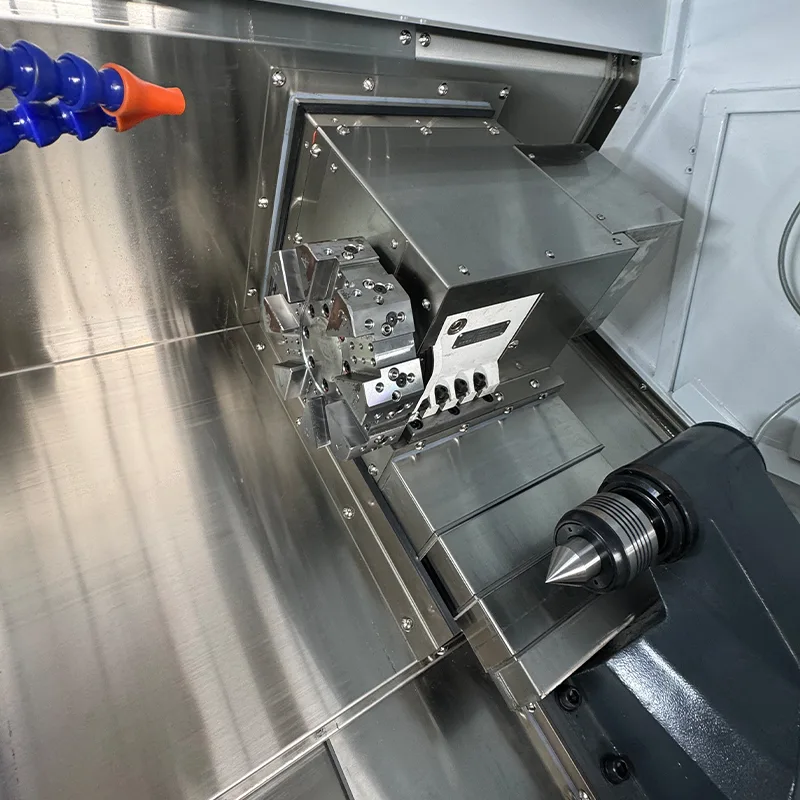

· Scule: 63 servo turelă pentru schimbarea automată a sculei.

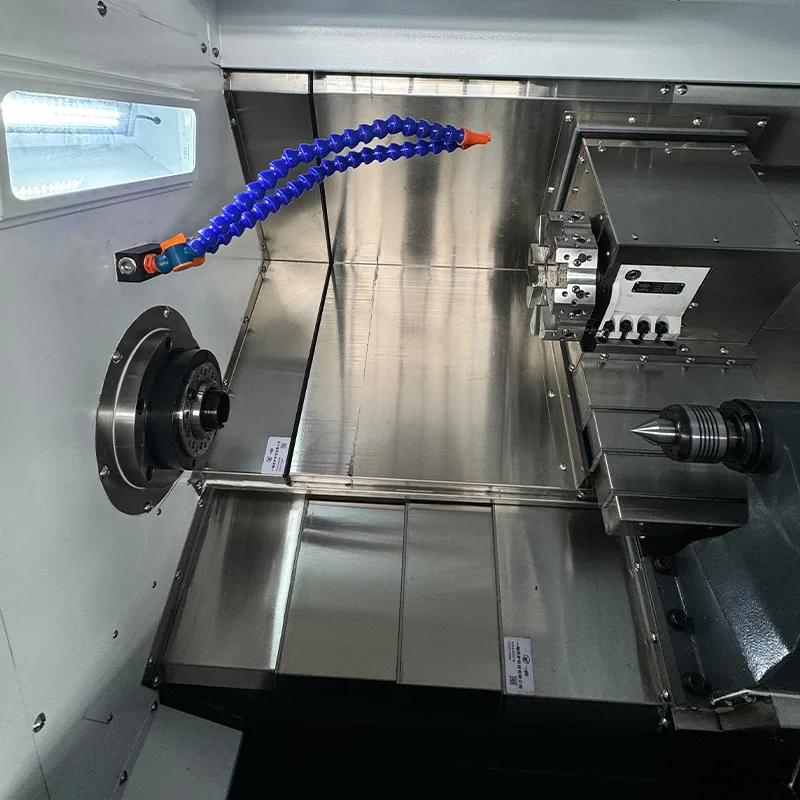

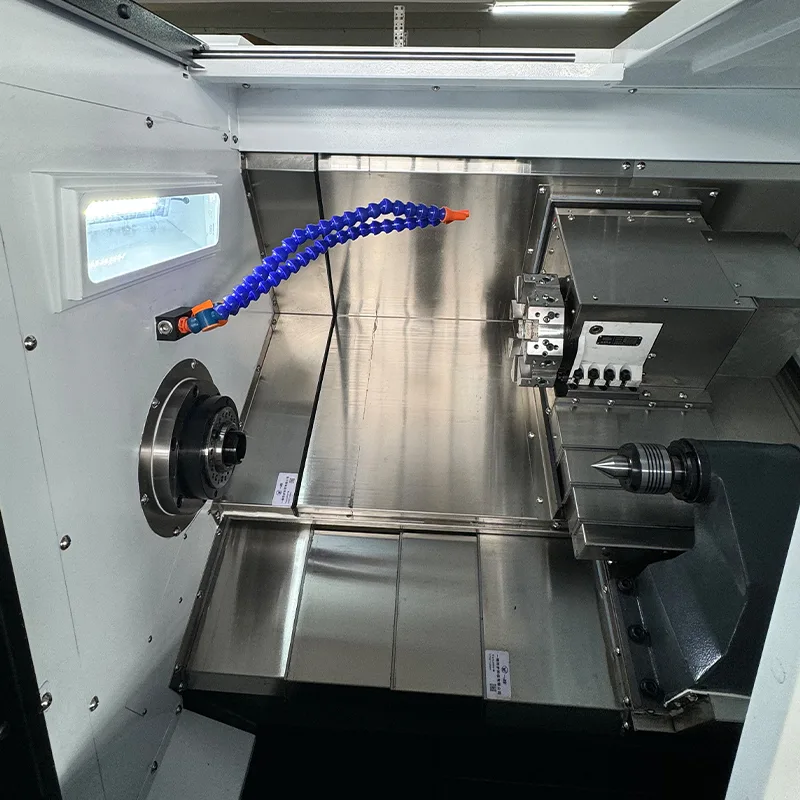

· Conpozit: Conpozit cu ghidaj liniar cu propulsie hidraulică. Cursă contrapoză 500 mm. Conic al contrapunctului MT4.

· Conexiuni motor: Motor principal cu transmisie prin curea, motoare X și Z cu transmisie directă.

Informații de comandă

Următoarele detalii de preț și de comandă se aplică strungului CNC cu pat înclinat cu turelă servo și contrapunctură.

· Nume produs: strung CNC cu pat înclinat (tip turelă cu scule)

· Model: YL-45L

· Condiții de plată: depozit de 30%, sold înainte de expediere

· Garanție: 1 an pentru piese (excluse daune provocate de om)

· Taxa: 13% TVA inclus

· Marfa: inclusa

Întrebări frecvente

Care este sistemul de control al acestui strung CNC cu pat înclinat?

Strungul CNC cu pat înclinat folosește sistemul CNC FANUC Oi-TF PLUS (5) cu servomotoare și acționări FANUC pentru axele X și Z.

Care sunt cursele axelor X și Z ale acestei mașini?

Cursarea axei X este de 200 mm, iar cursa axei Z este de 460 mm. Care este viteza axului și puterea motorului axului?

Gama de viteze a axului este de la 0 la 5000 RPM, iar puterea motorului axului este de 7,5 kW de la Huahong.

Ce tip de pat și unelte are această mașină?

Mașina are un pat înclinat de 30 de grade cu o turelă servo de 63 pentru schimbarea automată a sculei.

Care sunt specificațiile ghidajelor și șuruburilor cu bile?

Axele X și Z folosesc șuruburi cu bile de precizie de 32 mm și ghidaje cu role liniare de precizie de 30 mm, ambele din Japonia THK.

Care este greutatea și dimensiunile acestui strung CNC?

Dimensiunile mașinii sunt 1875×1021×1263mm, iar greutatea este de aproximativ 1,8 tone.

Ce tip de contrapunc are mașina?

Mașina are o contrapunctură de ghidare liniară cu propulsie hidraulică, cursa contrapunctului este de 500 mm, iar conicitatea contrapunctului este MT4.
