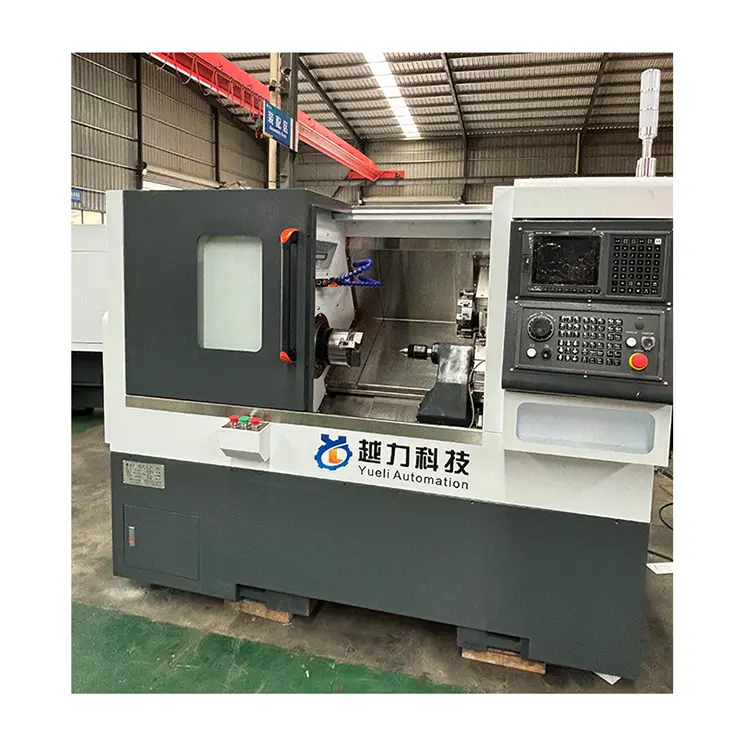

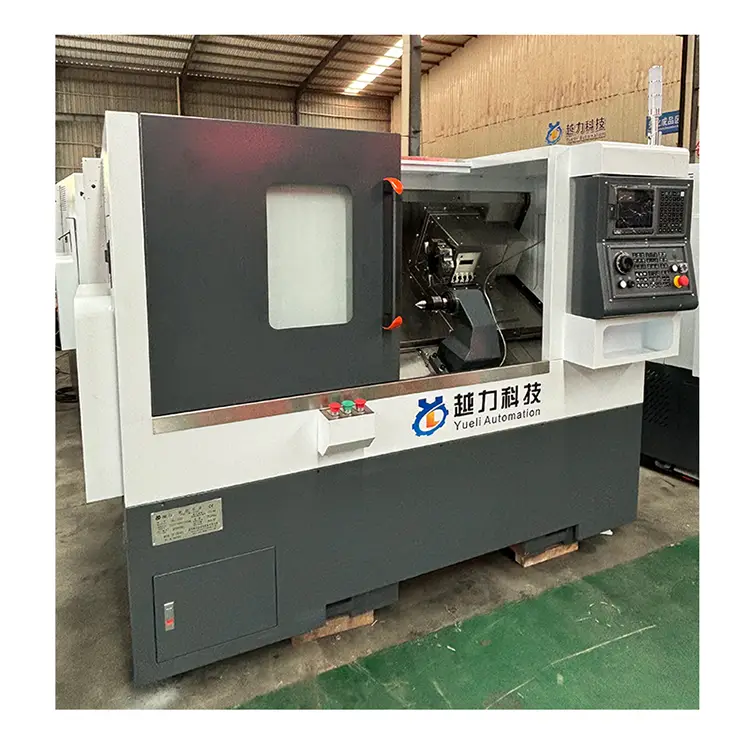

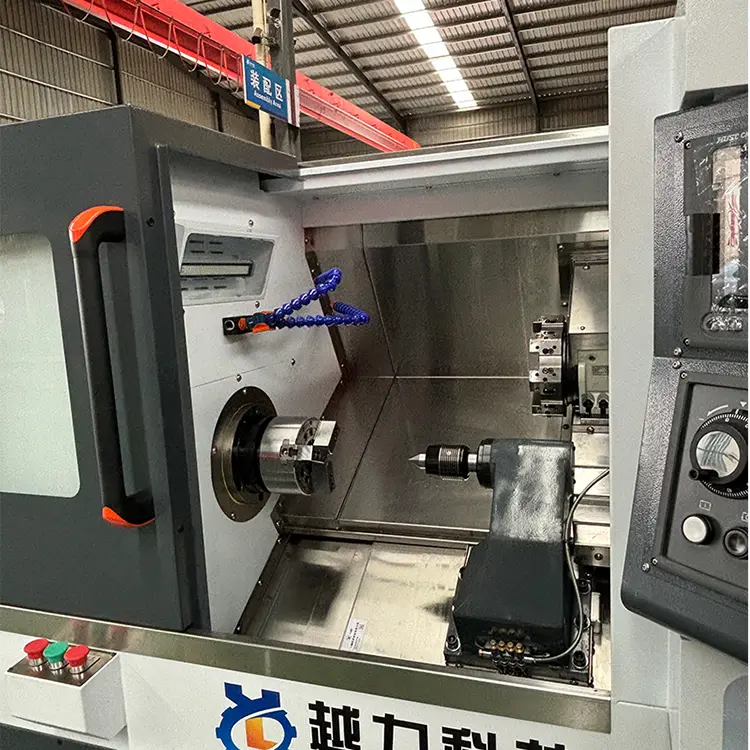

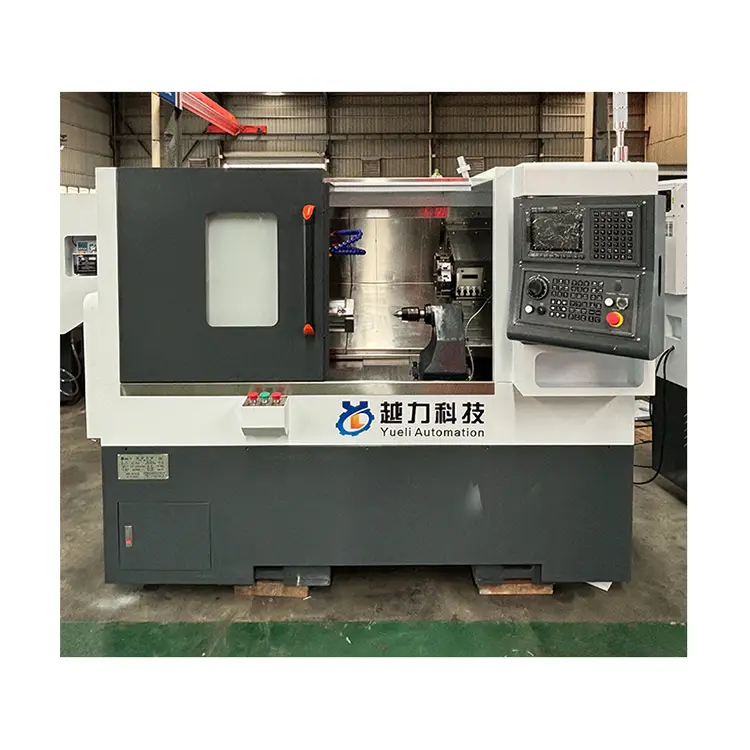

Instrument de turelă Turtă coadă CNC CNC

Număr de serie

Proiect

Unitate

Specificații (dimensiuni)

 Observații

1

Dimensiunea blatului de bord de tracțiune

mm

300*260

2

Călătoria cu axa Z.

mm

460

3

Călătoria cu axa X.

mm

200

4

Rotație maximă

mm

450

5

Distanța de la centrul arborelui principal până la suprafața mesei plăcii de tracțiune

mm

63

6

Distanța de la sol până la centrul arborelui principal

mm

1050

7

Lungimea maximă de procesare

mm

380 (inclusiv Chuck)

Luați ca exemplu Acer LQ63/80-220-8t

8

Diametrul maxim de cotitură

mm

375

9

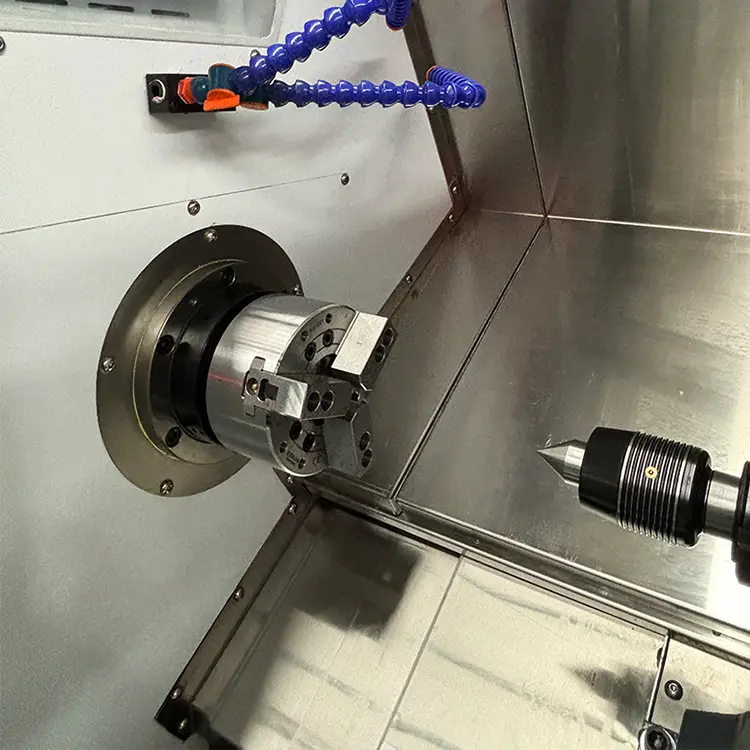

Model de fus (diametrul fusului)

mm

A2-5 (170)

10

Viteza fusului

RPM

0-5000

11

Specificații cu șurub cu bilă X.Z

32*10/32*10

12

Specificația șinei de ghidare X

30 de role

4 Slider-normal

13

Z Ghid Specificația feroviară

30 de role

4 prelungirea convențională a glisorului

14

Metoda de conectare a motorului principal X.Z

Banda sincronizată / conexiune directă / conexiune directă

15

X.Z flanșă/oprire a motorului

mm

130/110

16

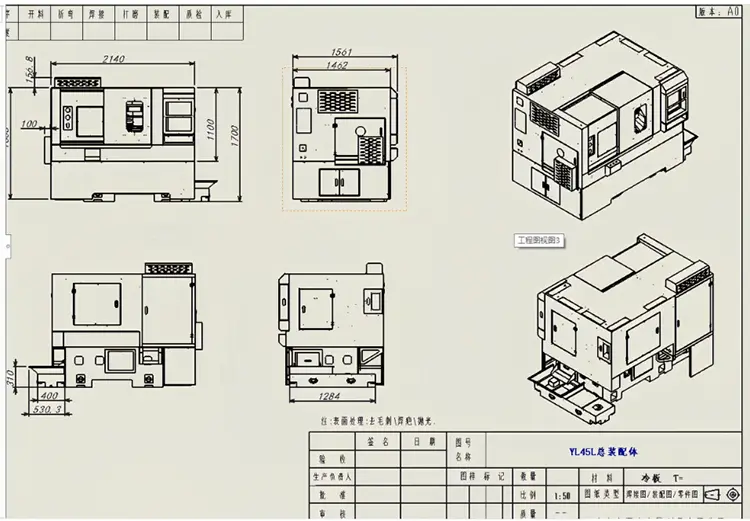

Dimensiuni ale mașinii optice (lungime, lățime, înălțime)

mm

1875*1021*1263

17

Greutate

 tonă

Aproximativ 1,8t

Nu conține fusul turnului de instrumente de acoperire interior și exterior

18

Metoda de încărcare a cuțitelor

63 Servo Turere

19

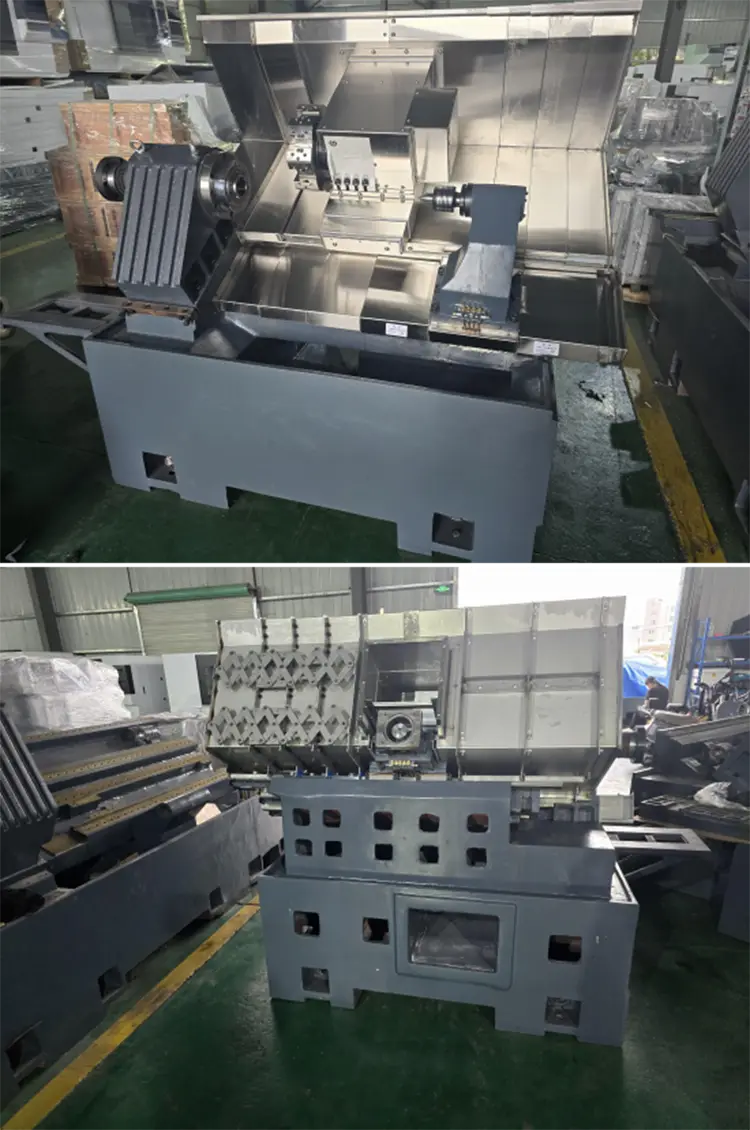

Forma și panta patului

Patul este înclinat la 30 de grade

20

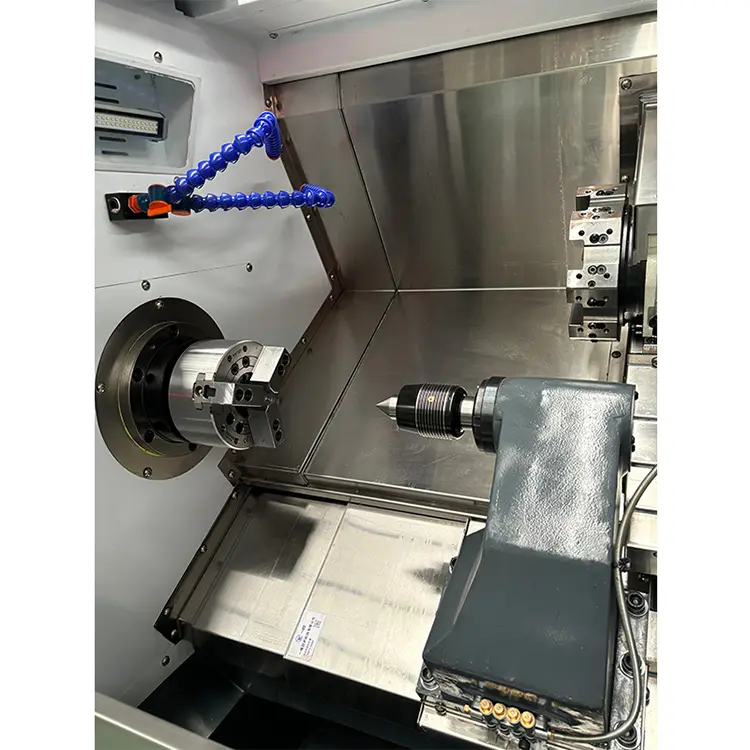

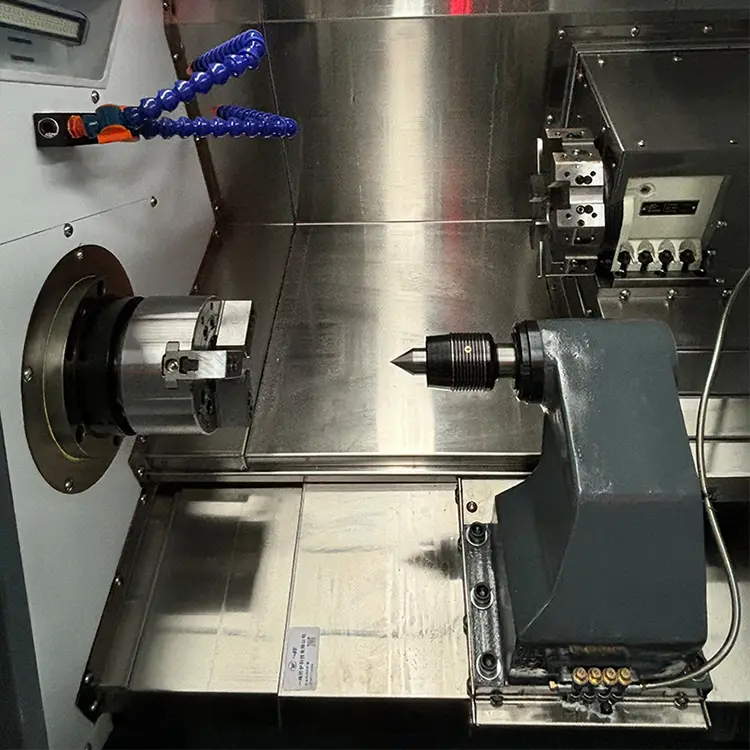

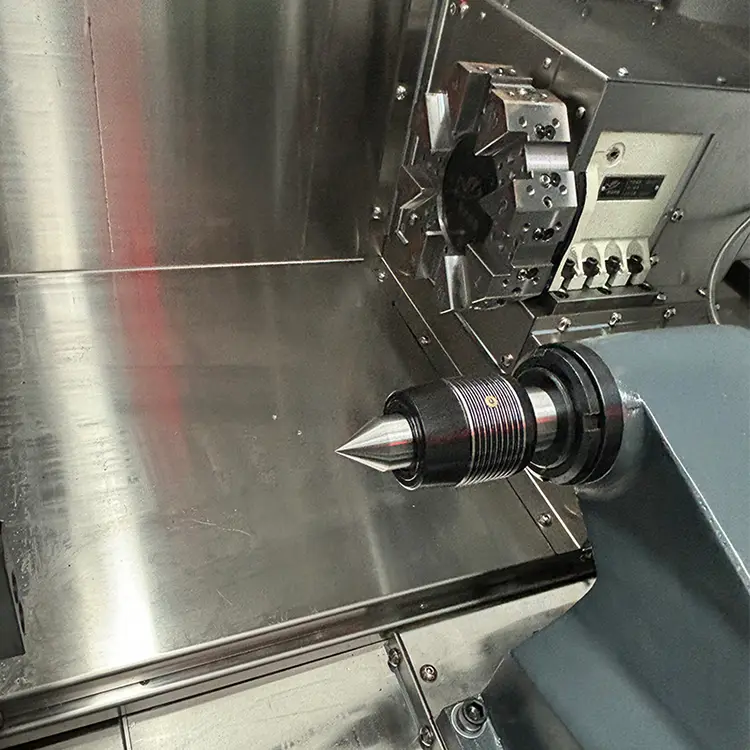

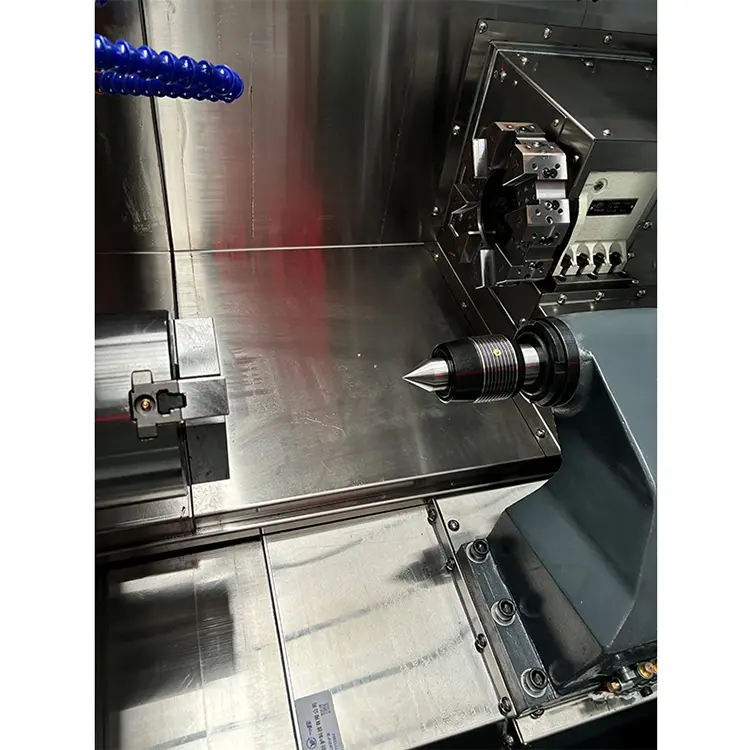

Cozi

Scaun de coadă de sârmă

21

Metoda de propulsie cu coadă

 Furaje hidraulice

22

Itinerarul scaunului de coadă

500

23

Model de top-top

Mossie 4
