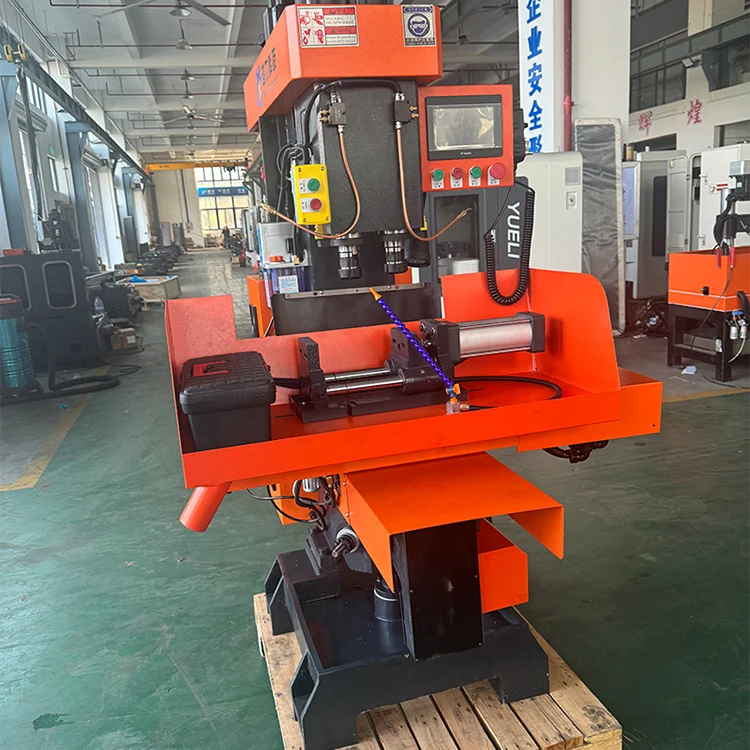

Cum redefinește mașina compusă verticală cu două axe procesarea loturilor de înaltă eficiență?

1. Arhitectură cu ax dublu

În inimaMașină compusă verticală cu două axeconstă într-o configurație cu ax dublu care schimbă fundamental modul în care este abordată procesarea loturilor. Spre deosebire de mașinile cu un singur ax care necesită treceri multiple și schimbări frecvente de scule, acest design încorporează două axe independente care funcționează într-un aranjament coordonat de axă verticală. Axele Z1 și Z2 sunt distanțate la 120 mm, permițând prelucrarea simultană a două caracteristici pe aceeași piesă de prelucrat sau prelucrarea paralelă a două piese separate.

Fiecare ax acceptă scule conice NT30 și oferă viteze reglabile de la 10 la 3000 r/min, oferind flexibilitate pentru operațiunile de găurire, alezare și filetare. Abordarea cu două axe dublează efectiv debitul pentru aplicații adecvate, menținând în același timp precizia necesară pentru componentele de montare a ușilor și articolele similare de producție în loturi medii.

2. Specificații tehnice de bază

Înțelegerea capacităților mașinii începe cu parametrii cheie. Următorul tabel rezumă specificațiile esențiale care definesc pachetul său operațional:

Cursarea axei X de 320 mm și cursa axei Y de 120 mm oferă o suprafață de lucru adecvată pentru produsele de montaj pentru uși și componente similare. Platforma de ridicare oferă 160 mm de distanță reglabilă, găzduind diferite înălțimi ale piesei de prelucrat. Cu o viteză maximă de deplasare de 30 m/min pe axa X, mașina oferă o poziționare rapidă care contribuie la reducerea generală a timpului ciclului.

3. Integritate structurală

TheMașină compusă verticală cu două axeeste proiectat cu accent pe rigiditate și durabilitate. Structura caroseriei este deosebit de compactă, menținând în același timp o rigiditate excelentă - un factor critic pentru menținerea preciziei în timpul operațiunilor simultane cu două axuri. Mai multe opțiuni de proiectare contribuie la această robustețe structurală:

• Axe din oțel aliat de înaltă calitate:Fiecare ax este fabricat din oțel aliat premium, supus proceselor de întărire și tratament termic, urmate de șlefuire de precizie pentru rezistență ridicată la uzură.
• Suprafețe de glisare stinse cu ultrasunete:Suprafețele de alunecare sunt supuse unui tratament de călire cu ultrasunete, sporind semnificativ duritatea suprafeței și rezistența la uzură. Un dispozitiv de lubrifiere integrat asigură performanță susținută pe o durată de viață extinsă.
• Sistem de poziționare tampon:Masa de lucru încorporează un dispozitiv de pornire cu poziționare tampon care minimizează vibrațiile în timpul mișcărilor laterale rapide.
• Mâner tip tijă de tragere:Siguranța este abordată printr-un design cu mâner cu tijă de tragere care rezistă la decuplarea accidentală.

Aceste elemente structurale asigură în mod colectiv că mașina menține precizia poziționării chiar și în cazul cerințelor producției continue în loturi.

4. Fluxul de lucru operațional

Filosofia operațională aMașină compusă verticală cu două axese concentrează pe reducerea intervenției manuale în timp ce maximizează debitul. Controlul PLC oferă un nivel mai ridicat de automatizare în comparație cu sistemele convenționale bazate pe relee, oferind o fiabilitate excelentă care reduce direct oboseala operatorului.

Caracteristicile cheie ale fluxului de lucru includ:

• Procesare cu o singură configurare:Operațiunile de găurire, alezare și filetare pentru un număr mare de piese pot fi finalizate dintr-o singură mișcare.
• Management multi-mașină:Funcționarea intuitivă și controlul automat permit unui singur operator să gestioneze mai multe mașini simultan.
• Ajustare convenabilă:Mașina dispune de mecanisme de reglare simple și intuitive, reducând timpul de configurare între loturi.
• Design anti-poluare:Echipamentul încorporează caracteristici care minimizează riscurile de contaminare, făcându-l potrivit pentru mediile în care curățenia este o problemă.

Acest design al fluxului de lucru se traduce direct într-o eficiență mai mare pentru mediile de producție cu loturi mici și medii, unde timpul de configurare și disponibilitatea operatorului dictează adesea productivitatea generală.

5. Domeniul de aplicare

Mașina compusă verticală cu axă dublă este special concepută pentru producția și procesarea produselor de montaj pentru uși în loturi mici și medii. Această concentrare asupra aplicației folosește capacitatea mașinii cu ax dublu de a găuri, alezează și atinge mai multe funcții ale componentelor feroneriei ușii într-o singură operațiune de strângere.

Dincolo de accesoriile pentru uși, specificațiile mașinii, în special diametrul maxim de găurire de 32 mm și capacitatea de filetare M32, o fac potrivită pentru o gamă mai largă de componente din cupru și metale neferoase. Greutatea mașinii de 900 kg și amprenta la sol de 1100 × 1230 × 1980 mm (inclusiv capacul din tablă) indică o mașină suficient de substanțială pentru mediile de producție, dar suficient de compactă pentru atelierele cu spațiu limitat.

Alegerea componentelor definește și mai mult profilul de fiabilitate al mașinii: servomotoare Sunicon și sistem CNC, contactori AC Schneider, relee Omron și șuruburi cu bile și glisiere liniare. Această combinație de mărci consacrate și componente de calitate contribuie la reputația mașinii pentru performanță constantă.
