Mașină compozită de foraj cu trei axe rotative cu cinci stații

Sunteți binevenit să veniți la fabrica noastră pentru a cumpăra cea mai recentă mașină compozită de găurit cu trei axe și cinci stații de vânzare, cu preț scăzut și de înaltă calitate, YueLi așteaptă cu nerăbdare să coopereze cu dvs.

Trimite o anchetă

Descriere produs

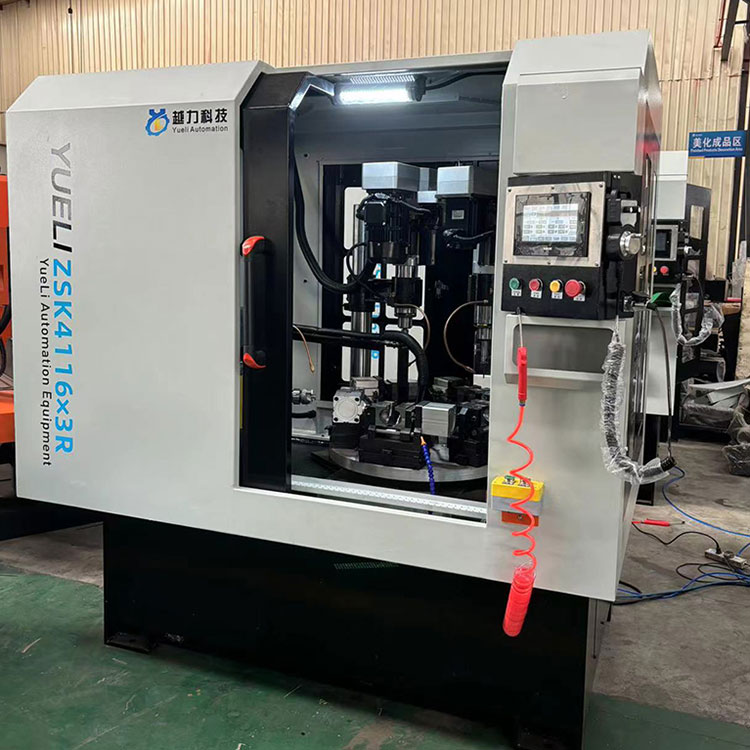

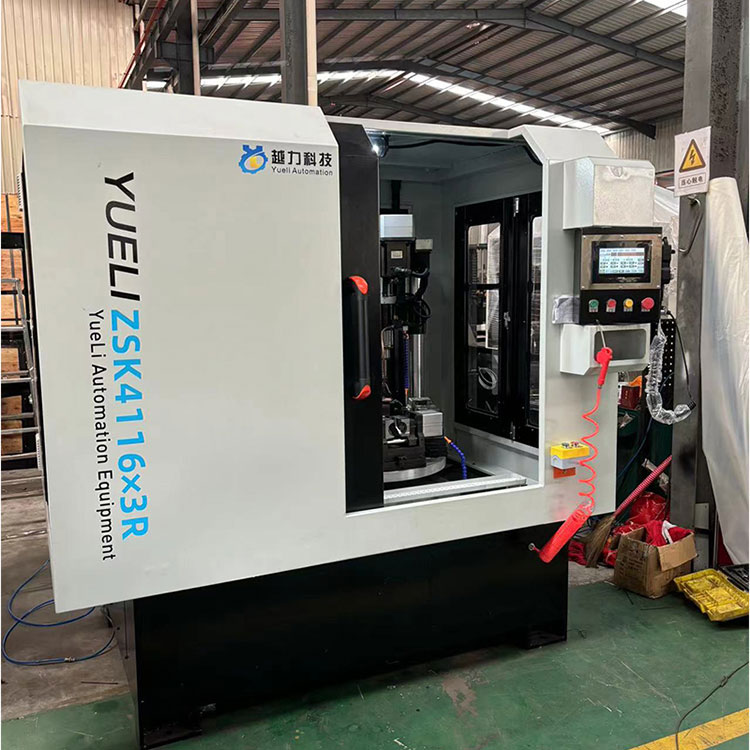

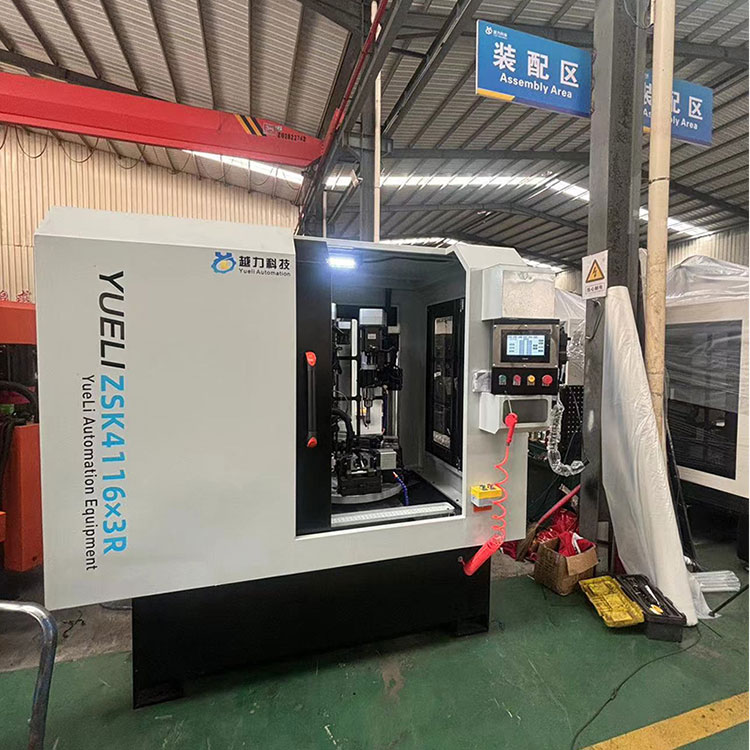

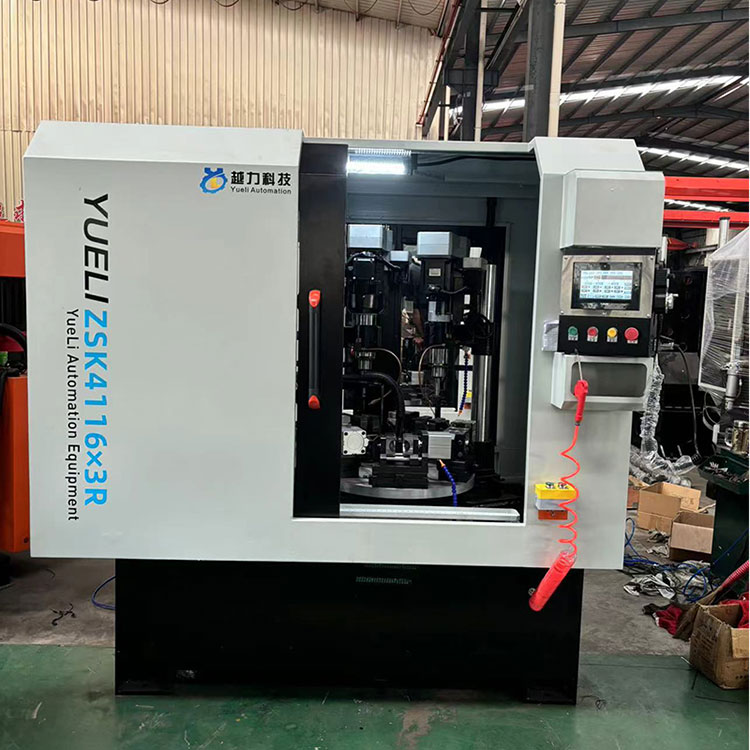

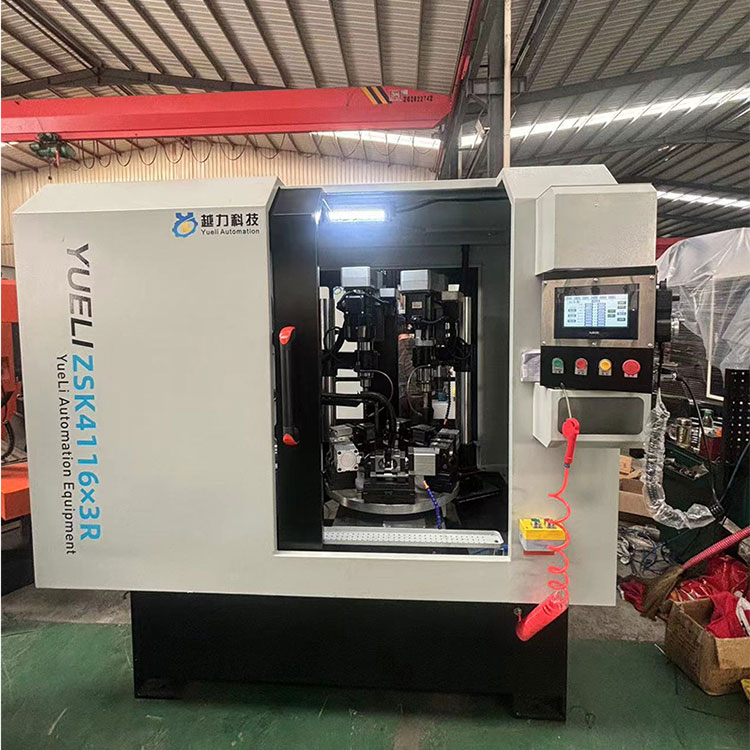

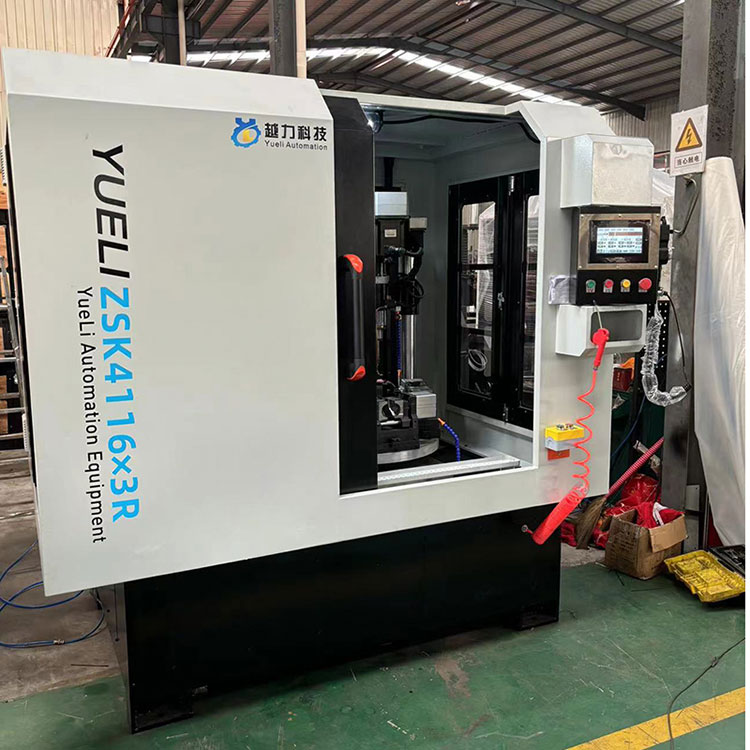

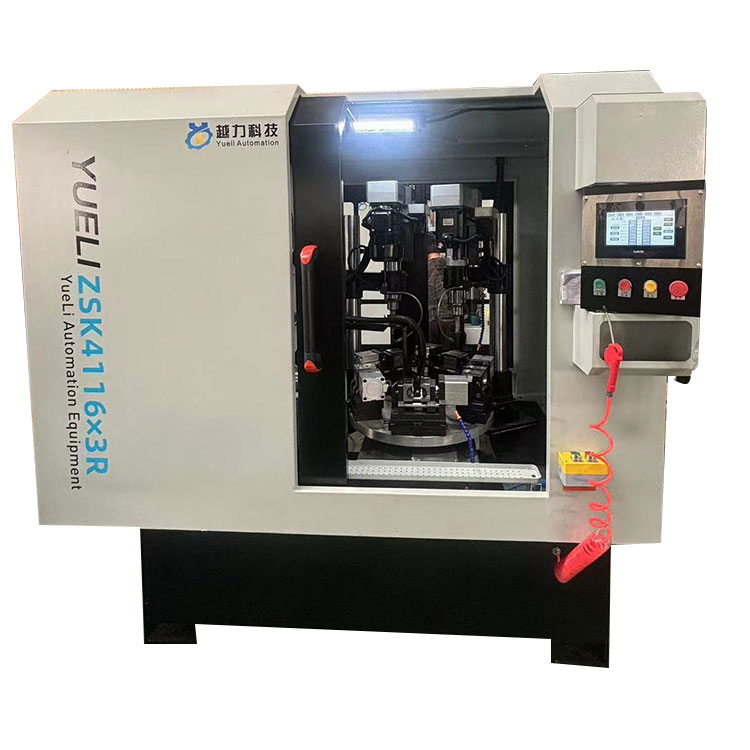

Mașina de găurit și filetare cu trei axe și cinci stații de la Yueli Automation Equipment ZSK4116×3 este potrivită pentru producția și procesarea produselor pentru uși de loturi mari și mijlocii. Mașina unealtă are un aspect neted și generos, funcționare simplă și intuitivă, reglare convenabilă și adoptă control CNC, cu un grad mai mare de automatizare, fiabilitate bună și intensitate redusă a muncii pentru operatori. Poate realiza operarea și gestionarea mai multor mașini de către o singură persoană și este un echipament de procesare antifouling ideal și eficient.

Configurație principală:

Număr de serie	Numele produsului	Model/Specificație	Cantitate	Marca
1	baza	Componente de sudura	1	Autoprodus
2	Lagărele arborelui principal	JT6-YL92	6	Harbin
3	Cap de foraj și atac		1	control numeric
4	Cap de foraj	JT6-YL92	2	control numeric
5	Disc de segmentare automată	5 posturi de lucru	1	Yuntong
6	Fixare pentru piesa de prelucrat	Pneumatic	5
7	servomotor	2,3 kW	1	Xinjie
8		750W	2	Xinjie
9		1,2 kW	1	fii deschis la navigare
10	utilaje electrice	3KW	1	Jinling
11		1,5 kW	1	Nuofan
12		750W	1	sheng xiang
13	touch screen	TG765S-XT	1	Xinjie
14	Contactor	LC1N1801	1	Schneider
15	Control PLC	XTM-60T	1	Xinjie
16	Alimentare în mod comutator	PMT-24V150W2BA	1	Delta
17	Convertor de frecventa	3PH-380V	1	Ușor de condus
18	Supapă electromagnetică	4V210-08	6	Yadek
19	Scut	Complet închis	1

Principalii parametri tehnici

Număr de serie	categorie	Specificații de date	remarci
1	Numărul de posturi de lucru	5 persoane
2	capacitate de lucru	Diametrul maxim de găurire și filetare al capului de putere este de 13	Componente din oțel
3	Precizie de segmentare a plăcilor turnante	Precizia de ieșire a splitterului este ≤± 0,03	Configurație de referință motor RV75 0.75KW
4	Tip suport de scule ax	JT6-ER20	Configurație standard
5	Parametrii axului	RPM maxim 0-2000/min	Viteza reglabila
6	Metoda de instalare a mânerului cuțitului	Strângere manuală cu șuruburi
7	Metoda de prindere a sculei	ER20 (8 până la 14)	Configurație standard
8	Cap de putere orizontal	Luni 4#
9	Tip suport de scule ax	Morse 4 # ER40 (3 până la 30)
10	Parametrii axului	RPM maxim 0-1500/min	Viteza reglabila
11	Precizia muncii	Precizie de poziționare a găurii de 0,05/precizie de poziționare repetată de 0,03
12	Presiunea sursei de gaz de lucru	5-6 kg/c㎡
13	Diametrul bancului de lucru	680 mm
	Capacitate de alimentare	Putere totala 10,5 kW
	Dimensiunea mașinii	2070X1860X2100	resurse de referință
	Greutatea mașinii	Aproximativ 1600 kg	resurse de referință

Structura și performanța mașinii-unelte

Mașina rotativă cu trei axe și cinci stații de găurit și filetare este sudată cu piese de oțel și tratată cu îmbătrânire artificială. Are precizie și stabilitate bună. Întreaga mașină este o structură combinată, echipată cu un sistem PLC și are o mobilitate puternică.

1 cap de găurire și filetare, capacitate de găurire: 16 mm pentru piese din oțel, 20 mm pentru piese din aluminiu, cursa de găurire 100 specificații, mod de alimentare: servoalimentare, un motor principal: 3KW, capul de putere și orificiul de prelucrare a piesei pot fi reglate manual în sus și în jos, înainte de reglare, slăbiți cele două șuruburi de pe suprafețele superioare și inferioare ale glisierei, rotiți roata de mână pentru a crește și a reduce puterea cap și strângeți cele două șuruburi după ce capul motor este poziționat pentru a preveni alunecarea de la sine; 2 capete de găurire: capacitate de găurire: 13 mm pentru piese din oțel, 16 mm pentru piese din aluminiu, specificații cursă de găurire 80, modul de alimentare: servoalimentare, un motor principal: 2,3 kW, capete de foraj și de filetare (JT16) sunt instalate vertical, iar înălțimea centrului pieselor poate fi reglată manual în sus și în jos. Echipat cu o placă rotativă divizată automată cu cinci stații pentru a obține poziționarea a cinci stații, iar fiecare unealtă poate fi reglată înainte, înapoi, stânga și dreapta. Ușor de încărcat și descărcat. Fiecare ax are control independent și funcții de reglare manuală. Rulmenții axului sunt toți rulmenți Harbin; Sistemul de lubrifiere automată intermitentă, ungatorul de ulei, capul de foraj și capul de alimentare au funcții de avans rapid, înainte lent, de lucru înainte și înapoi rapid.

Fluxul procesului: porniți mașina → încărcați manual materialul în poziția de încărcare → întoarceți placa rotativă la prima stație → trei stații procesează găurirea și filetarea în același timp → descărcarea manuală → introduceți al doilea ciclu.

Structura principală a mașinii-unelte:

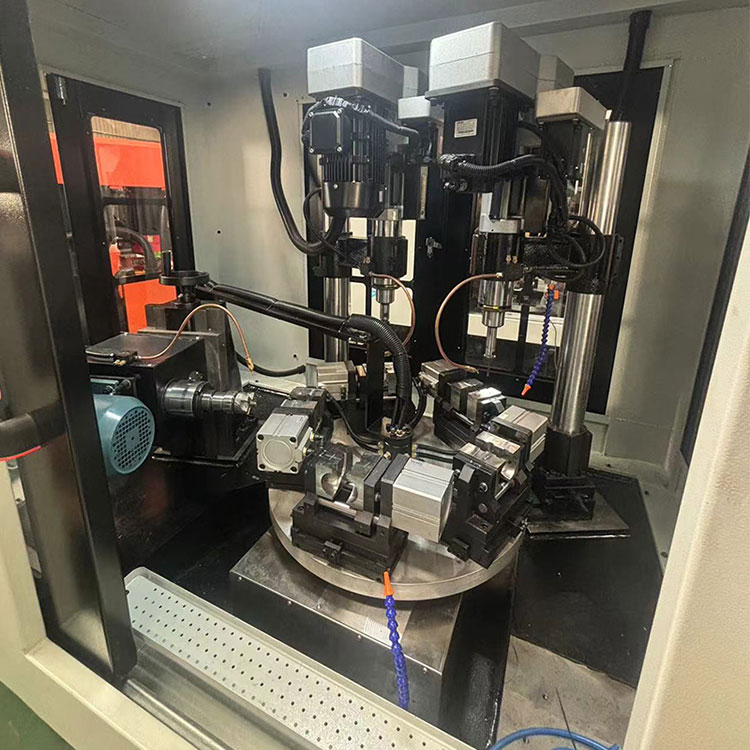

Distribuția capului de putere: cap de putere orizontal pentru suprafața de găurire și frezare, o unitate de ax de găurire verticală, două unități de ax de filetare verticală, platou rotativ cu cinci stații, o bază; un set de sistem de circuite, cinci seturi de dispozitive de fixare și un set de protecție din tablă complet închisă.
