Mașină de setare a sculelor cu pat plat

Număr de serie

Nume

Parametri

Alte explicații

1

Sistem de control

Sistem Huaxing

2

Arborele principal

Viteza de rotație este 0-300 pe minut, iar diametrul arborelui principal prin conducta de conectare a găurii este φ48

3

Șurub de plumb

Pitchul axei X: 6mm

Cursa maximă a axei X este de 600mm în diametru

Pitch-axa Z: 8mm

Cursa maximă a axei Z este de 350mm

Porniți șurubul de plumb

4

Motor fus

Spindle servo 4kw

5

Motoare servoase și șoferi

Un set de servo cu axa X și un set de servo-axă z

Viteza maximă de poziție a axei X și a axei Z este de 18- 24m/min

Sistem Huaxing

Mișcarea maximă standard din fabrică este în direcția z: 14m/min

X Direcția: 12m/min

6

Metoda de prindere

Cilindru rotativ

Spring Chuck (personalizat)

7

Ghid șină

Taiwan Shenghe

Rolă

8

Rotație de pat

Φ360mm

9

Lungimea bancului de lucru

400mm

10

Diametrul rotativ al bancii de lucru

Φ80

11

Repetați poziționarea

0,005mm

12

Forma de odihnă a cuțitului

Cuțit de rând

13

Specificația mașinii -unelte (MM)

1650 în lungime *1200 în lățime *1600 înălțime

14

Greutatea mașinii -unelte (kg)

1000kg

15

Structura patului

Cadru de pat turnat

16

Tablă de protecție

Protecția completă

17

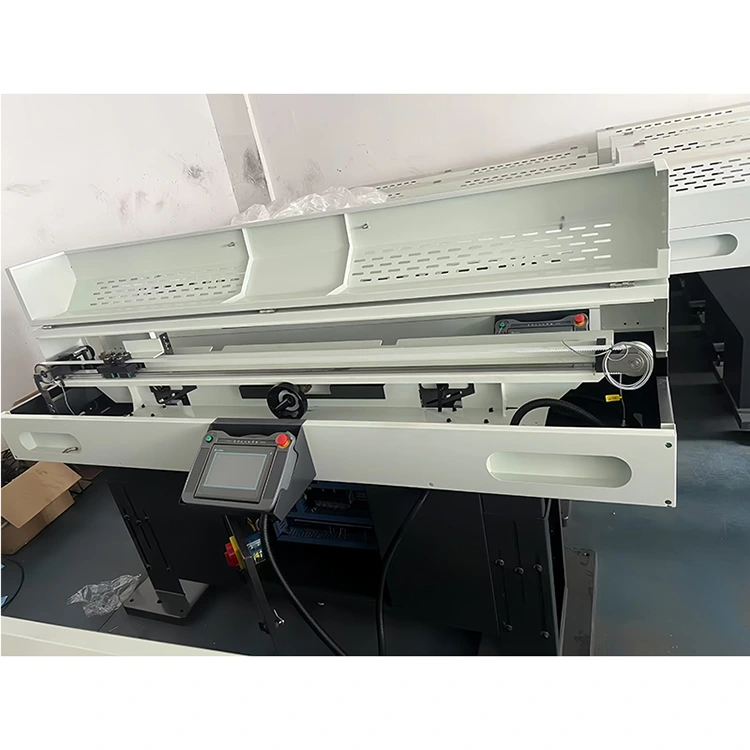

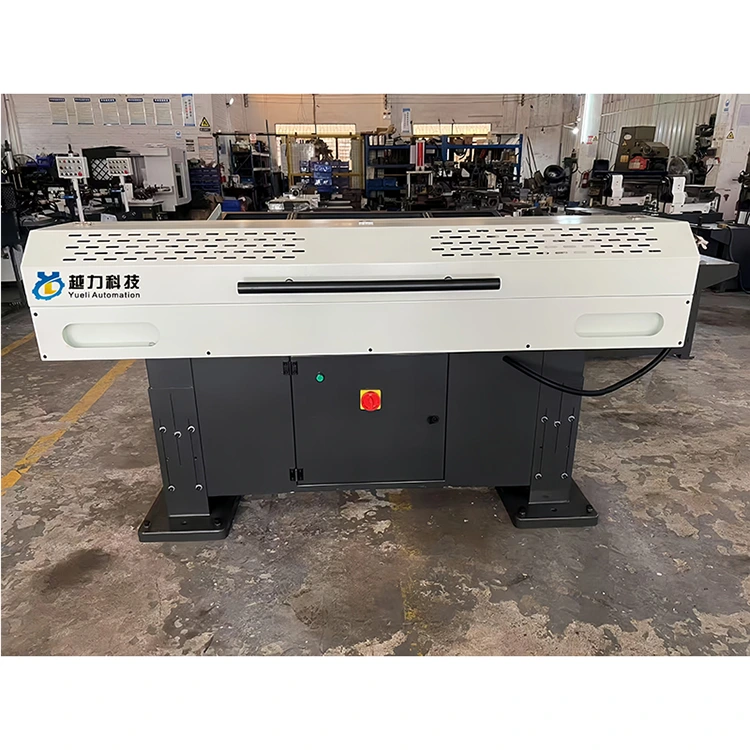

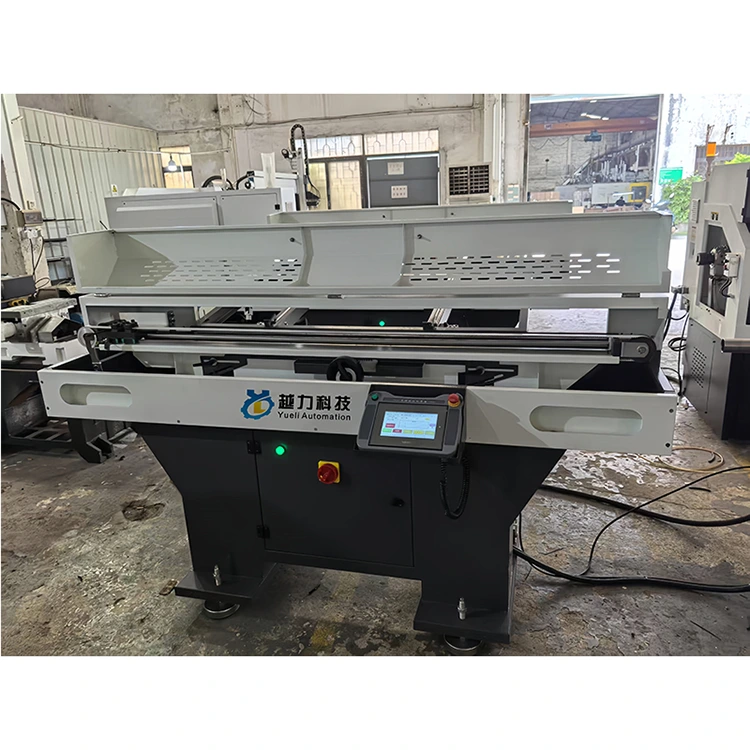

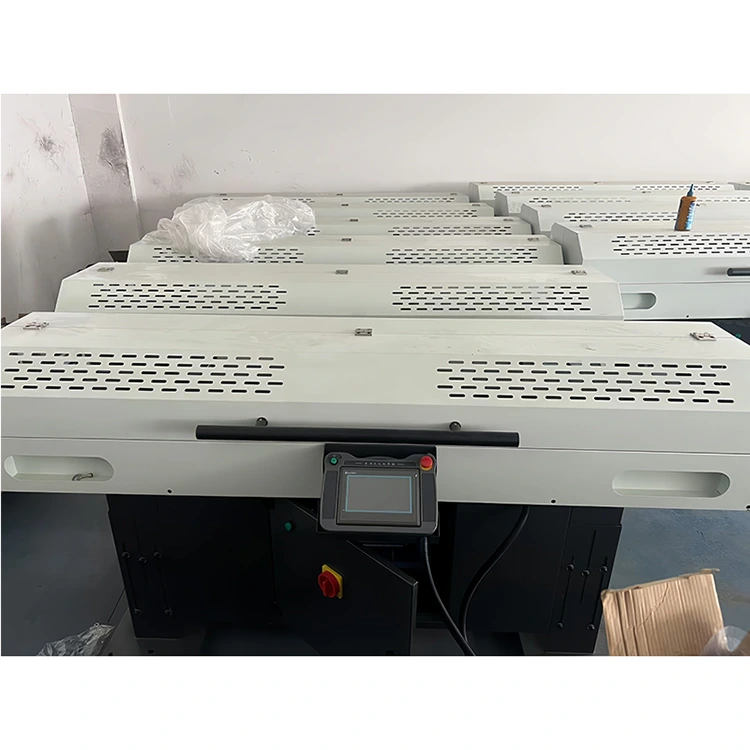

Mașină de alimentare

Lungimea materialului este de 1500mm și diametrul exterior este φ15-φ40mm

Dimensiunile externe sunt 2100*600*1300mm

Materiale de proces, cum ar fi φ20/ φ24/ diagonală hexagonală 27/ diagonală hexagonală 35, etc.

18

Dimensiuni combinate ale mașinilor -unelte

3800*1200mm

Număr de serie

Nume

Cantitate

Alte explicații

1

Instrumente

Două seturi

2

Manual de instrucțiuni al sistemului

Două cărți

Numele produsului

Număr de tip

Cantitate

Prețul unitar: (yuan) pe unitate

Suma (yuan)

Observații

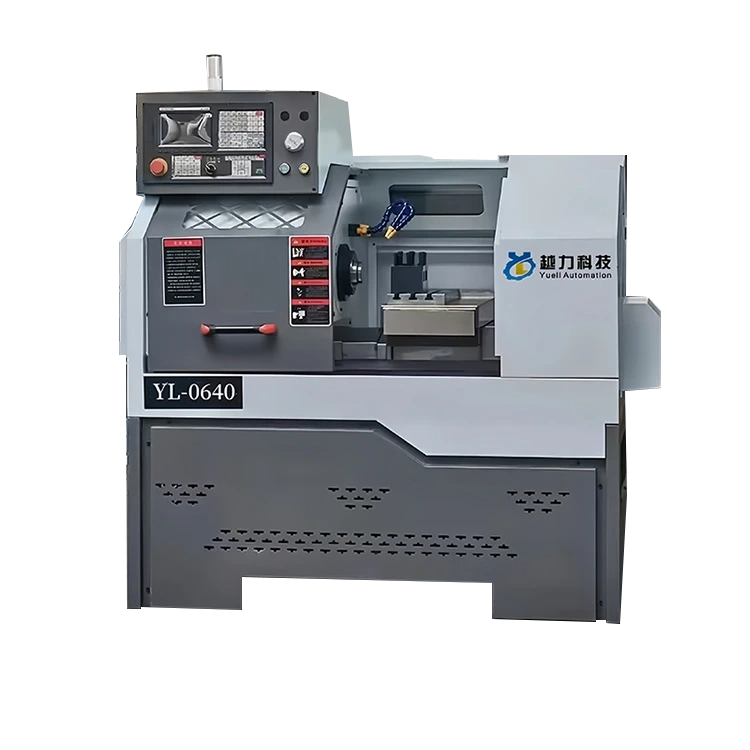

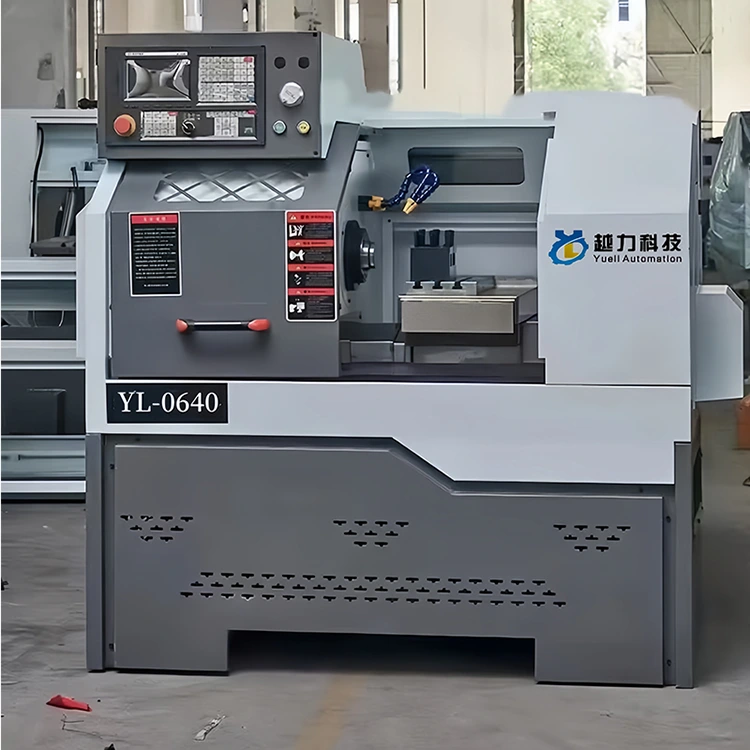

Strung CNC

CK-0640

1

43000.00

48000.00

Inclusiv impozite

Mașină de alimentare

1

18000.00

21000.00

Prețul total și impozitul (în scrisori de capital): ￥: 69000,00 元
