Eșantionare de bază în afara schiței

Mașină de fotografiere cu miez rece complet automată. Despărțire orizontală a matriței

◆ Introducere a echipamentelor:

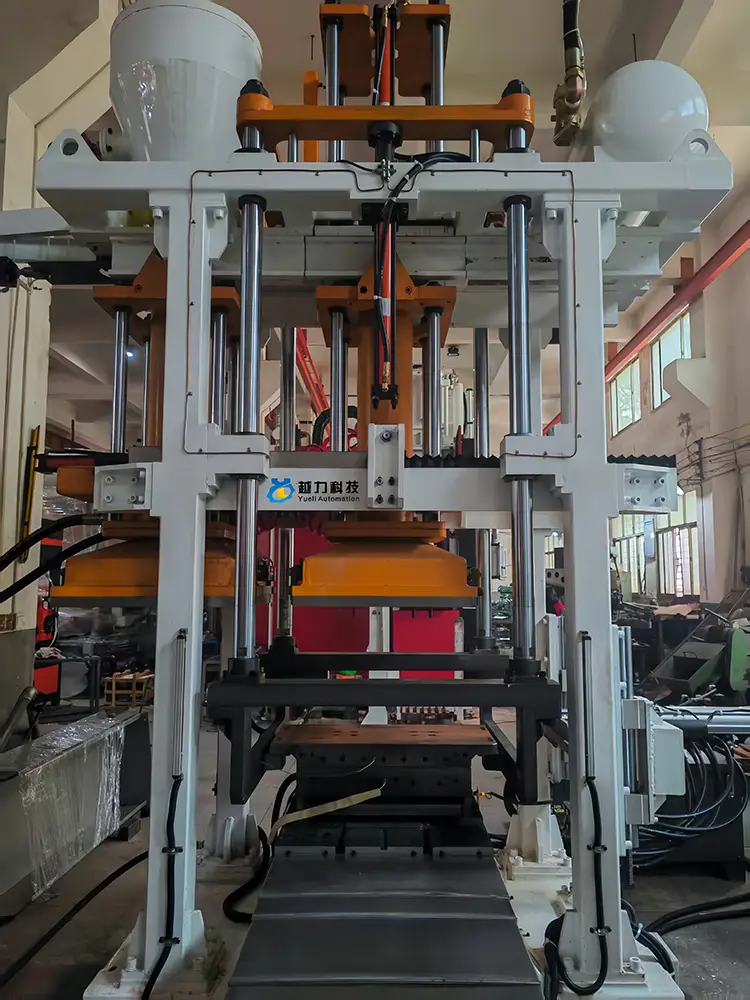

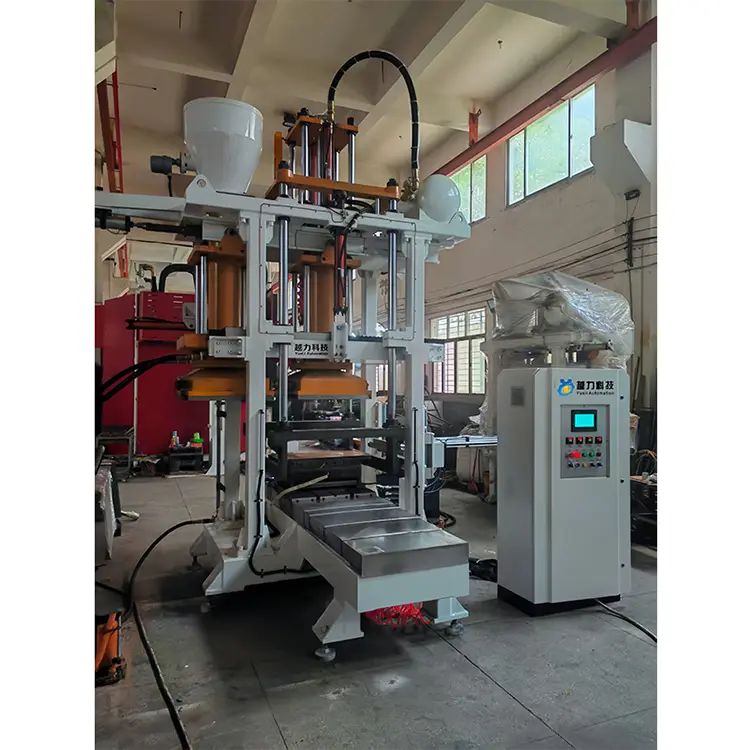

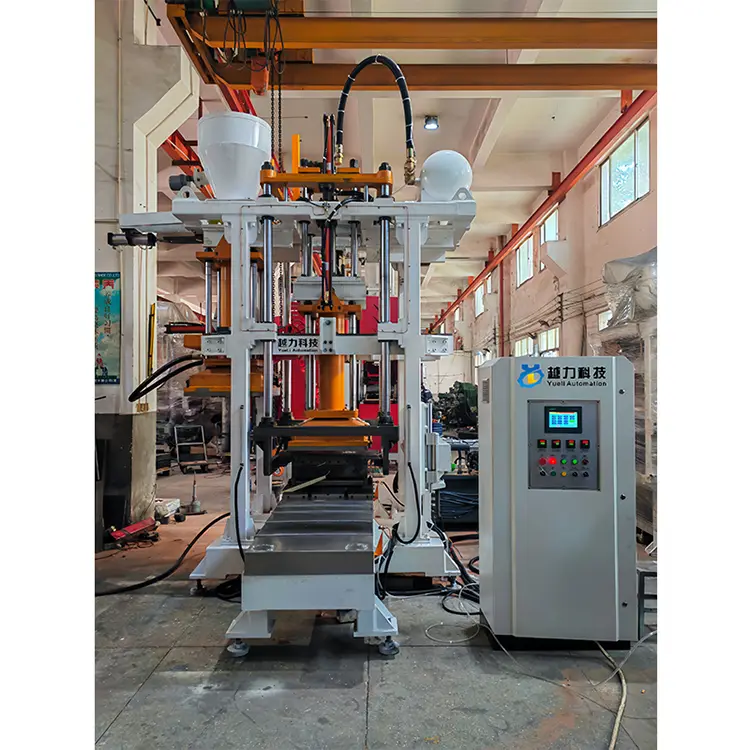

[Mașină de fotografiere complet automată cu miez rece. Despărțire orizontală a matriței]

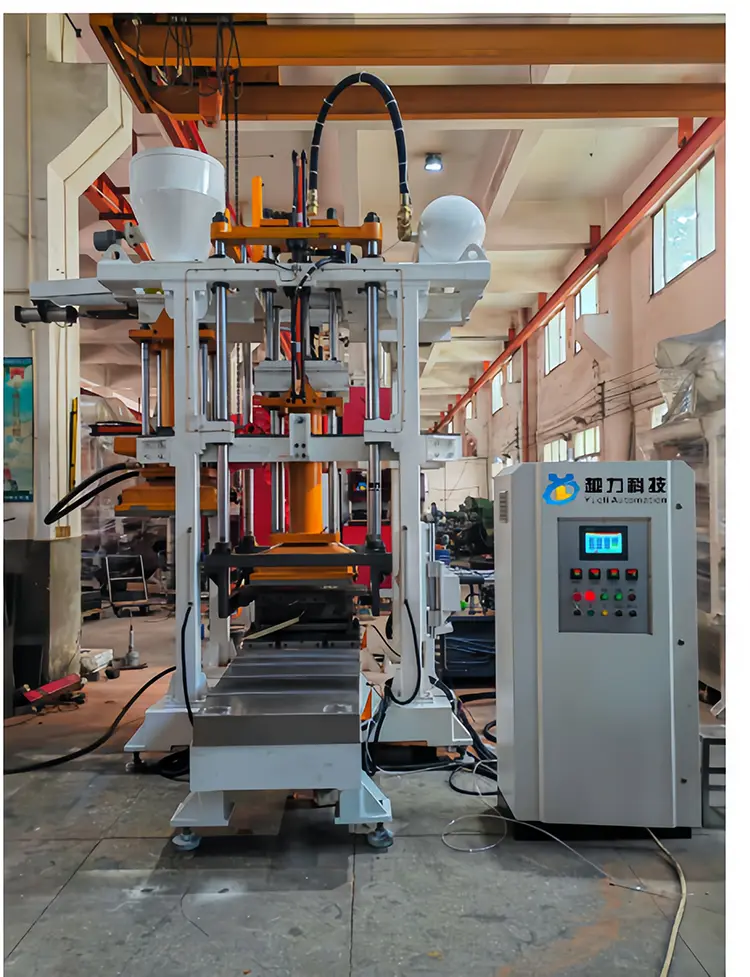

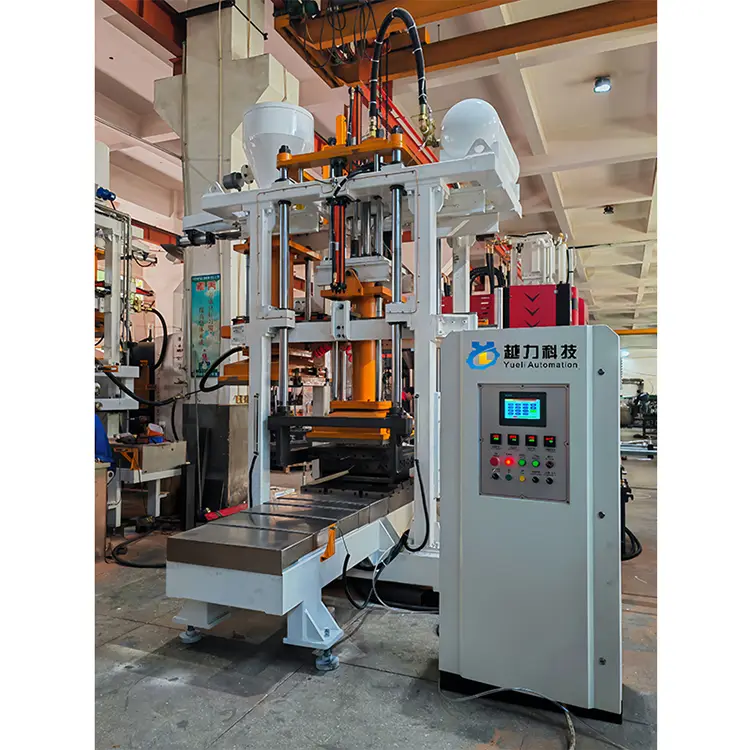

YL1080H-40A Mașină de fotografiere a miezului cu miez rece complet automată [fotografierea excelentă de nisip vertical. „Partajarea orizontală a mucegaiului.

Sistem programabil de control al programului PLC. Sistem hidraulic de precizie servo. Îndepărtarea miezului din exteriorul mașinii de alunecare a ghidului liniar. Adăugarea nisipului de inducție a liftului

Mașina de fotografiere a miezului rece complet automată (despărțire orizontală a matriței) prezintă, de asemenea, o tragere excelentă de nisip vertical. Despărțire orizontală a matriței. Ghidul liniar de precizie al matriței inferioare este îndepărtat pentru preluarea miezului. Mașina de adăugare a nisipului de detectare inteligentă, complet automat/manual, echipament de fabricare a miezului cu miez rece, funcționează pe principiul injectării nisipului brut amestecat în cutia de miez, suflarea gazului și apoi întărirea rapidă, obținând astfel o suprafață strânsă și netedă. Produsele de nucleu de nucleu de nisip de înaltă calitate, cu dimensiuni precise, sunt utilizate pe scară largă în industrii precum protecția împotriva incendiilor de supapă, turnarea stivei de fontă din fontă și turnarea de precizie a noilor aliaje de aluminiu de energie.

◆ Specificații și modele principale ale echipamentelor

①YL660H-25A ②YL870H-25A ③YL1080H-40A ④YL1210H-50A ⑤YL1512H-50A

◆ Funcții principale ale echipamentelor [YL1080H-40A Cold Cold. „Eșantionarea miezului în afara direcției de derapaj.

1.. Sandblasting vertical excelent. Despărțirea orizontală a matrițelor. Sistem german de control Siemens

2. Sistemul hidraulic de prescripție Servomance Precision, Taiwan Airtac Sistem pneumatic de precizie

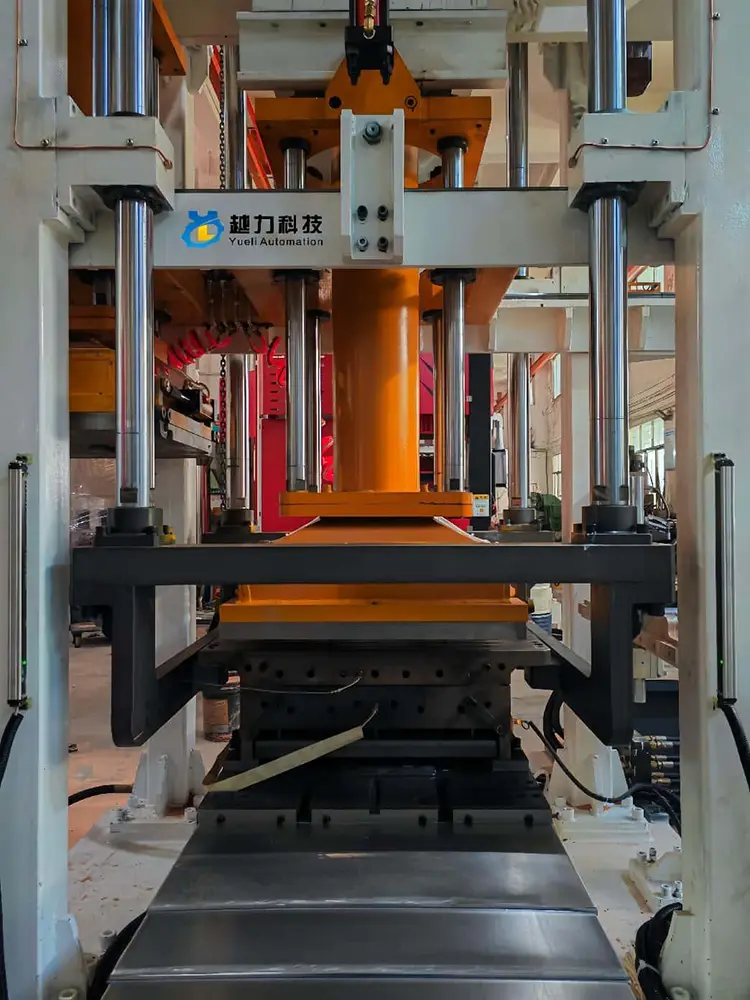

3. Nucleul este preluat din exteriorul mașinii glisante de ghidare liniară de precizie a matriței inferioare, iar se folosește mașina de adăugare a nisipului de detectare inteligentă

4. Mașină de turnare ecologică de înaltă calitate, cu un design integrat de îndepărtare a fumului și prafului pentru panoul de echipament general

◆ Parametri tehnici ai echipamentelor principale [YL1080H-40A Cold Core] "Eșantionare de bază în afara direcției derapajului.

◆ Procedura de lucru a echipamentelor [YL1080H-40A Cold Cold. „Eșantionarea miezului în afara direcției de derapaj.

Intrare inferioară a matriței → Închidere a mucegaiului [presiune în jos] → Intrarea modulului de combinație [modul de tracțiune a miezului] → Intrarea capului de injecție de nisip → Injecție de nisip Capul în jos

Răzuire de nisip (nisip de curățare) → Presiune în jos a capului de injecție de aer → Injecție de aer → Solidificarea miezului de nisip → Retragerea modulului combinat (îndepărtarea miezului și resetare) → Mold superior (mucegai de nisip rămas în matriță) → Prima deschidere a matriței Deschiderea 20-50mm (nucleu de nisip) → A doua deschidere/Aer injecție de aer Ridicare → Core de jos (nisip de bază (resetare)/Nisip de injecție de nisip. Demolding) → Eliminarea miezului în afara mașinii → ⒆ Timp de îndepărtare a miezului sigur → ⒇ Resetați mucegaiul inferior resetarea miezului de sus

◆ Configurarea echipamentului [YL1080H-40A Cold Cold. „Eșantionarea miezului în afara direcției de derapaj.

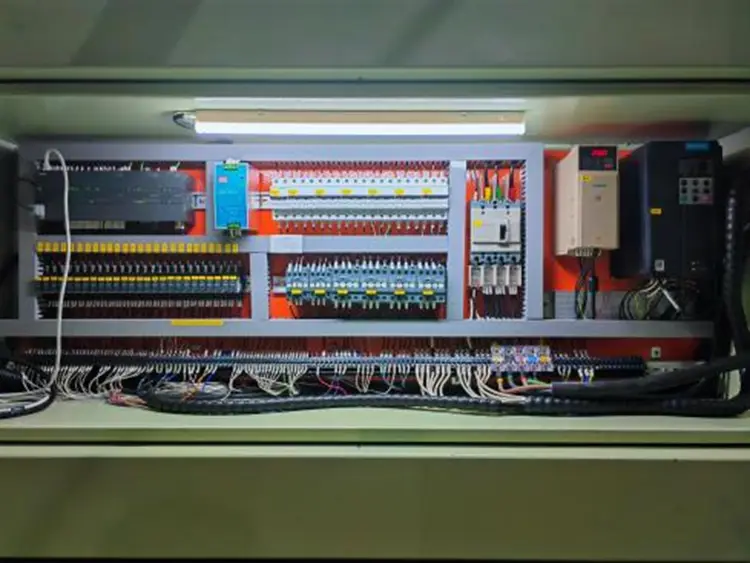

1. Sistem de control electric: Sistem de control electric de funcționare de înaltă calitate de la Siemens of Germany (ecran tactil și tip de împărțire a programului)

Siemens Series Buttons High-end Switch [Buton de pornire, comutator rotativ de viteze]

2. Sistem hidraulic: Servoman Huichuan Precision Precision Schimbare fără viteză Sistem hidraulic, componente hidraulice ale mărcii Taiwan

3. Sistem pneumatic: Taiwan Airtac Precision System Pneumatic [Cilindri. Valvă electromagnetică. Procesor sursă de aer

4. Sistemul de atomizare: Sistem de tratament cu atomizare a atomizării SMC japonez importat pur. Componente pneumatice SMC Core

5. Aparate electrice de joasă tensiune: aparate electrice de joasă tensiune. Comutator de proximitate Omron. Comutator de alimentare Taiwan Mingwei

5. Controlul siguranței: părțile mobile ale matriței de deschidere și închidere sunt echipate cu perdele de lumină de siguranță inductivă

6. Sistem de lubrifiere: Principalele părți mobile ale matriței de deschidere și închidere sunt echipate cu un sistem automat de lubrifiere a injecției de ulei

7. Afișare sub presiune: Presiunea de acțiune a echipamentului și presiunea de tragere a nisipului sunt afișate independent

8. Aspectul echipamentului: acoperire de pulbere și lac de copt. Tratarea suprafeței de vopsea de înaltă calitate

◇ Alte configurații detaliate:

[1] Ecran tactil PLC: Siemens, Germania

[2] Procesor al Centrului de Program: Siemens, Germania

[3] Comutator cu buton: Siemens, Germania

[4] Contactor AC: Schneider

[5] Releu: Schneider

[6] Comutator de proximitate Omron

[7] Sursa de alimentare de comutare: Mingwei, Taiwan

◆ Caracteristici principale și avantaje ale echipamentului [YL1080H-40A Cold Core. „Eșantionarea miezului în afara direcției de derapaj.

◇ Precizie și stabilitate: Structura generală a mașinii de fotografiere a miezului rece YL1080H-40A adoptă un principiu de proiectare a structurii mecanice de înaltă standard de precizie și stabilitate, cu procese de fabricație excelente și stricte. Utilizează echipamente de prelucrare a preciziei de înaltă precizie, iar structura pieselor mobile este extrem de precisă. Întreaga structură a mașinii este stabilă și durabilă mult timp.

◇ Sandblasting excelent: Mașina Sandblasting cu miez rece YL1080H-40A are o metodă de șablon verticală excelentă, bazându-se pe împușcarea presiunii echipamentului

Principiul nisipului și efectul gravitațional natural al nisipului de rășină; Mucegaiul este echipat cu o metodă de evacuare rapidă și netedă pe trei laturi simultan. Procesul de confecționare a miezului poate umple cavitatea matriței în cel mai scurt timp. Nucleul de nisip este strâns, plin și neted, iar randamentul de confecționare a miezului este mare.

◇ Inteligent și eficient: mașina de fotografiere a miezului rece YL1080H-40A prezintă un grad ridicat de automatizare. Este echipat cu ghiduri liniare precise pentru eliminarea nucleelor ​​din matrița inferioară, ceea ce face ca îndepărtarea miezului să fie ușoară și foarte automatizată. Permite unei persoane să funcționeze mai multe mașini, asigurând stabilitate, netezime, eficiență și siguranță.

Rata de randament ridicat: mașina de fotografiere a miezului rece YL1080H-40A prezintă o metodă excelentă de fotografiere verticală a nisipului, o structură mecanică de înaltă precizie, performanță ridicată de etanșare, forță puternică de tragere a nisipului, nuclee de nisip strânse și netede, dimensiuni precise și miezuri de nisip de înaltă calitate, cu o rată de randament ridicat. Poate controla eficient indemnizația de prelucrare a pieselor de turnare.

◇ Protecția mediului de ultimă generație: Mașina de modelare a injecției cu nucleu rece YL1080H-40A adoptă standardele ridicate de protecție a mediului pentru mașinile de turnare. În timpul procesului de proiectare a echipamentelor, cerințele ridicate de protecție a mediului pentru fum și praf în timpul procesului de producție au fost luate în considerare în mod cuprinzător și meticulos. Fumul și praful au fost integrate uniform pentru tratament, iar mașina de turnare ridicată de protecție a mediului proiectată a îmbunătățit eficient mediul atelierului de turnare.

◇ Exquisite și durabil: Procesul de proiectare al mașinii de fotografiere a Core Core Cold YL1080H-40A a luat în considerare pe deplin durata de viață a echipamentului. Diferite componente sunt fabricate cu standarde ridicate și materiale rezonabile bazate pe cerințe de utilizare diferite. Cerințele de tratare termică și detaliile aspectului sunt bine gestionate, asigurându -se că echipamentul își poate menține precizia pentru o lungă perioadă de timp, să rămână stabilă și netedă și să aibă detalii rafinate.

◇ Materiale aplicabile: nisip uscat [nisip uscat de rășină fenolică]

◆ Funcționarea și utilizarea echipamentului:

(1) Verificați dacă conducta de admisie de aer și sursa de alimentare (trifazică 380V, 50Hz) au fost conectate corespunzător.

(2) Scoateți praful de pe echipament după instalare. Instrumente și alte soare.

⑶ Dacă echipamentul este în poziția inițială atunci când matrița este deschisă pentru a asigura siguranța operatorilor.

⑷ Instalați matrița (cutia de miez) pe mașină; În orice circumstanțe, înainte de deschiderea supapei de aer (furnizarea de aer către echipament), tija de instalare ar trebui să fie împinsă în spațiul dintre masa de lucru a mașinii și capul de injecție de nisip pentru a evita daunele și pentru a asigura siguranța personalului.

⑸ Închideți comutatorul principal de alimentare și toate întrerupătoarele de circuit de control și verificați luminile de lucru de iluminat. Verificați dacă lumina semnalului de alimentare de pe panoul de control este normală.

(6) Deschideți supapa principală de admisie și verificați dacă presiunea aerului din conducta de aer este în intervalul normal de 6 până la 7kPa.

Comutați modul de funcționare al mașinii în modul manual și depanați manual dacă fiecare parte a mișcării mașinii funcționează fără probleme și în mod normal.

Indiferent dacă acțiunile de deschidere și închidere a matriței sunt netede sau nu, setați o deschidere rezonabilă a matriței și timpul de închidere în funcție de caracteristicile matriței

② Verificați dacă acțiunile de avansare și retragere ale modulului combinat sunt netede. Setați timpuri rezonabile de avans și retragere pe baza călătoriei modulului

③ Dacă acțiunile de avansare și retragere ale capului de tragere a nisipului sunt netede sau nu, setați un avans rezonabil și timpul de retragere în funcție de lovitura capului de tragere a nisipului

④ Indiferent dacă operația de sablare este normală sau nu, setați un timp rezonabil de șablon în funcție de caracteristicile mucegaiului pentru lucrările de sablare

⑤ Dacă evacuarea capului de injecție de nisip funcționează corect este, în general, setat la 8 până la 10 secunde pentru timpul de evacuare a cutiei de nisip

⑥ Indiferent dacă acțiunile de avansare și retragere ale matriței inferioare sunt netede sau nu, setați un avans rezonabil și timpul de retragere în funcție de cursa mucegaiului inferior

⑦ Verificați dacă acțiunea ejectorului este normală și miezul funcționează corect. Setați un timp rezonabil de ejector de bază în funcție de caracteristicile matriței

⑧ Comutați modul de funcționare la o singură operație, iar mașina va circula automat și va rula de mai multe ori fără încărcare. Verificați dacă toate acțiunile mașinii sunt coordonate, ordonate, stabile și netede.

◆ Precauții în timpul procesului de operare:

Înainte de efectuarea testului, este necesar să îndepărtați praful de pe mașină și să eliminați orice instrumente sau alte resturi rămase pe acesta pentru a preveni defecțiunile în timpul funcționării.

Înainte de a începe operația, este necesar să verificați cu atenție starea șuruburilor din toate părțile mașinii și să vă asigurați că sunt strânse.

⑶ Înainte de a începe operația, verificați dacă toate piesele mobile sunt în poziția normală inițială.

⑷ În caz de defecțiune a mașinii, acesta trebuie oprit imediat, butonul de oprire apăsat, alimentarea cu alimentare și gaz tăiat și întreținerea efectuată. ⑸ Este necesar să verificați frecvent dacă îmbinările circuitului electric sunt libere și dacă componentele mașinii sunt deteriorate.

(6) Non-profesioniștii nu au voie să deschidă dulapul de control electric în voință sau să plaseze elemente diverse în interior.

Unul trebuie să fie supus instruirii și să fie familiarizat cu structura mașinii, principiul de lucru și regulile de funcționare înainte de a fi lăsate să o funcționeze. Nimeni altcineva nu are voie să funcționeze mașina după bunul plac.

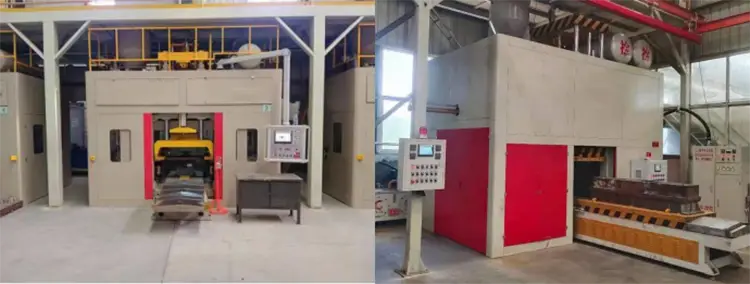

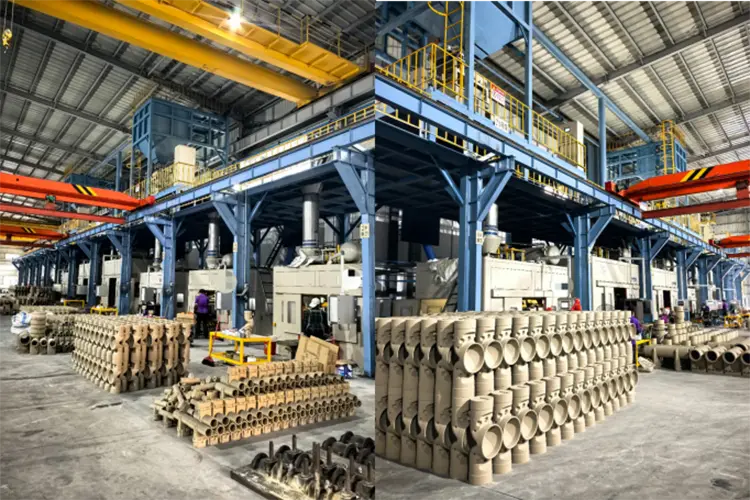

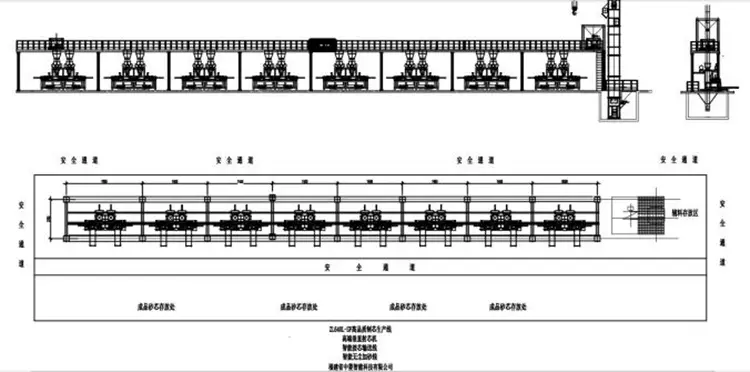

◆ Linie de producție a mașinilor de fotografiere verticală de înaltă calitate complet automată:

Caracteristici de caz:

① Mașină de turnare de înaltă calitate, de înaltă calitate și de înaltă calitate. Întregul panou integrează funcțiile de fumat și de îndepărtare a prafului.

Conexiune inteligentă de bază continuă pentru centurile transportoare. Echipamentul are un grad ridicat de automatizare. Salvați forța de muncă

③ elevator + pistă de precizie Adăugarea nisipului de detectare inteligentă. Atelierul este eficient, convenabil și curat

④ Sistemul general de protecție a mediului al atelierului de elaborare a miezului. Fumatul de înaltă eficiență și îndepărtarea prafului. Standarde de protecție a mediului atelier

⑤ Stocare și ieșire a datelor zonei de fabricare a miezului. Realizați digitalizarea producției de cipuri. Management bazat pe informații.
