Ac Servo Drive

Serviciul AC AS650 AC RESPO RESPECTĂ CONTROLUL SERVO cu buclă închisă, a motoarelor de inducție de curent alternativ și a motoarelor sincrone cu magnet permanent, integrând controlul vitezei, controlul poziției și controlul cuplului.

Trimite o anchetă

Descriere produs

AS650

Serviciul AC AS650 AC RESPO RESPECTIVA CONTROLUL DE SERVO cu buclă închisă a motoarelor cu inducție de curent alternativ și a motoarelor sincrone cu magnet permanent, integrând controlul vitezei, controlul poziției și controlul cuplului.

Serviciul AC AS650 AC Drive are interfețe bogate, funcționare simplă, iar aplicațiile standard pot fi depanate gratuit, oferind o comoditate deosebită pentru ingineri de proiectare mecanică în selecție, proiectare și depanare. Interfețele convenabile cu sistemele CNC și sistemele PLC ale marilor mărci interne și străine fac ca designul dvs. mecanic să fie mai flexibil și să demonstreze pe deplin avantajul dvs. competitiv.

Ca o unitate de acționare servo de mare putere, unitatea de serve servei AS650 AC este deosebit de rentabilă în aplicațiile de unitate servo cu putere mare, cum ar fi controlul pe fusuri a mașinilor CNC, echipamente de forjare, echipamente de imprimare, sisteme de servo hidraulice și echipamente de desen de sârmă.

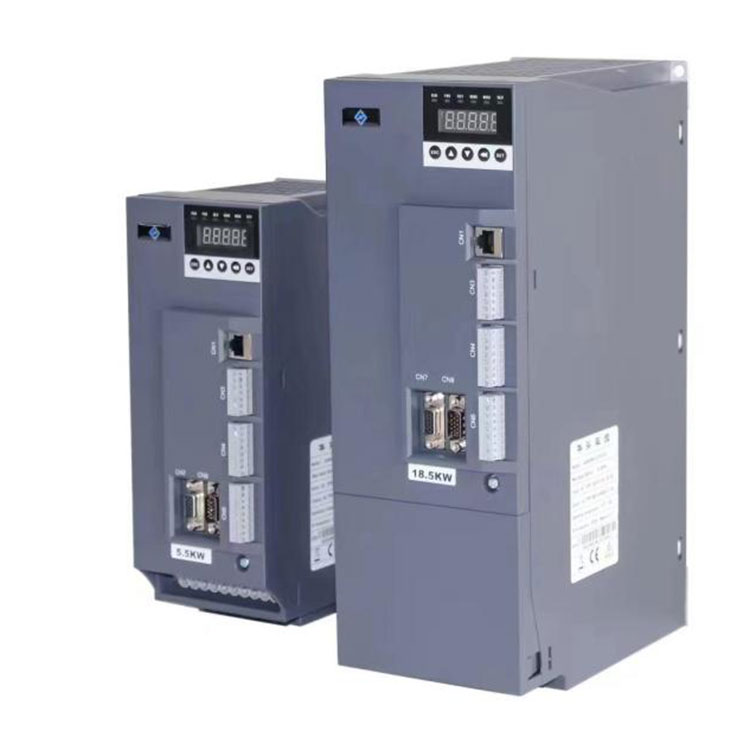

AS650 Series AC Servo Drive

Dimensiuni de unitate servo

AS650 Series AC Servo Drive

Putere (KW)	A (mm	B (mm)	H (mm)	W (mm)	D (mm)	Diametrul găurii de montare (mm)	Remarcă
Putere (KW)	Dimensiuni de instalare		Dimensiuni			Diametrul găurii de montare (mm)	Remarcă
4.0-7.5	90	251	262	100	155.8
11-18.5	108/90	341	353	120	207	7	—
22	110	386	398	147	263	7	—
30-37	130	445	456	172	259	7
45-75	177	544	560	240.5	330	7/6	—
90-110	195	615	638	270.5	370	10
132-160	220	715.5	738	349	413	10

Tabel de selecție a unității

serie	model	Putere de intrare	Capacitatea bateriei (KVA)	Curent de intrare (a)	Curent de ieșire (a)	Motor adaptiv (KW)	Unitate de frânare	Distanța de adaptare (Q/KW)	Cantitatea rezistenței de frânare
AS650	2R2T3	3PH 380V 50/60Hz Gama de tensiune 304 ~ 456V Rata de dezechilibru de tensiune mai mică de 3% rata de dezechilibru mai mică de 3%	4.8		6	2.2	încorporat	75/0,8
	004T34		6	10.7	9	4		50/1.0
	5R5T3*		8.6	15.5	13	5.5		50/1.5
	7R5T3*		11.2	20.5	17	7.5		40/2
	011T3*		17	26	25	11		32/2
	015T34		21	35	32	15		20/2.5
	018T3*		24	38.5	37	18.5		32/2
	022T3 '		30	46.5	45	22		32/2	2
	030T3*		40	62	60	30		20/2.5
	037T3*		50	76	75	37		20/2.5	2
	045T3*		60	92	90	45		16/2.5
	055T3*		72	113	110	55		16/2.5
	075T3 '		100	157	150	75		16/2.5
	093T3*		116	180	170	93		16/2.5
	110T3*		160	214	210	110		16/2.5
	132T3*		192	256	253	132		16/2.5
	160T3*		231	307	304	160	nici unul
*Notă: Pe lângă E, sufixele modelului includ R și C. pentru o putere de 185kW și mai sus, vă rugăm să consultați producătorul

Tabel de selecție a sârmei

Numele materialului	Specificații	Remarcă
Cablu de feedback Servio 3M Servio 3M cu un singur codificator din seria AS650	CB650ME-A-3000-T/CB650ME-B-3000-T (cu mufa de aviație)	Standard de acționare a codificatorului unic
Cablu de feedback pentru comandă a sistemului Servio 3M Service AS650	CB650MS-A-3000-T/CB650MS-B-3000-T (numai sistem ForSyntec)	Standard de acționare a codificatorului unic
Cablu de feedback cu dual Encoder Seria AS650	CB650MD-A-3000-T/CB650MD-B-3000-T (cu plug pentru aviație)	Șoferi dual codificatori vin standard
Cablu de feedback pentru comandă a sistemului Servio 3M Service AS650	CB650MS-A-3000-T/CB650MS-B-3000-T (numai pentru sistem Syntec)
*Notă: Valoarea modelului de specificații indică lungimea, cum ar fi „CB650MD-A-3000-T”, ceea ce înseamnă că lungimea cablului este de 3 metri. Cablurile de alte lungimi sunt opționale. Dacă este necesar 5 metri, numărul modelului este „CB650MD-A-5000-T”, iar alte lungimi sunt similare. Lungimile obișnuite sunt de 5 metri, 8 metri și 10 metri.

AS650 Series AC Servo Drive

Avantajele noastre

Performanță excelentă de control:

Poate realiza perfect controlul VF, controlul vectorial cu buclă deschisă și controlul servo cu buclă completă a motoarelor de inducție AC și a motoarelor sincrone cu magnet permanent

Funcționare stabilă cu viteză ultra-scăzută și ieșire ridicată a cuplului

O performanță dinamică bună de răspuns

Când rulați fără încărcare, curentul de acționare atinge minimul, maximizarea unității de economisire a energiei

Controlul poziției și controlul cuplului au o precizie mai mare

Algoritmul curent optimizat și configurația hardware fac mai puternic capacitatea de suprasarcină a driverului

Funcții de interfață bogate

7 Intrare/2 Interfață de intrare/ieșire de ieșire, 2 porturi de ieșire a releului

3 intrări analogice, 1 interfață de ieșire analogică

2 Interfețe de intrare a codificatorului, 1 interfață de ieșire a codificatorului

1 interfață de intrare a impulsului de mare viteză

1 grup de interfață de intrare a impulsului diferențial multifuncțional

Interfață de comunicare standard RS232

Interfață Ethernet de înaltă viteză Mecatrolink-Lll Ethercat

Funcții de control bogate și puternice

Unitatea de vector cu buclă complet închisă poate realiza perfect exact:

Controlul vitezei

Controlul cuplului

Controlul poziției (unghi)

Unitate de maestru-sclav, funcție de echipament electronic

Poziționarea cu o singură axă și alte funcții

Senzor de presiune extern, poate fi aplicat la sistemul hidraulic de control servo

Performanță excelentă de control

Control de forfecare cu lungime fixă

Controlul tensiunii CRimp

AS650 Series AC Servo Drive
