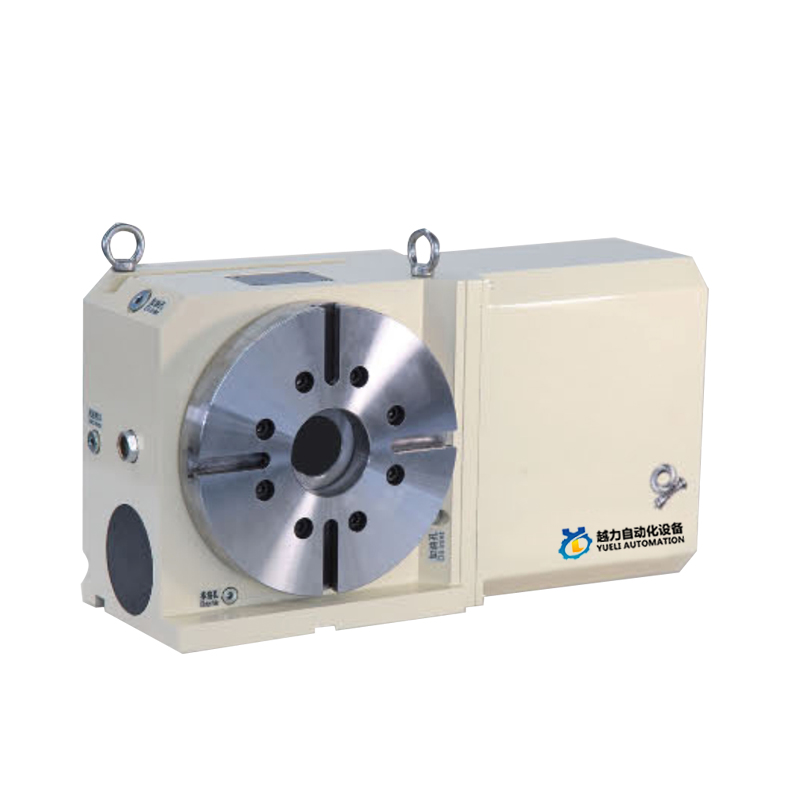

Cumpărați Discount Factory 255 Placa turnantă CAM cu patru axe fabricată în China. YueLi este producător și furnizor de placă turnantă CAM cu patru axe 255 în China.
Cumpărați cu reducere 255 de masă turnantă CAM cu patru axe Probă gratuită fabricată în China. YueLi este producător și furnizor de placă turnantă CAM cu patru axe 255 în China.
Structura de transmisie Cam-role este adoptată în interiorul produsului.
Rulmenți cu role cu ace arbore CAM precompresie fără decalaj.
Fără frecare de alunecare, menține continuu caracteristicile fără gol.
Precizie ridicată a repetării mișcărilor înainte și înapoi.
Rigiditate ridicată, eficiență ridicată.
Nu provoacă o precizie slabă din cauza creșterii temperaturii.
Nu este nevoie de calibrare și reglare regulată.
Principiul de funcționare și caracteristicile plăcii turnante CNC de tip came
Principiul preîncărcării
În comparație cu placa turnantă NC tradițională cu angrenaj melcat, placa turnantă tip NC cu grilaje CAM are o precizie mai mare
Caracteristici de funcționare de grad, viteză mare, spațiu liber la spate zero și sarcină mare. Came axiale de intrare
Rulmentul cu role de pe turela arborelui de ieșire a suprafeței curbe de antrenare cu viteză constantă este transmisie de contact de rulare precomprimată,
Pentru a obține un joc zero și o viteză mai mare de funcționare, datorită transmisiei de rulare aproape zero
Mișcare de frecare, astfel încât mecanismul să nu poată menține nicio transmisie de reacție inversă, poziționare de înaltă precizie și fără nevoie
Trebuie efectuate lucrări regulate de calibrare și reglare. Lattice CAM tip turnantă CNC, Han din utilizarea arborelui
Rulmentul mare este aranjat pe peretele exterior rotund al arborelui, iar cele două capete ale arborelui de intrare CAM sunt fixate cu rulmenți dubli.
De asemenea, îmbunătățește stabilitatea și capacitatea de încărcare a plăcii turnante și poate face față mai bine procesării. Viteză mare și forță de tăiere grea, îmbunătățește precizia de prelucrare, eficiența și reduce costurile.
Nu. |
Articol |
Uscător cu role CAM 1M |
Tip angrenaj melcat |
1 |
Tipul de unitate |
Ccw Unghi de ieșire |
- CCWa Outout The 360 |
2 |
Starea conducerii |
Contact de rulare |
Contact cu glisare |
3 |
Material: Duritatea contactului |
Arborele cu came:Oțel de călire; HRC60 |
Ax melcat: Otel intarit; HRC60 |
Oțel pentru rulmenți; HRC60 |
unelte melcate; Bronz fosforic; HB90 |
||
4 |
Preîncărcare |
○DA |
X N0 |
5 |
Eficiența transmisiei |
〇Mai sus |
△ Jos |
|
Postul N0. |
Competltor |
|
Eliberați prindere ax |
|||
Acceleraion |
|||
Mișcare liniară de rotație |
Mișcare liniară |
||
Decelerati |
Decelerati |
||
Eliberare de prelucrare |
Eliberare de prelucrare |
||
Prindeți axul |
Prindeți axul |
||
Durata ciclului |
Durata ciclului |
Capacitate de viteză |
Rigiditate |
|
|
Durabilitate |
3 Rulment cu role |
|
|
COD NR |
UNITATE |
Yueli255 |
|
Diametrul mesei |
φmm |
255 |
|
Înălțimea centrului |
mm |
210 |
|
Orificiul axului |
φmm |
75 |
|
Lățimea fantului T |
mm |
14 |
|
Lățimea cheii de ghidare |
mm |
18 |
|
Servo motor |
FANUC |
b12 |
|
MITSUBISH |
HF104 |
||
Creștere min |
|
0,001° |
|
Gear tic |
|
1:60 |
|
Viteza maximă de rotație (3000 rpm) |
rpm |
60 |
|
Rata de iesire a cuplului |
kg/m |
50 |
|
Resursa hidraulica pneumatica/hidraulica |
kg/m² |
20 |
|
Cuplul de ieșire la frână |
kg/m |
50 |
|
Precizia de indexare |
sec |
20 |
|
Repetabilitate |
sec |
4 |
|
Calitatea produsului |
kg |
110 |
|
Admisibil greață |
vertical |
kg |
135 |
orizontală |
kg |
275 |
|
contrapunctură verticală |
kg |
275 |
|
Sarcină permisă |
|
kgf-m |
1700 |
|
F*L kgf-m |
190 |
|
|
F*L kgf-m |
150 |
