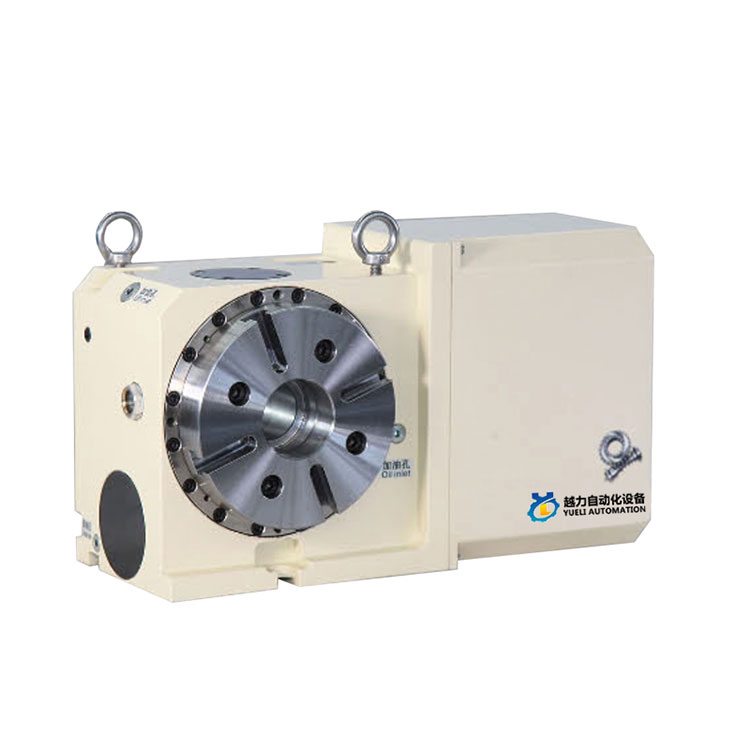

170 Placă turnantă CAM cu patru axe
  • 170 Placă turnantă CAM cu patru axe170 Placă turnantă CAM cu patru axe

170 Placă turnantă CAM cu patru axe

YueLi este unul dintre producătorii și furnizorii profesioniști de placă turnantă CAM cu patru axe 170 din China. Produsele noastre sunt certificate CE și au în stoc din fabrică, bine ați venit la platoul turnanți CAM cu patru axe 170 de la noi.

Trimite o anchetă

Descriere produs

Placa turnantă Yueli 170 cu patru axe CAM

YueLi este unul dintre celebrii producători și furnizori de placă turnantă CAM cu patru axe din China 170. Fabrica noastră este specializată în producția de platouri turnante CAM cu patru axe 170. Bine ați venit să cumpărați placa turnantă CAM cu patru axe 170 de la noi. Fiecare solicitare din partea clienților primește răspuns în 24 de ore.

Tip CAM zero backlash rotație CNC


Structura de transmisie Cam-role este adoptată în interiorul produsului.

Rulmenți cu role cu ace arbore CAM precompresie fără decalaj.

Fără frecare de alunecare, menține continuu caracteristicile fără gol.

Precizie ridicată a repetării mișcărilor înainte și înapoi.

Rigiditate ridicată, eficiență ridicată.

Nu provoacă o precizie slabă din cauza creșterii temperaturii.

Nu este nevoie de calibrare și reglare regulată.


Principiul de funcționare și caracteristicile plăcii turnante CNC de tip came
Principiul preîncărcării



În comparație cu placa turnantă NC tradițională cu angrenaj melcat, placa turnantă tip NC cu grilaje CAM are o precizie mai mare

Caracteristici de funcționare de grad, viteză mare, spațiu liber la spate zero și sarcină mare. Came axiale de intrare

Rulmentul cu role de pe turela arborelui de ieșire a suprafeței curbe de antrenare cu viteză constantă este transmisie de contact de rulare precomprimată,

Pentru a obține un joc zero și o viteză mai mare de funcționare, datorită transmisiei de rulare aproape zero

Mișcare de frecare, astfel încât mecanismul să nu poată menține nicio transmisie de reacție inversă, poziționare de înaltă precizie și fără nevoie

Trebuie efectuate lucrări regulate de calibrare și reglare. Lattice CAM tip turnantă CNC, Han din utilizarea arborelui

Rulmentul mare este aranjat pe peretele exterior rotund al arborelui, iar cele două capete ale arborelui de intrare CAM sunt fixate cu rulmenți dubli.

De asemenea, îmbunătățește stabilitatea și capacitatea de încărcare a plăcii turnante și poate face față mai bine procesării

Viteză mare și forță de tăiere mare, îmbunătățesc precizia de prelucrare, eficiența și reduc costurile.


Comparația caracteristicilor mecanismului plăcii turnante NC de tip CAM cu joc zero






Nu.

Articol

Uscător cu role  CAM  1M

Tip angrenaj melcat

1

Tipul de unitate

Ccw

Unghi de ieșire



- CCWa Outout The 360

2

Starea conducerii

Contact de rulare

Contact cu glisare

3

Material: Duritatea contactului

Arborele cu came:Oțel de călire; HRC60

Ax melcat: Otel intarit; HRC60

Oțel pentru rulmenți; HRC60

unelte melcate; Bronz fosforic; HB90

4

Preîncărcare

○DA

X N0

5

Eficiența transmisiei

〇Mai sus

△ Jos

Timp de poziționare 90° (Exemplu)


Postul N0.

Concurent


Eliberați prindere ax

Acceleraion

Mișcare liniară de rotație

Mișcare liniară

Decelerati

Decelerati

Eliberare de prelucrare

Eliberare de prelucrare

Prindeți axul

Prindeți axul

Durata ciclului

Durata ciclului


Capacitate de viteză
Rigiditate



Durabilitate
3 Rulment cu role


Yueli170  Date de referință



COD  NR

UNITATE

Yueli170

Diametrul mesei

φmm

170

Înălțimea centrului

mm

135

Orificiul axului

φmm

60

Lățimea fantului T

mm

12

Lățimea cheii de ghidare

mm

18

Servo motor

FANUC

b8

MITSUBISH

HF104

Creștere min



0,001°

Gear tic



1:36

Viteza maximă de rotație (3000 rpm)

rpm

80

Rata de iesire a cuplului

kg/m

35

Resursa hidraulica pneumatica/hidraulica

kg/m²

20

Cuplul de ieșire la frână

kg/m

35

Precizia de indexare

sec

20

Repetabilitate

sec

4

Calitatea produsului

kg

63

Admisibil

greață

vertical

kg

70

orizontală

kg

140

contrapunctură verticală

kg

140

Sarcină permisă

↓F

kgf-m

800

F*L

kgf-m

42

F*L

kgf-m

40


Yueli170 Dimensiunile platanului
